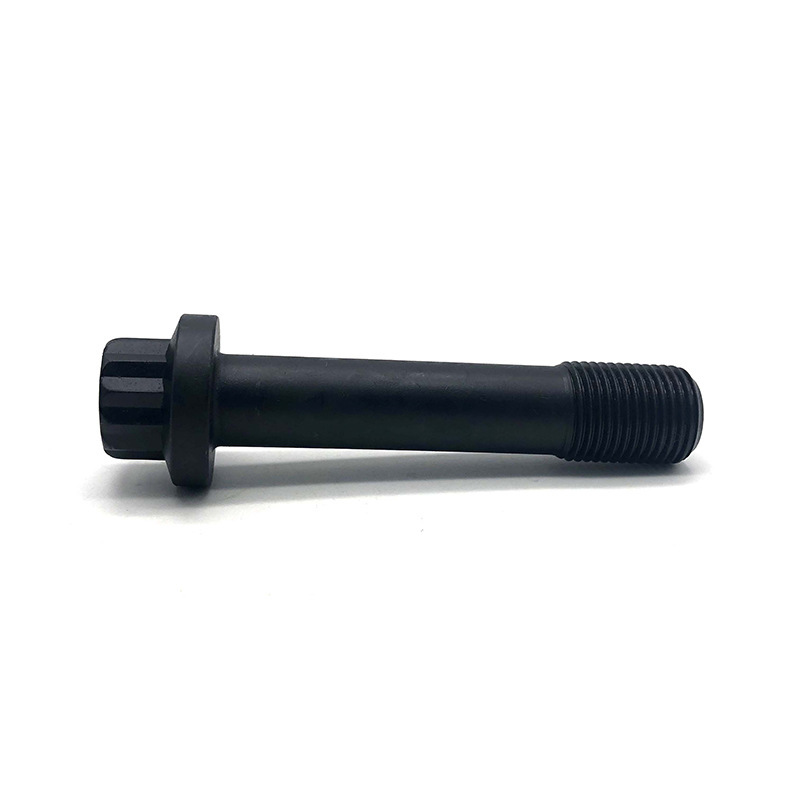

12 Skru Flange Spline

Skru bebibir 12 spline Xiaoguo® mempunyai reka bentuk kepala 12 mata yang sangat sepadan dengan sepana Cincin. Walaupun dalam ruang terkurung, ia masih boleh dikendalikan. Berbanding dengan kepala heksagon, ruang operasi dikurangkan sebanyak 50%. Datang dan tanya tentang harga sampel untuk mengalami pemasangan pantas.

Hantar Pertanyaan

Penerangan Produk

Pengenalan kepada Bahan

Pemilihan bahan untuk skru bebibir 12 spline sangat pelbagai, terutamanya terbahagi kepada empat kategori: keluli karbon, keluli aloi, keluli tahan karat dan aloi khas. Pilihan bahan bergantung pada keperluan khusus anda untuk kekuatan, rintangan kakisan, suhu kerja dan kos.

（1）Keluli Karbon

Keluli karbon adalah pilihan yang paling banyak digunakan dan kos efektif. Melalui pelbagai proses rawatan haba (pelindapkejutan + pembajaan), gred kekuatan yang berbeza antara 4.8 hingga 12.9 boleh dicapai untuk memenuhi pelbagai keperluan beban. Ia sesuai untuk industri am, struktur automotif, pembinaan, dan jentera am.

(2) Keluli Aloi

Dengan menambahkan unsur-unsur seperti kromium, molibdenum dan nikel kepada keluli karbon dan kemudian menjalani rawatan haba yang tepat, sifat mekanikal keluli boleh dipertingkatkan dengan ketara. Kekuatannya sangat tinggi, dan ia mempunyai rintangan keletihan yang sangat baik dan sifat rintangan hentaman. Skru bebibir 12 spline Alloy Steel digunakan secara meluas dalam sistem suspensi automotif, bahagian dalam enjin, bolt menara turbin angin dan jentera pembinaan berat.

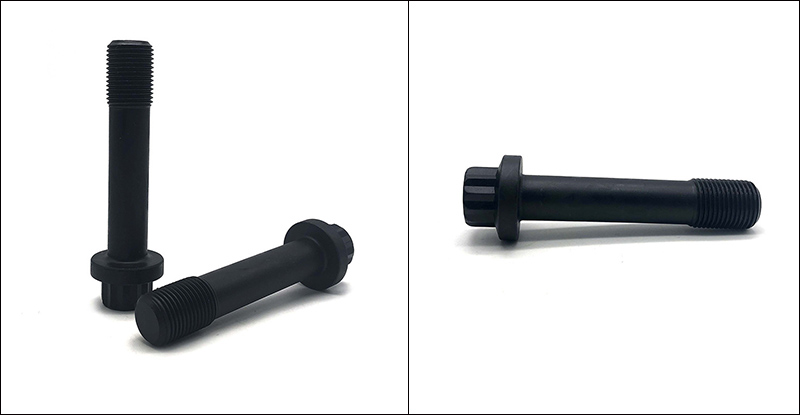

12 Spline Flange Screw

（3）Keluli Tahan Karat

Kelebihan teras keluli tahan karat terletak pada rintangan kakisan yang wujud. Antaranya, 304 (A2) adalah jenis yang paling biasa dan sesuai untuk pemprosesan makanan dan persekitaran luaran umum; manakala 316 (A4) telah direka khas dengan menambahkan molibdenum, menjadikan skru bebibir 12 spline sangat sesuai untuk persekitaran semburan garam tinggi dan persekitaran yang sangat menghakis, seperti di lautan, kawasan pantai atau loji kimia, dsb.

(4) Aloi khas

Bahan aloi khas termasuk Chrome-Moly, Ti, aloi tahan suhu tinggi, aloi aluminium, loyang, dll. Ia direka untuk memenuhi keperluan prestasi khusus pelanggan, seperti rintangan suhu tinggi, ringan, kekonduksian dan bukan magnet. Terutamanya untuk bidang perindustrian khas seperti aeroangkasa, perlumbaan, perubatan, petrokimia dan elektrik.

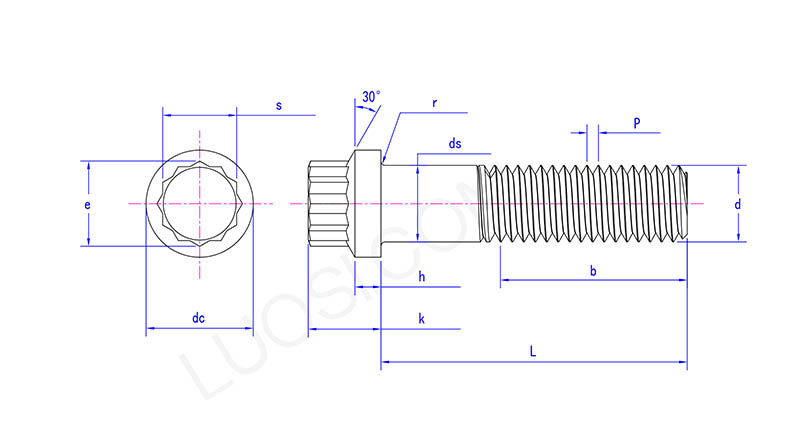

12 Spline Flange Screw

isn	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc maks	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds maks	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h maks	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k maks	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r maks	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s maks	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Gred prestasi dan kekuatan tegangan

Gred prestasi ialah penunjuk teras yang menentukan kekuatan skru bebibir 12 spline. Gred prestasi biasa dan kekuatan tegangan yang sepadan adalah seperti berikut:

（1）Gred 8.8: Kekuatan tegangan minimum ialah kira-kira 800 MPa (kira-kira 116,000 psi), yang berada dalam julat kekuatan sederhana tinggi dan paling banyak digunakan.

（2）10.9 gred: Kekuatan tegangan minimum ialah lebih kurang 1,000 MPa (kira-kira 145,000 psi), sesuai untuk senario yang memerlukan sambungan berkekuatan tinggi.

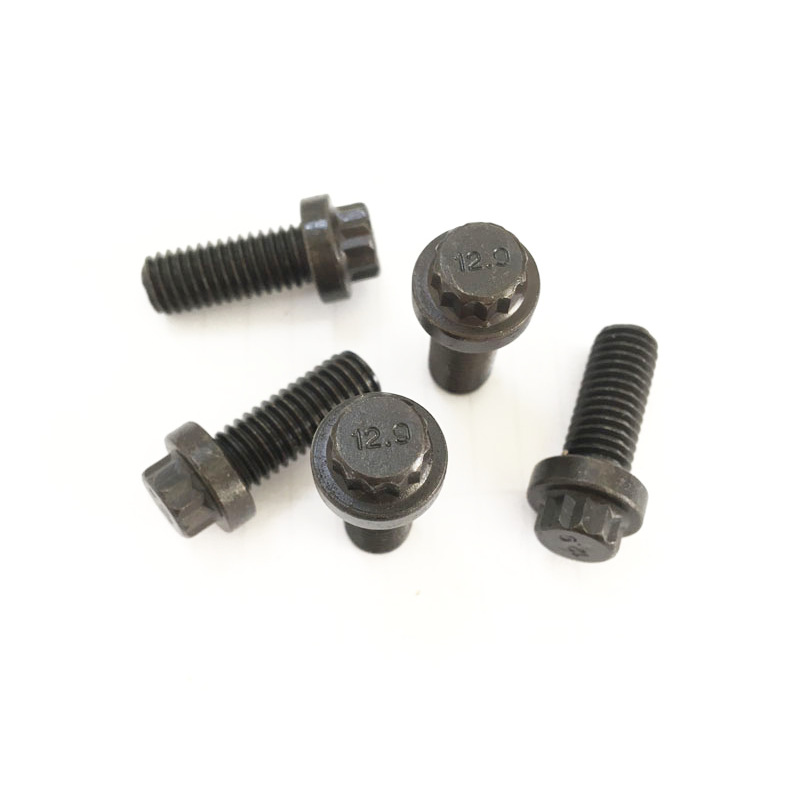

（3）12.9 gred: Kekuatan tegangan minimum ialah kira-kira 1,220 MPa (kira-kira 177,000 psi), yang merupakan salah satu tahap kekuatan tertinggi di kalangan keluli aloi.

（4）Mandarin Gred 5: Kekuatan tegangan adalah kira-kira 120,000 psi, yang bersamaan dengan gred metrik 8.8.

（5）American Standard Gred 8: Kekuatan tegangan adalah lebih kurang 150,000 psi, yang bersamaan dengan gred metrik 10.9.
