Lingkaran Lingkaran Kawat Bulat Snap

Cincin Snap Wire Bulat Circlip yang dihasilkan oleh kilang Xiaoguo® dikawal dengan tepat dari segi toleransi saiz, dipasang rapat dengan lubang dan slot bulat yang sepadan, memastikan operasi yang lebih stabil.

Hantar Pertanyaan

Penerangan Produk

Berikut ialah pengenalan kepada prinsip kerja Gelang Snap Wayar Bulat Circlip.

1.Asas Struktur

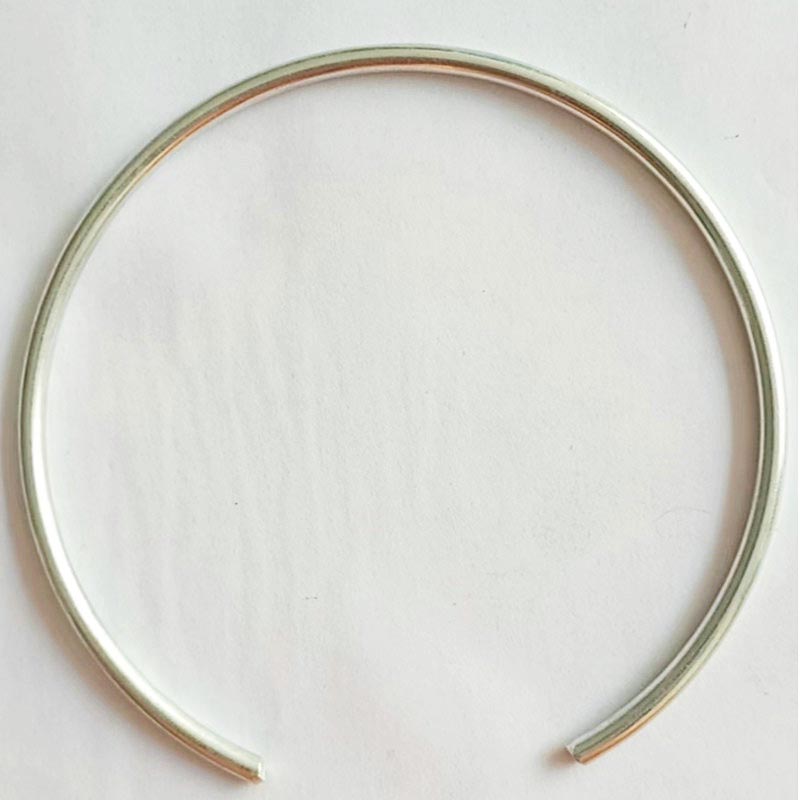

Cincin Snap Wayar Bulat Circlip dibentuk dengan menggulung wayar keluli spring keratan bulat ke dalam gelang bulat dengan bukaan.

Dalam keadaan bebas, diameter luarnya lebih besar sedikit daripada diameter lubang pemasangan sasaran. Kerana keratan rentas adalah bulat, keseluruhan cincin tidak mempunyai tepi yang tajam, dan dengan itu tidak akan menggaru dinding lubang atau bahagian mengawan semasa pemasangan atau penggunaan.

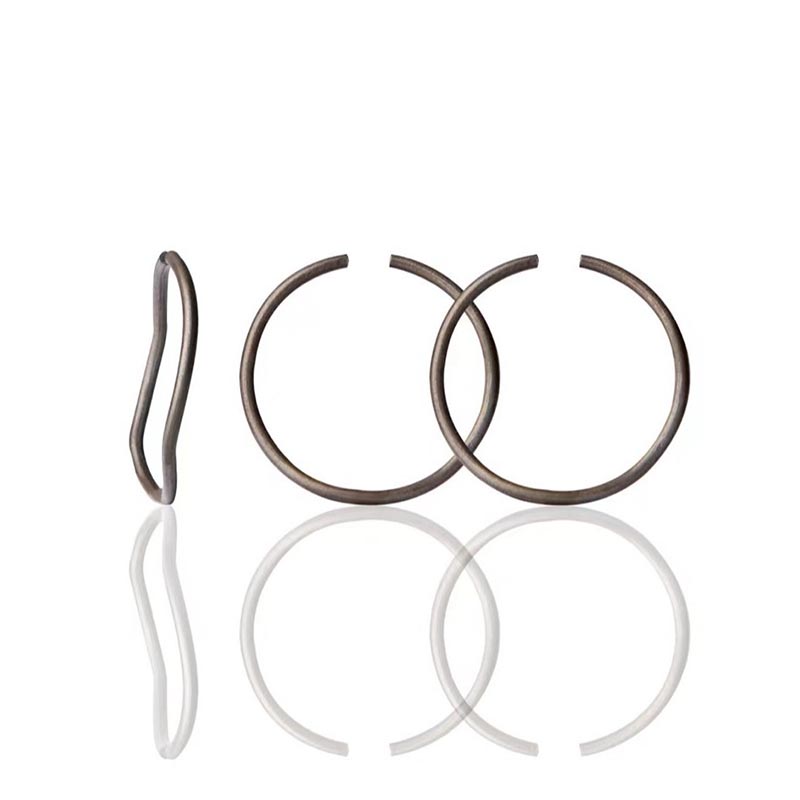

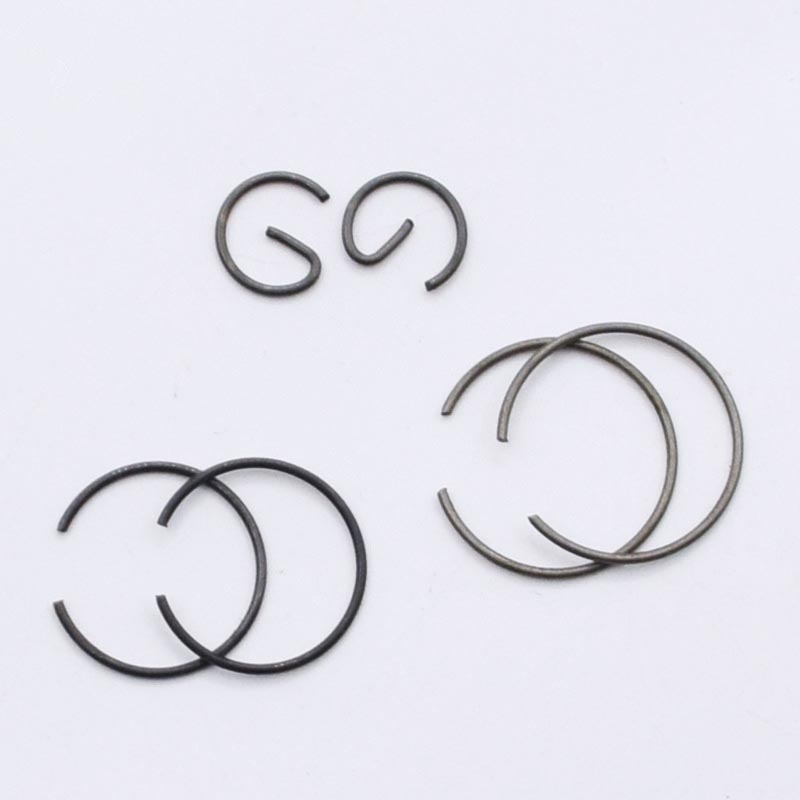

Circlip Round Wire Snap Rings

2. Proses pemasangan

Memampatkan

Gunakan playar rahang soket untuk mencengkam kedua-dua hujung bukaan, dan gunakan daya untuk memerah playar. Pada ketika ini, Cincin Snap Wayar Bulat Circlip dimampatkan secara jejari, diameter luarnya menjadi lebih kecil, dan ia berubah menjadi cincin bulat yang lebih kecil daripada diameter lubang pemasangan.

Masukkan ke dalam lubang

Dalam keadaan termampat, masukkan gelang penahan secara keseluruhan ke dalam lubang dan tolaknya ke kedudukan alur bulat pra-mesin.

Lepaskan

Lepaskan pengapit pengunci. Cincin penahan kehilangan kekangan daya luaran dan, bergantung pada tenaga potensi anjal yang disimpan, mengembang ke luar.

Oleh kerana diameter luar dalam keadaan bebas adalah lebih besar daripada diameter lubang, cincin penahan akan muat rapat ke bahagian bawah alur dan tidak boleh ditarik keluar dari lubang.

Penyelesaian kedudukan

Selepas cincin penahan dimasukkan ke dalam alur, permukaan langkah anulus licin terbentuk di dalam lubang. Bahagian yang hendak diletakkan hendaklah dilekatkan rapat pada langkah ini, dengan itu dihadkan pada kedudukan paksi tertentu di dalam lubang dan tidak boleh meluncur ke luar.

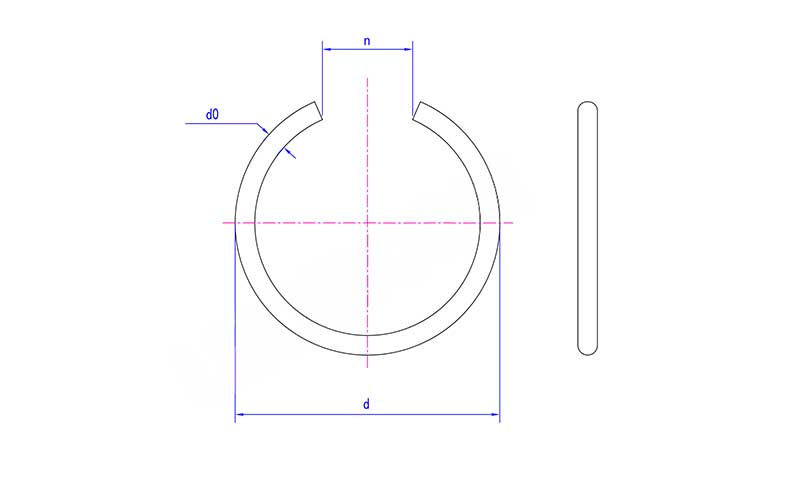

Circlip Round Wire Snap Rings

isn	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d maks	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16

3. Pecahan prinsip kerja teras

Keadaan bebas: Diameter luar > Diameter lubang, tidak boleh dimasukkan terus ke dalam lubang

Keadaan termampat: Diameter luar < Diameter lubang (menggunakan ubah bentuk elastik), spring pengunci dikenakan daya, diameter berkurangan

Masukkan ke dalam slot: Kekalkan keadaan termampat, dan hantar ke kedudukan alur

Selepas dilepaskan, keadaan berfungsi: Diameter luar pulih > Diameter lubang (terhad oleh dinding alur), daya pemulihan anjal bertukar kepada tekanan jejarian, menyebabkan Cincin Snap Wayar Bulat Circlip melekat rapat pada bahagian bawah alur
