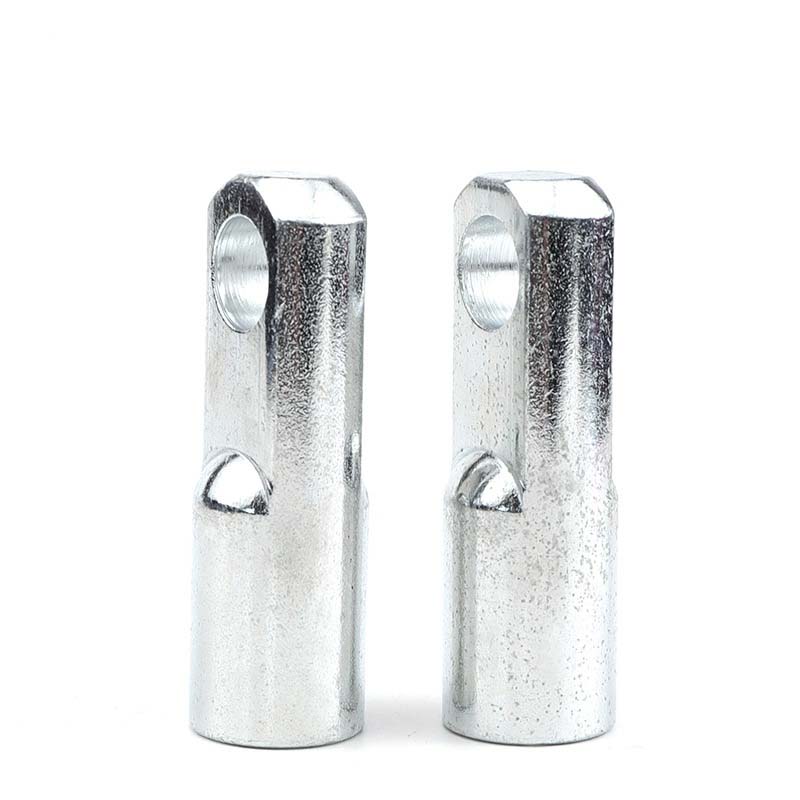

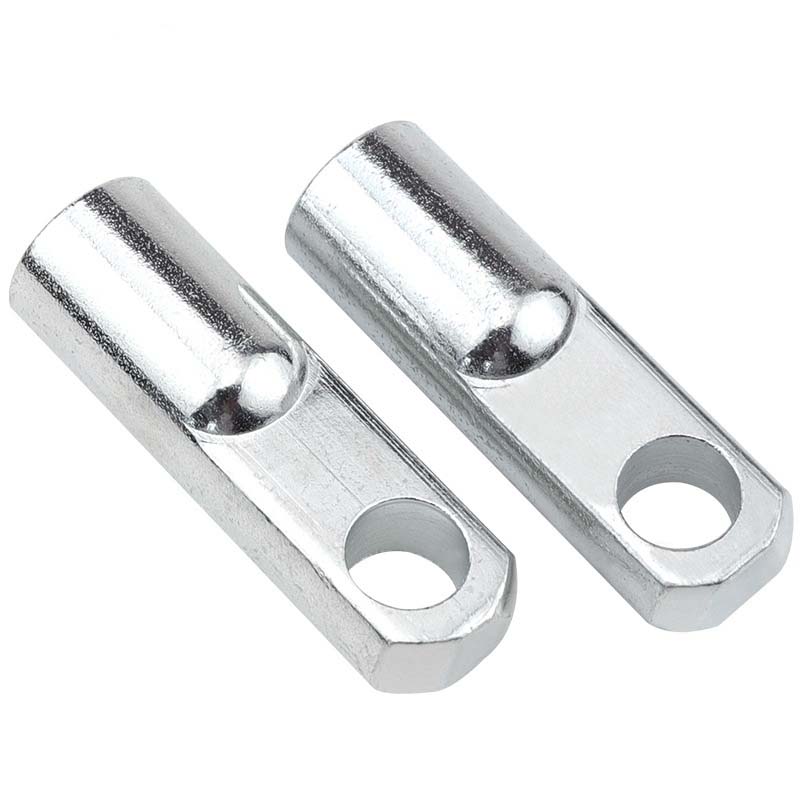

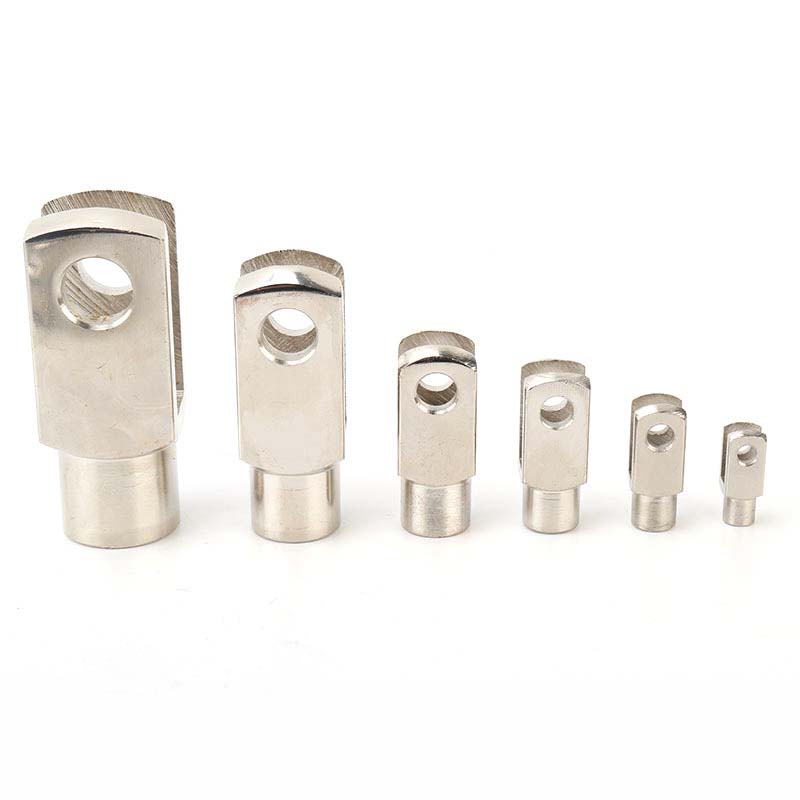

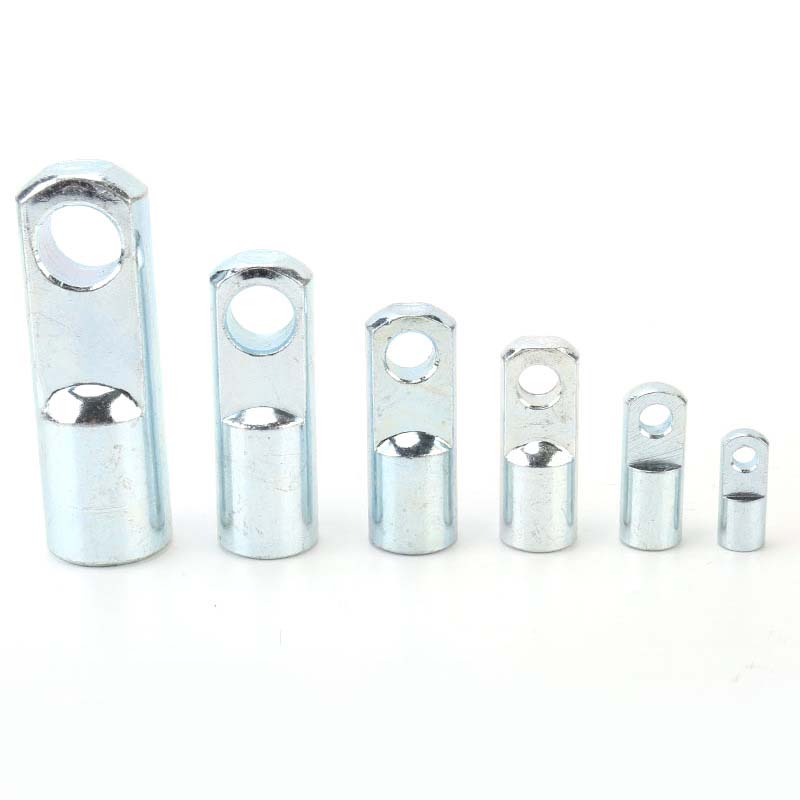

Penyambung Clevis Type I

Penyambung jenis Clevis I ialah komponen sambungan mekanikal biasa. Lubangnya digunakan untuk memasukkan pin atau bolt untuk menyambungkan komponen lain. Pemasangan yang betul memastikan stereng lancar. Xiaoguo® menggunakan bahan yang telah diuji secara menyeluruh dan memenuhi piawaian kualiti yang berkaitan, memastikan penggunaan jangka panjang.

Hantar Pertanyaan

Penerangan Produk

Penyambung jenis Clevis I sering mendapat rawatan permukaan seperti penyaduran nikel (tanpa elektrik), salutan zink atau anodisasi. Rawatan ini membantu mereka menahan karat, mengurangkan geseran dan memberi mereka rupa yang lengkap. Petua digilap atau dikisar menjadi sangat licin, mengurangkan geseran semasa pergerakan. Untuk persekitaran yang keras seperti suhu tinggi atau tahap bahan kimia yang tinggi, kami menambah salutan khas seperti Teflon (PTFE). Semua rawatan ini menjadikan pin tahan lebih lama dan berfungsi dengan pasti, walaupun digunakan dalam keadaan yang melampau.

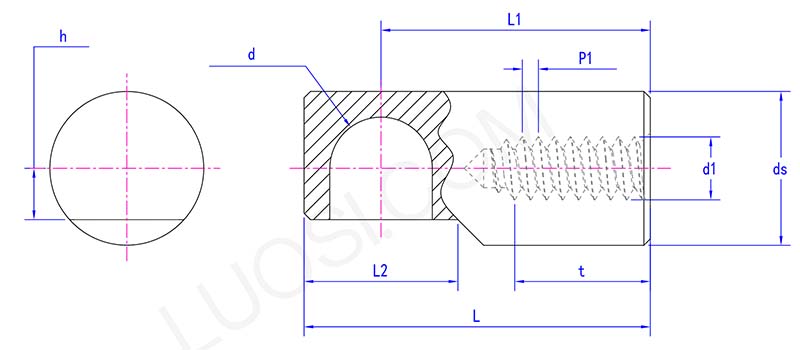

Clevis type I connector parameter

isn	Φ8	Φ10	Φ12
d maks	8.058	10.058	12.07
d min	8	10	12
ds	12	14.5	17.5
d1	M5	M6	M8
h	4	5	6
L	42	47.5	53
L1	36	40	44
t	25	27	29
L2	12	14.5	17.5
P1	0.8	1	1

Dimensi

Penyambung jenis Clevis I datang dalam saiz daripada senipis 2mm hingga 50mm tebal, dan ia boleh mencapai panjang sehingga 300mm jika diperlukan. Petua bola sepadan dengan galas atau sesendal standard yang anda dapati dalam kebanyakan gear. Ia dibina dengan sangat tepat (seperti±0.01mm dalam sesetengah kes) supaya ia muat bahagian tanpa kesesakan.

Untuk memasukkannya, skru berulir (fikir saiz M4 hingga M20) terus ke dalam lubang yang digerudi.

Jika anda memerlukan bentuk yang berbeza, seperti bertingkat, kon atau sebarang bentuk yang diperlukan oleh projek, kilang Xiaoguo® boleh menyesuaikannya. Anda hanya perlu menyediakan bentuk dan parameter yang sepadan.

Dalam suhu yang melampau atau persekitaran yang keras

Penyambung jenis Clevis I yang diperbuat daripada aloi kalis haba atau seramik tahan dalam suhu gila, fikir sejuk beku (-50°C) kepada panas ketuhar (500°C). Keluli tahan karat adalah pilihan untuk bintik basah atau berkarat, seperti bot atau loji kimia. Pin seramik tidak akan berkarat walaupun dalam relau yang sangat panas. Sapukan pada beberapa gris moly atau salutan yang serupa, dan ia mengendalikan kerja yang kasar dan geseran tinggi dengan lebih baik.

Inipindapatkan ujian seperti orang gila untuk memastikan ia kekal tepat dan tahan berat, walaupun apabila keadaan menjadi panas atau bergegar. Pada asasnya, mereka dibina untuk tidak berhenti apabila keadaan menjadi sukar.
