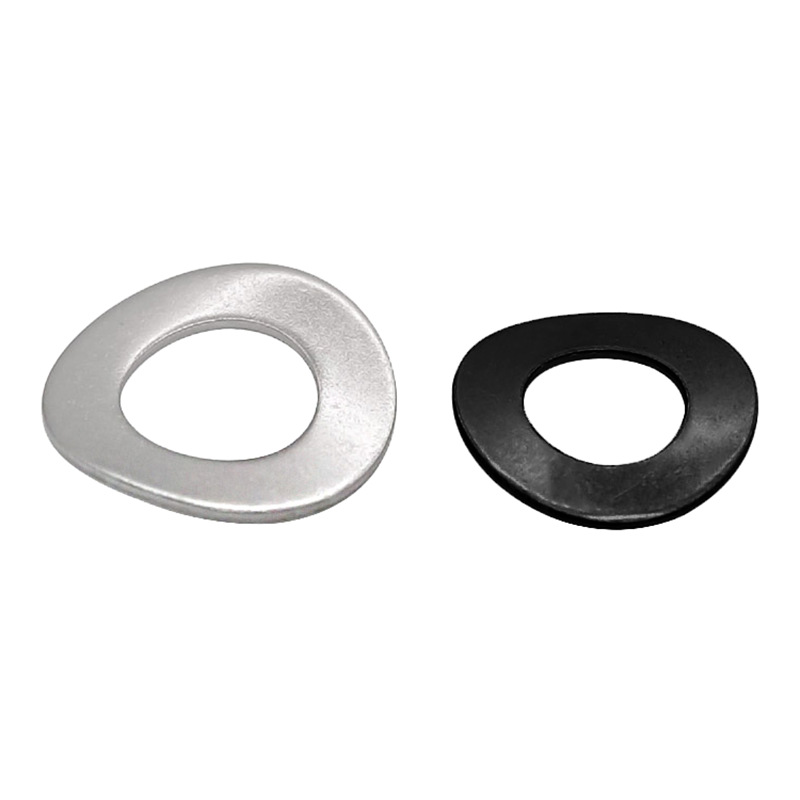

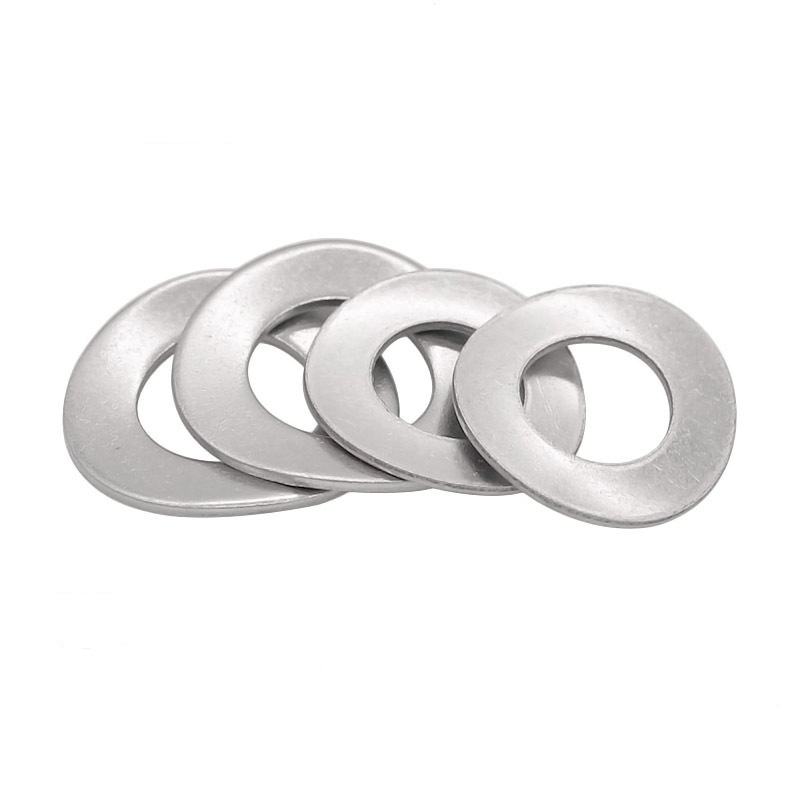

Spesifikasi DIN 137A Pencuci Spring Melengkung

Prinsip kerja Pencuci Spring Lengkung Spesifikasi DIN 137A adalah berdasarkan ubah bentuk anjal logam.

（1）Keadaan bebas (tidak dipasang)

Pencuci Spring Lengkung Spesifikasi DIN 137A tidak rata dalam keadaan semula jadi tetapi mempunyai bonjolan berbentuk arka (gelombang tunggal) atau berbilang gelombang (gelombang berbilang). Pada masa ini, ia mempunyai ketinggian semula jadi H, yang lebih besar daripada ketebalan t gasket.

（2）Proses mampatan (mengetatkan bolt)

Apabila bolt atau nat diketatkan, mesin basuh diapit di antara kepala bolt/nat dan bahan kerja. Apabila daya pengetatan meningkat, bentuk berbentuk arka atau beralun diratakan secara beransur-ansur.

Semasa proses pemasangan dan pengetatan, bahagian bawah bolt menekan struktur berbentuk arka rata, menyebabkan mesin basuh menjana tegasan lantunan elastik.

（3）Mengekalkan pramuat (keadaan berfungsi)

Selepas Pencuci Spring Lengkung Spesifikasi DIN 137A diratakan, ia sentiasa mahu kembali kepada bentuk arka asalnya. Daya pemulihan ini ditukar kepada tujahan paksi berterusan, menekan kepala bolt dan permukaan bahan kerja.

Selepas pengetatan selesai, mesin basuh mengekalkan ketegangan anjal terbalik yang berterusan, sentiasa menekan kepala bolt dan permukaan komponen yang disambungkan.

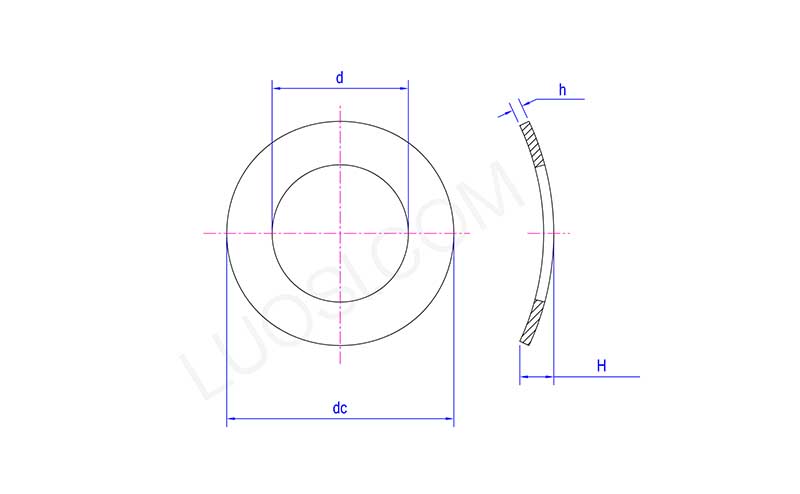

isn	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d maks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc maks	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H maks	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Spesifikasi DIN 137A Tersuai Pencuci Spring Melengkung

Xiaoguo® membolehkan anda menyesuaikan Pencuci Spring Lengkung Spesifikasi DIN 137A mengikut apa yang anda perlukan. Anda boleh menukar saiz, bilangan gelombang, bahan, kemasan permukaan, atau pembungkusan. Dengan cara itu, setiap mesin basuh sesuai dengan reka bentuk anda.

（1）ID diameter dalam / OD diameter luar

Dari M2 hingga M100 atau lebih besar, kedua-dua diameter dalam dan luar boleh disesuaikan mengikut lukisan.

Instrumen ketepatan saiz kecil (M2–M5), jentera berat saiz besar (M36–M100)

（2）Ketebalan t

Julat biasa: 0.3 mm – 3.0 mm. Untuk keperluan khas, ia boleh menjadi lebih nipis atau lebih tebal.

Apabila kawalan beban dan ruang paksi adalah padat.

（3）Bahan

Keluli spring, keluli tahan karat A2/A4, 17-7 PH, fosfor gangsa, kuprum berilium, Inconel, dsb.

Keanjalan tinggi biasa, kalis karat, suhu tinggi/ kalis letupan/ bukan magnet

(4) Rawatan permukaan

Galvanizing, Salutan Dacromet, Blackening, Phosphating, Nickel plating, Passivation, Trivalent chromium passivation, dsb.

Anti-karat, pelinciran, penebat, peningkatan pekali geseran

（5）Pembungkusan

Beg plastik + kotak kertas, label tersuai, kit pembungkusan campuran, kotak kecil runcit, kod bar kotak luar, dsb.
