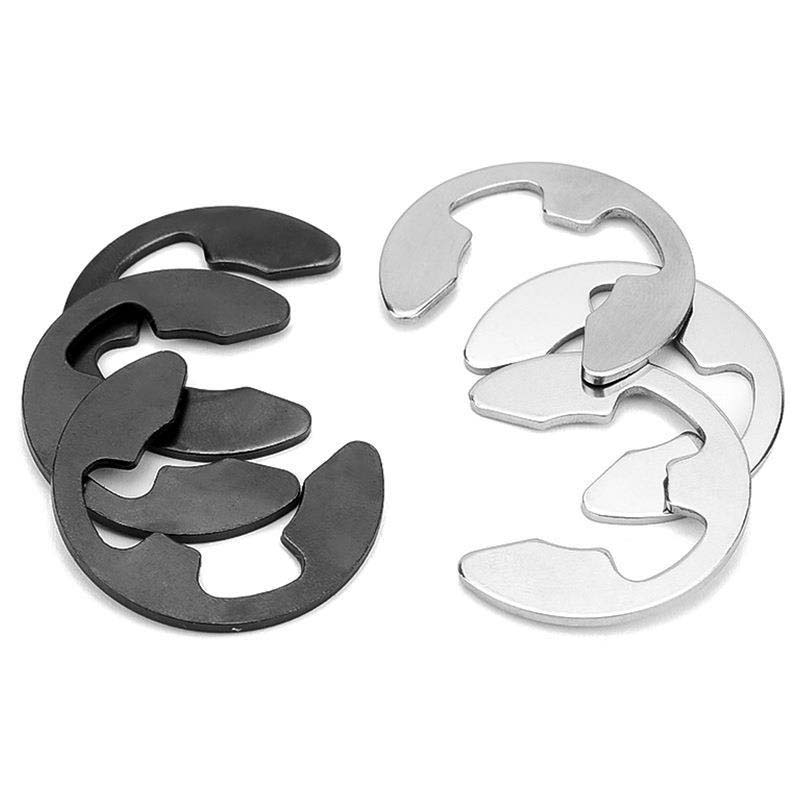

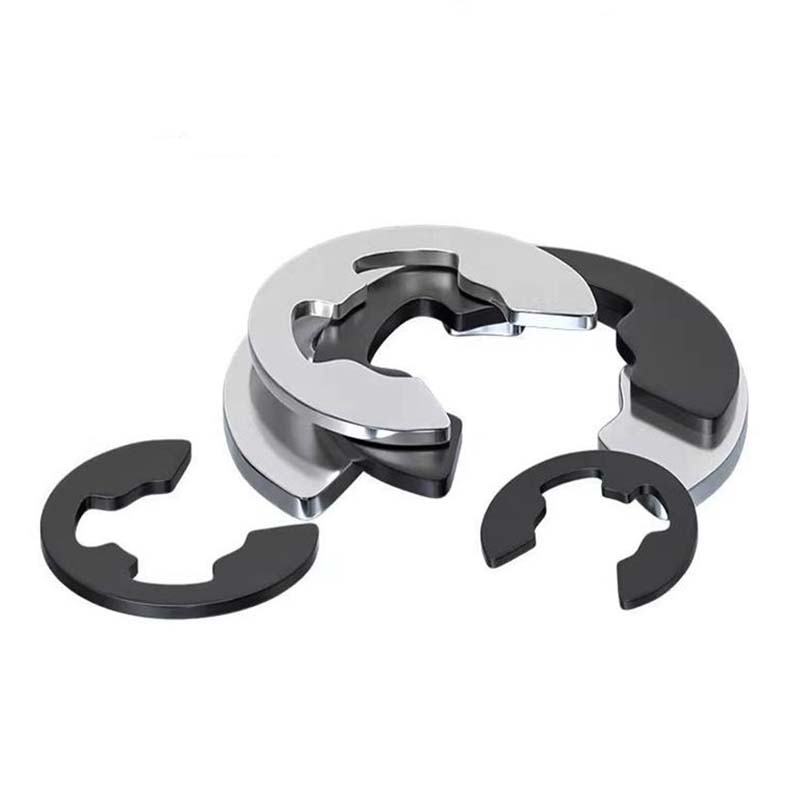

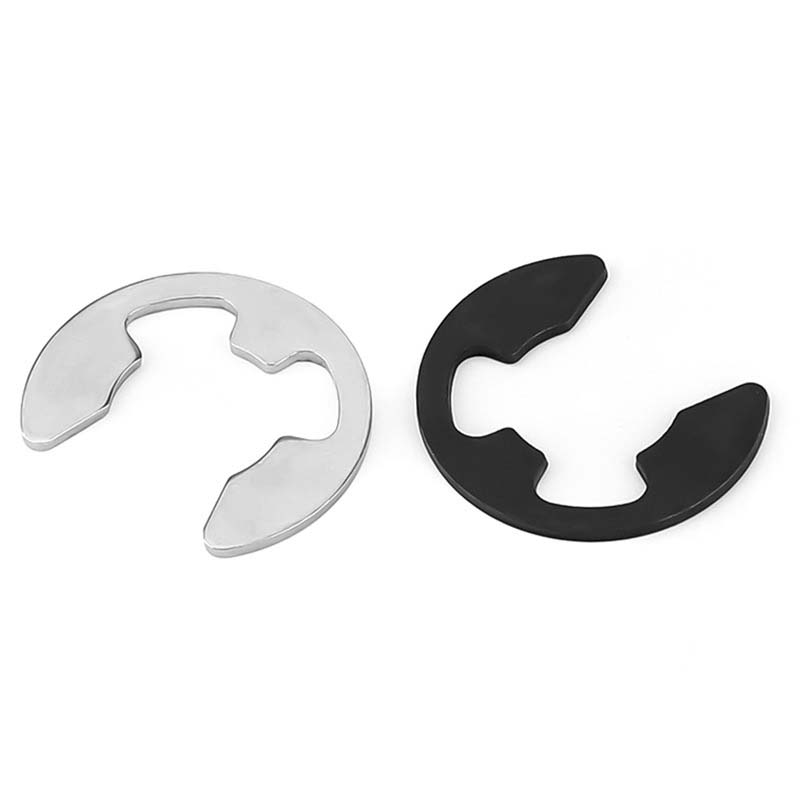

Cincin Snap Jenis E

Cincin snap jenis E biasanya digunakan dalam sistem mekanikal untuk menghalang pergerakan paksi galas, gear atau aci. Pelanggan mempercayai Xiaoguo® untuk harga yang kompetitif tanpa menjejaskan ketahanan bahan.

Model:DIN 6799-1981

Hantar Pertanyaan

Penerangan Produk

Cincin snap jenis E ini ialah cincin penahan dalaman, ia datang dalam bahan yang berbeza untuk memuatkan pekerjaan yang berbeza. Jenis keluli tahan karat seperti 304 atau 316 adalah baik untuk kawasan basah atau bahan kimia. Keluli gred 410 yang lebih keras lebih tahan haus. Cincin keluli karbon lebih murah tetapi masih kuat, terutamanya dengan salutan kalis karat. Tembaga berilium berfungsi untuk kerja elektrik atau kawasan mudah terbakar kerana ia tidak akan bercincang. Plastik (seperti nilon) menentang bahan kimia dan mengurangkan bunyi bising dalam persediaan yang lebih ringan. Untuk kilang yang sangat keras, logam yang lebih keras seperti Hastelloy® atau Monel® boleh digunakan. Kebanyakan bahan ini disemak untuk memastikan keselamatan dan peraturan eko (seperti RoHS), jadi ia sesuai untuk industri terkawal.

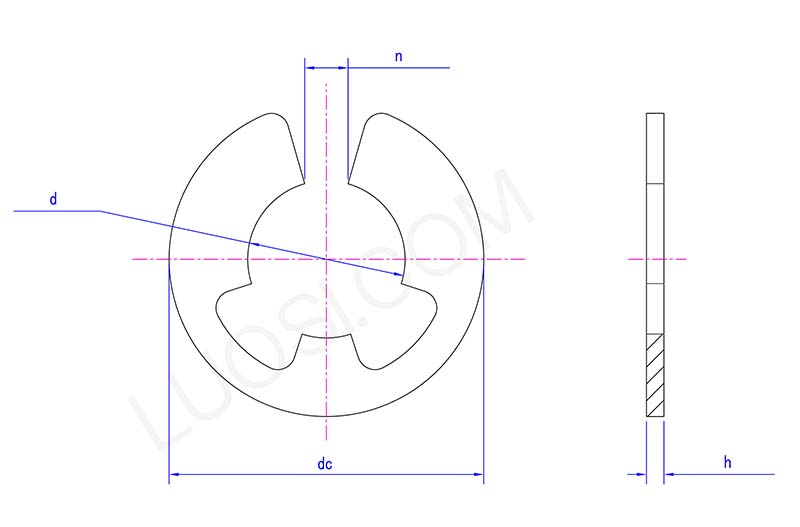

E type snap ring Structure diagram

isn	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d maks	5	6	7	8	9	10	12	15	19	24	30
d min	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
h maks	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
h min	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n maks	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n min	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
dc maks	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

Pemeriksaan dan penyelenggaraan yang kerap

Untuk menjadikan cincin snap jenis E tahan lebih lama, periksa ia dari semasa ke semasa untuk mengesan karat, retak atau lentur, terutamanya dalam mesin penggunaan berat. Pastikan alurnya bersih supaya kotoran tidak mengganggu penampilannya. Jika terdapat banyak gosokan, tambah gris untuk membantu perkara itu meluncur lebih licin.

Semasa memasang, elakkan terlalu regangan atau menyelitnya terlalu kuat, yang melemahkan cincin dari semasa ke semasa. Jika anda melihat kerosakan, tukarkannya. Simpan tambahan di tempat yang kering (tidak terlalu panas atau sejuk) untuk mengelakkan bahan daripada mereput. Gunakan tang cincin snap untuk pengendalian yang lebih selamat.

Kesan faktor persekitaran

S: Bagaimanakah faktor persekitaran seperti suhu atau kelembapan memberi kesan kepada prestasi cincin penahan dalaman?

J: Jika anda salah memilih bahan, haba atau kelembapan yang tinggi boleh merosakkan cincin snap jenis E. Cincin keluli karbon (yang lebih kuat) akan berkarat di kawasan basah melainkan ia mempunyai salutan tahan karat. Keluli tahan karat (seperti gred 304/316 biasa) menahan kelembapan dengan baik tetapi mula kehilangan kekuatan melebihi 400°C. Sesetengah keluli tahan karat atau logam khusus kekal fleksibel pada suhu beku. Jika bahan kimia seperti asid atau pelarut terlibat, pilih salutan tidak reaktif (seperti Teflon).

Kami mempunyai pasukan profesional yang boleh mengesyorkan sesuaiprodukberdasarkan senario dan keperluan penggunaan, dan juga menyediakan perkhidmatan tersuai.

Spesifikasi dan Gred Produk

E Type Snap Ring mempunyai gred spesifikasi yang jelas untuk memenuhi keperluan aplikasi yang berbeza, dan spesifikasi ditentukan terutamanya oleh saiz, bahan dan kapasiti galas beban. Dari segi saiz, parameter utama termasuk diameter dalam, diameter luar dan ketebalan, dengan diameter dalam biasa berjulat dari 3mm hingga 50mm untuk gred standard. Saiz ini direka bentuk untuk memadankan dimensi aci dan lubang biasa dalam pemasangan mekanikal. Gred bahan dibahagikan berdasarkan bahan asas, seperti gred keluli karbon (SWRM12) dan gred keluli tahan karat (SUS304, SUS316), di mana gred keluli karbon adalah untuk senario beban umum dan gred keluli tahan karat untuk keperluan tahan kakisan. Gred galas beban dikelaskan mengikut beban paksi maksimum yang boleh ditanggung, dengan gred rendah (sehingga 500N) untuk peralatan beban ringan seperti motor kecil, dan gred tinggi (lebih 2000N) untuk jentera berat seperti transmisi automotif. Setiap gred spesifikasi ditandakan pada pembungkusan produk, dan pengguna perlu memilih gred yang sesuai berdasarkan keperluan pemasangan dan keadaan operasi tertentu.
