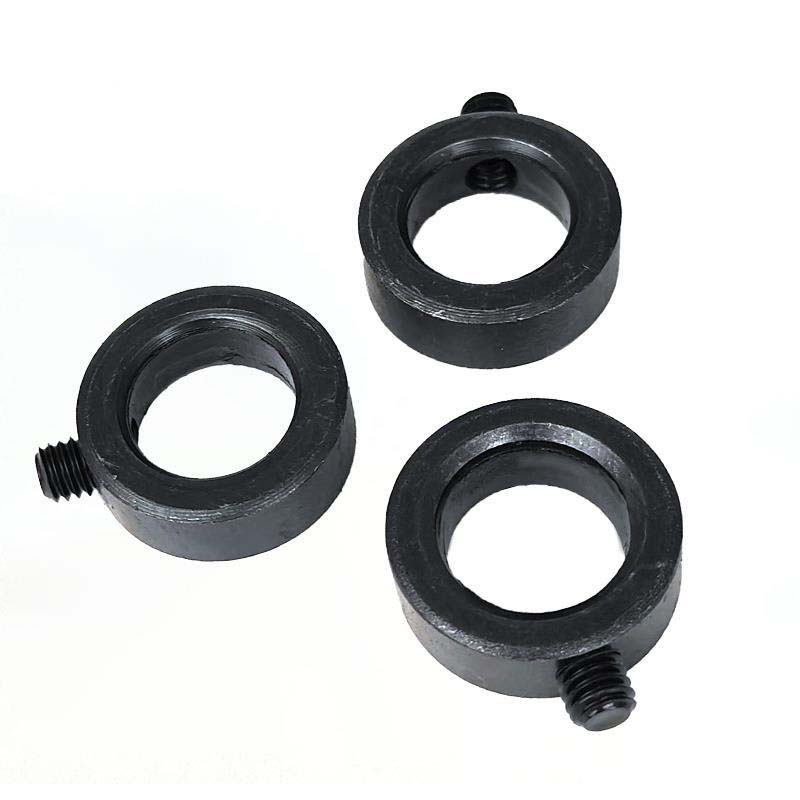

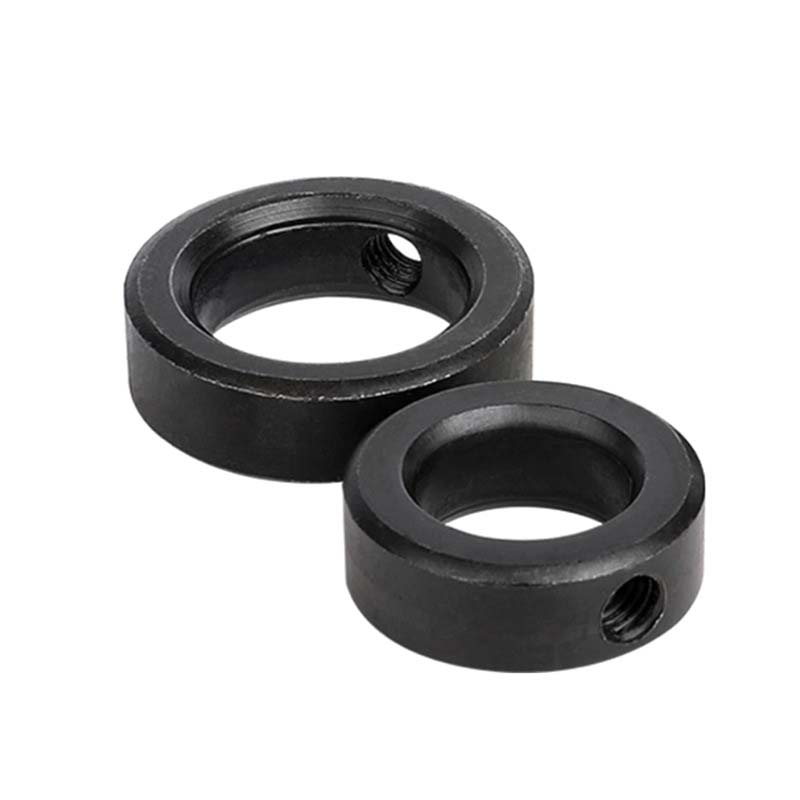

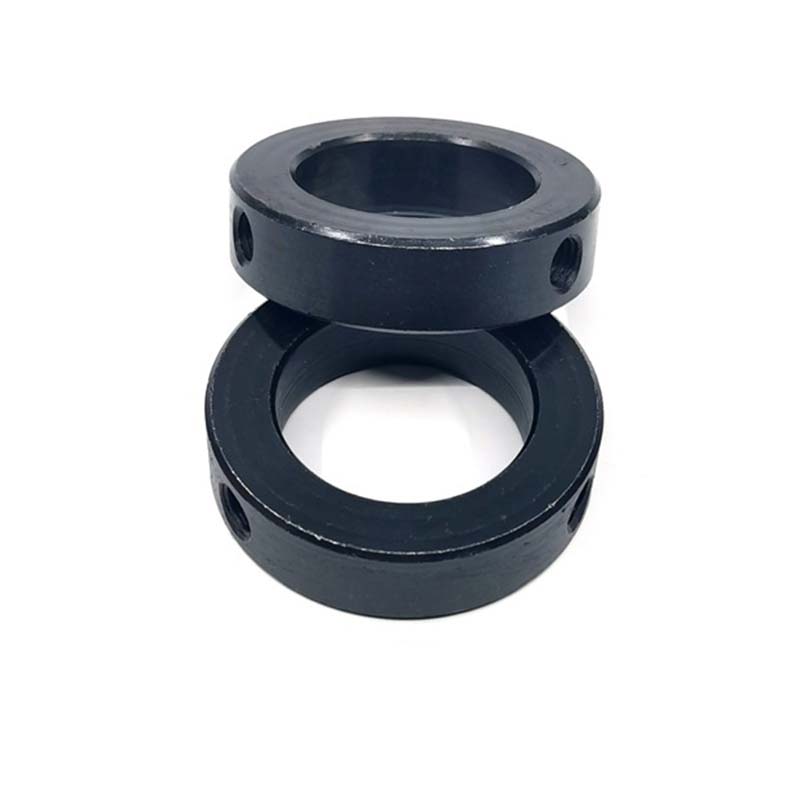

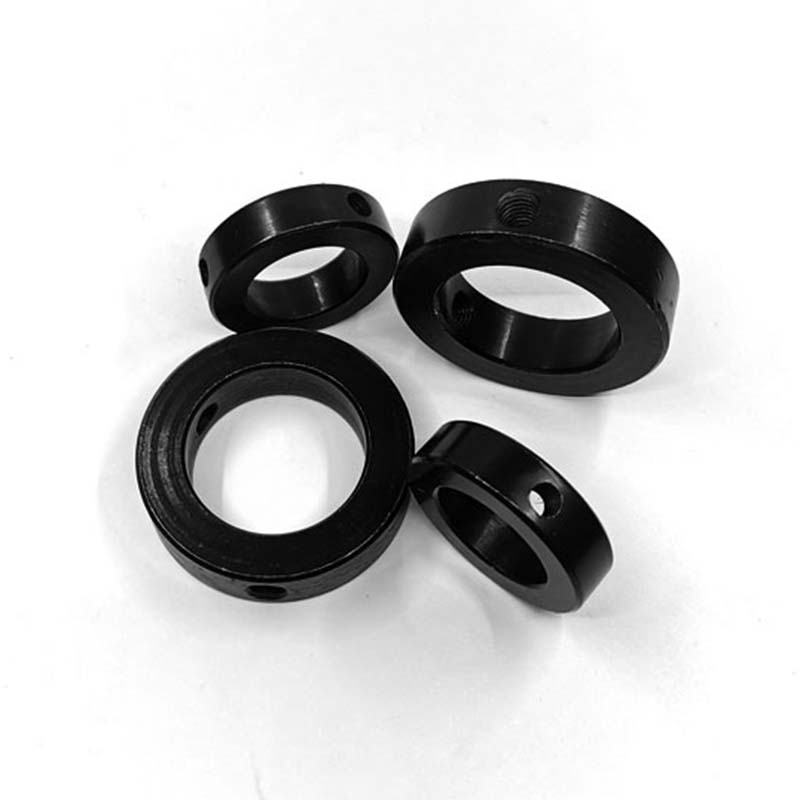

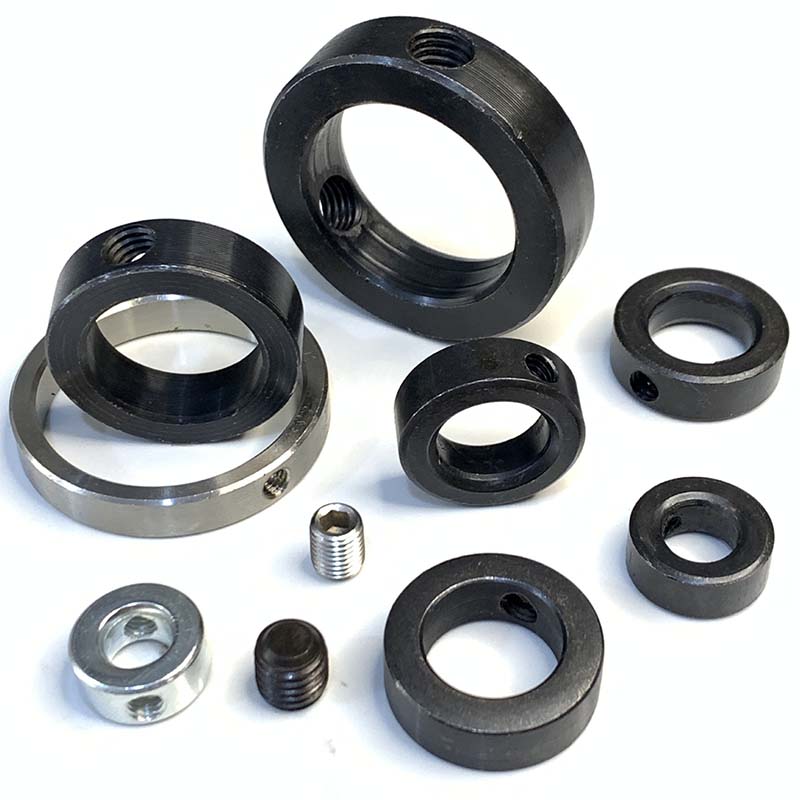

Cincin Penahan Pengunci Berulir

Cincin penahan pengunci berulir ialah komponen mekanikal yang direka untuk mengelakkan sambungan berulir daripada longgar. Ia menggabungkan skru berulir dengan lengan untuk mengagihkan tekanan secara sama rata semasa pemasangan, memastikan kesesuaian yang selamat dan stabil.Xiaoguo® ialah pengeluar pengikat profesional di China yang boleh menyesuaikan produk mengikut keperluan pelanggan dan menyediakan sampel.

Model:GB/T 885-1986

Hantar Pertanyaan

Penerangan Produk

Cincin penahan pengunci berulir diperbuat daripada keluli tahan karat atau keluli karbon, yang kuat dan tahan karat. Permukaan telah menjalani rawatan haba untuk memanjangkan hayat perkhidmatan dan meningkatkan rintangan haus. Bahagian berulir telah menjalani rawatan pemotongan ketepatan untuk memastikan pengetatan lancar dan penjajaran benang. Untuk digunakan dalam persekitaran yang keras, penyaduran zink-nikel atau penyaduran oksida hitam boleh dipilih untuk menambah salutan tahan kakisan pada permukaan. Bahan ini boleh beroperasi dalam julat suhu -40°C hingga 300°C, jadi cincin pengunci ini boleh digunakan dalam keadaan persekitaran yang melampau seperti persekitaran marin, loji kimia atau jentera berat.

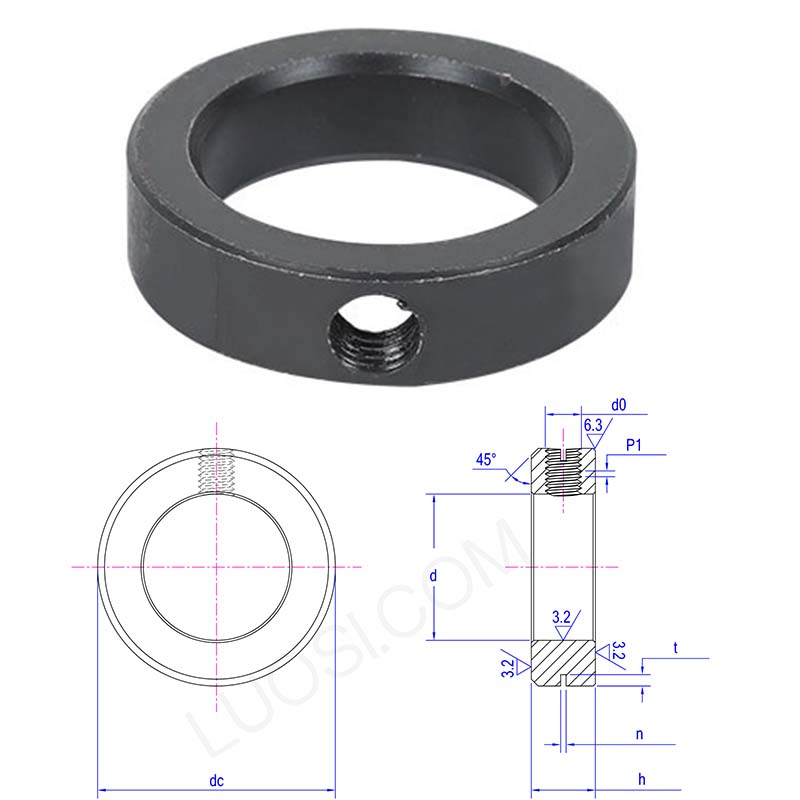

Threaded locking retaining ring

isn	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
d maks	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
d min	14	15	16	17	18	19	20	22	25	28	30
h maks	12	12	12	12	12	12	12	12	14	14	14
h min	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n maks	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t maks	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
dc	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Permohonan

Gelang penahan pengunci berulir digunakan secara meluas dalam sistem penghantaran kuasa, pemasangan pam, dan komponen robot, terutamanya dalam aplikasi yang diperlukan untuk memastikan komponen dipasang dengan selamat pada aci. Dengan ciri-ciri tahan getarannya, ia biasanya digunakan dalam sistem penghantaran automotif, kotak gear turbin angin dan sistem penghantar. Ia juga digunakan dalam industri aeroangkasa.

Ia juga muncul dalam peralatan pertanian dan persediaan tenaga boleh diperbaharui, melakukan kerja yang kukuh untuk memastikan barang tetap dalam keadaan berdebu, basah atau apabila terdapat banyak tork yang terlibat.

Adakah alat khas diperlukan untuk pemasangan?

Tiada alat khas diperlukan untuk operasi. Alat biasa (seperti sepana hex atau pemutar skru) boleh digunakan untuk memasang gelang penahan pengunci berulir dengan mudah. Tiada tekanan hidraulik atau lekapan tersuai diperlukan untuk pelarasan. Pelarasan yang tepat boleh dicapai hanya dengan menggunakan skru berulir pada gelang pengunci.
