Stud Kimpalan Unjuran Jenis T3

Stud kimpalan unjuran jenis T3 direka khusus untuk kimpalan titik. Tonjolan kecil mereka cair dan terikat dengan permukaan logam. Ia sesuai untuk komponen automotif, bingkai elektrik atau panel logam. Kilang Xiaoguo® mempunyai stok yang mencukupi.

Model:IFI 148-2-2002

Hantar Pertanyaan

Penerangan Produk

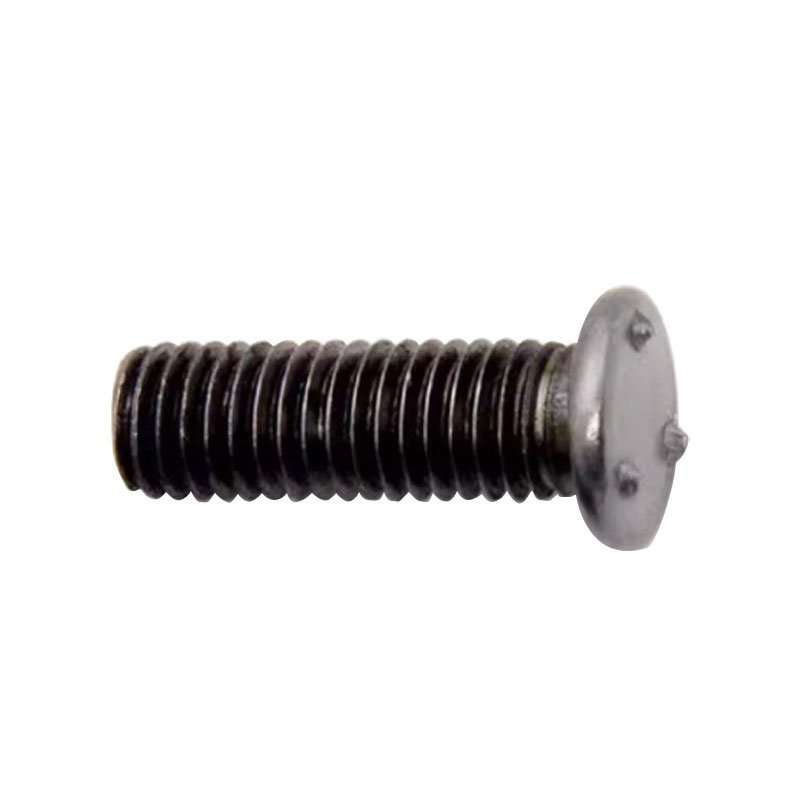

Stud kimpal unjuran jenis T3 ialah sejenis kepingan penyambung yang digunakan untuk mengimpal dan menetap. Ia adalah batang logam dengan benang sepanjang panjangnya, dan di kepala terdapat beberapa tonjolan kecil, yang penting semasa proses kimpalan. Terdapat juga pelbagai panjang yang tersedia.

Ciri-ciri Aplikasi

Stud kimpalan unjuran T3 digunakan untuk membaiki panel badan trak yang berkarat. Mereka boleh memudahkan proses penyelenggaraan. Pasangkannya pada plat asas nipis. Hujungnya boleh terbakar melalui karat, mencapai kimpalan yang selamat. Rel panduan tetap baharu boleh dipasang terus pada stud menggunakan bolt. Tidak perlu menebuk lubang pada fender atau memasang kacang.

Stud kimpal unjuran jenis T3 digunakan dalam pembuatan rel panduan marin aluminium. Ia sesuai untuk aloi marin dan boleh digunakan sebagai penyokong rel panduan anti-karat. Dengan menggunakan tetapan suhu rendah, kimpalan boleh dilakukan melalui sisi badan kapal tanpa meledingkan. Skru rel panduan keluli tahan karat pada stud skru pada geladak di atas. Ia lebih tahan terhadap semburan garam daripada sendi berulir. Penggerudian tidak akan menyebabkan kebocoran.

Kancing kimpal unjuran jenis T3 digunakan untuk mengukuhkan anak tangga logam. Ia boleh digunakan untuk menambah jalur cengkaman. Kimpal melalui penutup kaki setiap 6 inci. Pasang getah anti-gelincir terus pada stud menggunakan bolt. Kimpalan titik boleh menembusi lapisan oksida pada tangga lama. Ia boleh lulus ujian anti-slip OSHA tanpa memerlukan pengamplasan.

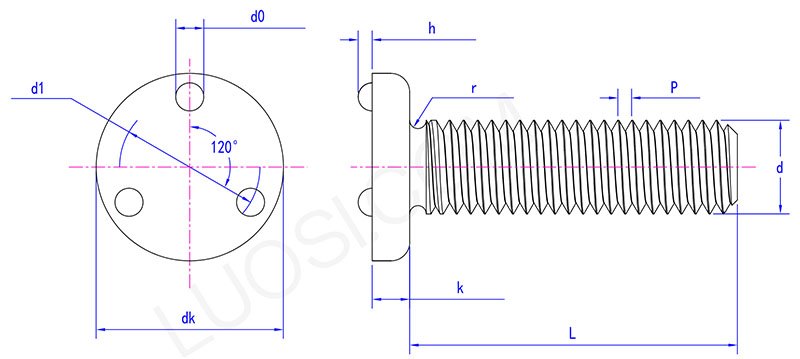

Type T3 projection weld stud parameter

isn	#4	#6	#8	#10	1/4	16/5	3/8	1/2
P	40	32	32	24	20	18	16	13
dk maks	0.228	0.26	0.323	0.385	0.51	0.63	0.755	1.005
dk min	0.208	0.24	0.303	0.365	0.485	0.605	0.725	0.975
k maks	0.034	0.046	0.052	0.068	0.083	0.099	0.114	0.146
k min	0.026	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d0 maks	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 min	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h maks	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
h min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.128	0.156	0.203	0.25	0.312	0.39	0.485	0.66
r maks	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Ciri Produk

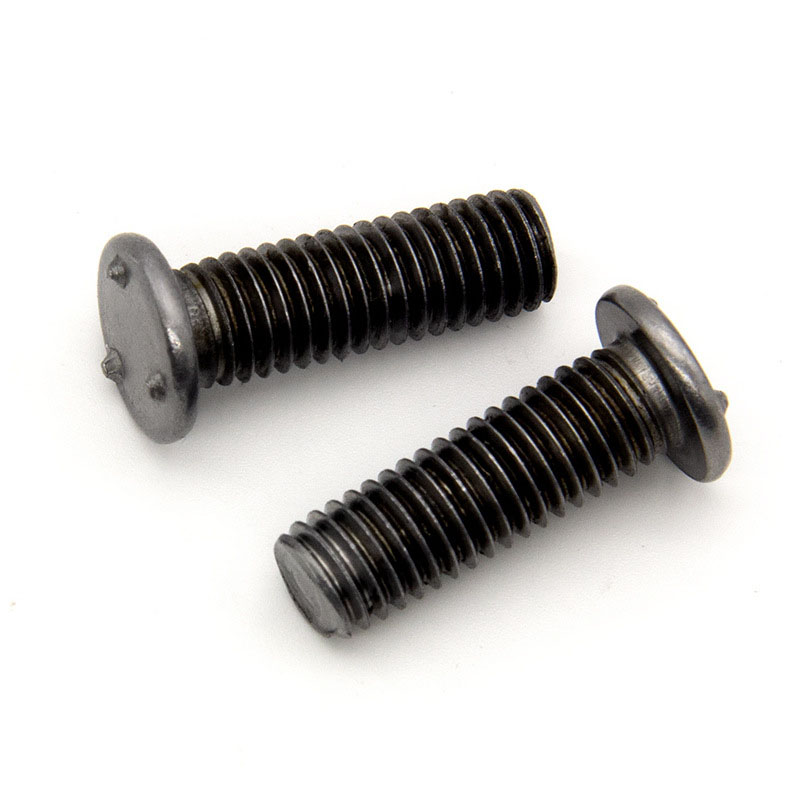

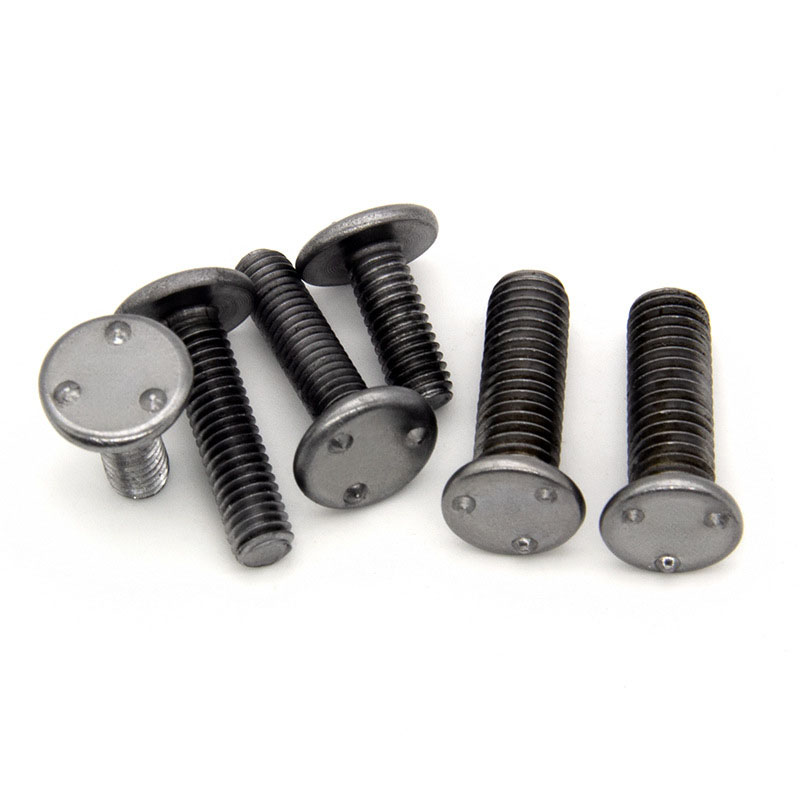

Ciri yang paling tersendiri bagi stud kimpal unjuran jenis T3 ialah reka bentuk yang menonjol di bahagian kepala. Tonjolan adalah bersaiz seragam dan boleh menyentuh permukaan bahan kerja dengan tepat semasa mengimpal. Apabila arus melalui, haba tertumpu pada tonjolan, yang cair dan bercantum dengan bahan kerja. Selepas mengimpal, lajur berulir dan bahan kerja disambung rapat dengan hampir tiada jurang.
