Anchor Wedges untuk Mencengkam Selepas Ketegangan

Prinsip Kerja

Prinsip kerja Anchor Wedges untuk Post Tension Griping adalah berdasarkan dua mekanisme: Wedge Self-locking dan penghantaran daya geseran.

（1）Komposisi sistem

Sistem penambat yang lengkap biasanya terdiri daripada:

Helai keluli (tendon pra-tegasan): Ia menanggung daya tegangan.

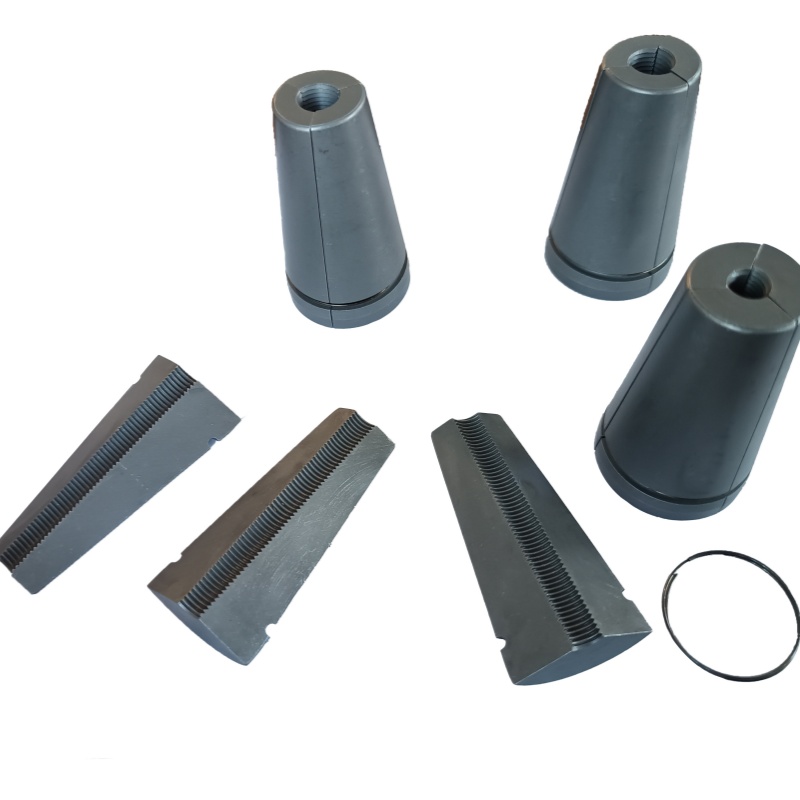

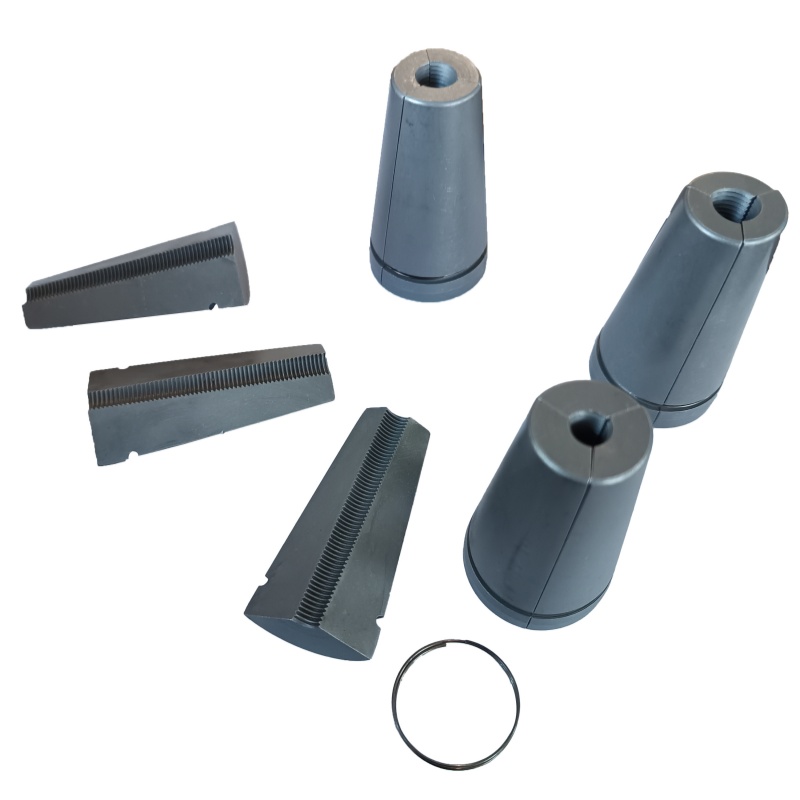

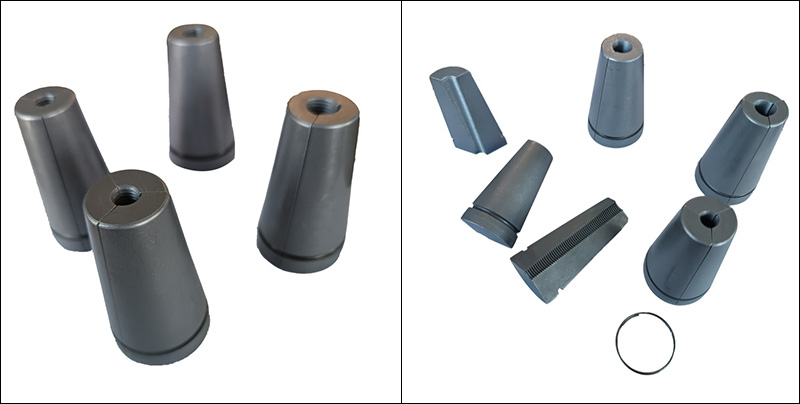

Baji (plat pengapit): Terdiri daripada dua atau tiga keping, membentuk unit pengapit kon, dengan rabung pada permukaan dalam.

Plat penambat: Dengan lubang kon, sudut kon lubang sepadan dengan sudut kon luar baji (biasanya kira-kira 6°55′).

Pad anchor: Pindahkan tekanan ke konkrit dan mainkan peranan galas tempatan.

（2）Proses Kerja

Peringkat Menegang: Bicu penegang meregangkan helai keluli. Pada ketika ini, Anchor Wedges untuk Post Tension Griping belum terjepit sepenuhnya, dan helai keluli boleh bergerak dengan bebas.

Peringkat penetapan: Setelah daya tegangan yang direka dicapai, bicu hidraulik ditarik balik untuk memunggah. Disebabkan oleh sentuhan antara permukaan kon luar blok baji dan dinding dalam lubang kon plat penambat, tekanan positif terhasil.

Pembentukan mengunci sendiri: Daya penguncupan untaian keluli menyebabkan tekanan antara blok baji dan dinding lubang kon meningkat dengan mendadak. Apabila daya geseran adalah sama atau lebih besar daripada daya penguncupan untai keluli, keseimbangan statik terbentuk antara blok baji dan untai keluli, serta antara blok baji dan plat penambat. Tali keluli kemudiannya dikunci dengan selamat.

Pengekalan prategasan: Selepas itu, ketegangan helai keluli dipindahkan sepenuhnya kepada anggota konkrit melalui Anchor Wedges untuk Post Tension Griping - plat anchor - pad anchor.

（3）Keadaan mengunci sendiri

Sama ada baji boleh mencapai penguncian diri yang boleh dipercayai bergantung pada hubungan antara sudut baji (sudut kon) dan pekali geseran. Secara teorinya, keadaan mengunci diri ialah:

Separuh daripada sudut kon (α/2) ≤ arctan(μ)

Di mana μ ialah pekali geseran antara baji dan lubang kon plat penambat.

（4）Fungsi Corak Gigi

Corak gigi tajam pada permukaan dalaman blok baji adalah salah satu reka bentuk utama. Semasa proses penegangan dan penambat, corak gigi akan tertanam ke dalam lubang-lubang kecil pada permukaan helai keluli, mengakibatkan saling mengunci mekanikal.
