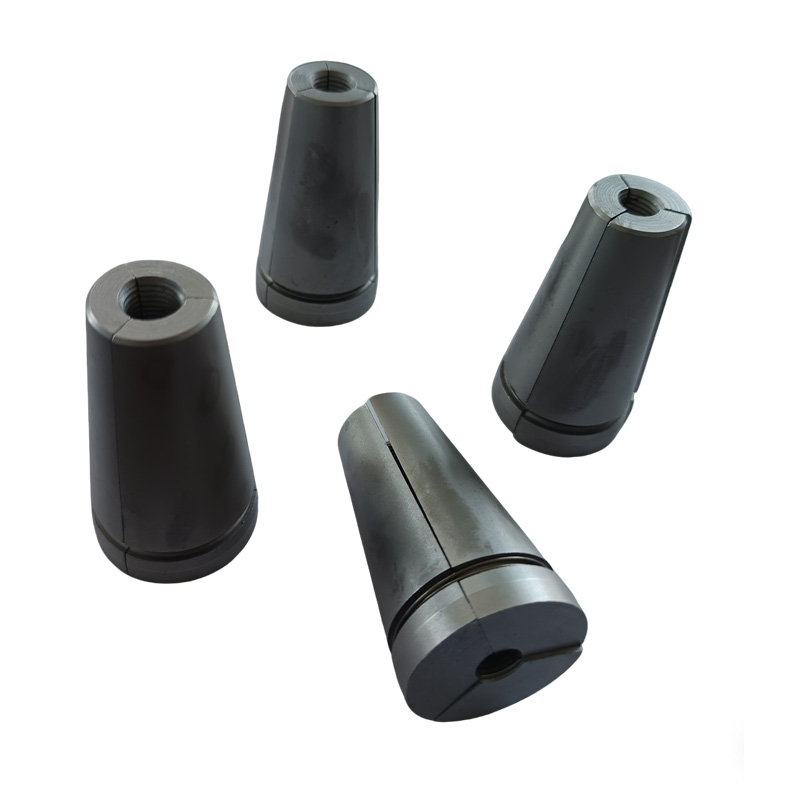

Baji Anchor Selepas Ketegangan

Prestasi utama

Prestasi Post Tension Anchor Wedges secara langsung menentukan keselamatan struktur dan ketahanan projek utama seperti jambatan dan bangunan. Memilih Xiaoguo®, anda akan memperoleh jaminan yang boleh dipercayai yang boleh menahan piawaian yang paling ketat.

（1）Kecekapan berlabuh beban statik

Pekali kecekapan ηa ≥ 0.95

Sama ada sistem penambat boleh menggunakan kekuatan penuh helai keluli dengan cekap

（2）Jumlah terikan muktamad

εapu ≥ 2.0%

Mengukur kemuluran sistem penambat di bawah keadaan muktamad untuk mengelakkan kegagalan rapuh

(3) Prestasi keletihan

Tiada kegagalan selepas 2 juta kitaran pemuatan

Memastikan bahawa struktur, seperti jambatan dan menara turbin angin, yang tertakluk kepada beban dinamik jangka panjang, tidak akan gagal akibat keletihan.

（4）Kehilangan geseran di kawasan berlabuh

Jumlah kerugian pada bukaan sauh + bukaan sangkakala ≤ 6%

Mengurangkan kehilangan prategasan berkesan yang disebabkan oleh geseran, menjejaskan kecekapan ketegangan dan kawalan kos.

（5）Jumlah penarikan balik blok baji

Penambat penarikan balik rendah ≤ 0.5mm; Sauh biasa ≤ 6mm

Ini secara langsung menjejaskan ketepatan penubuhan prategasan. Semakin kecil penarikan balik, semakin kurang kehilangan prategasan semasa penubuhan.

(6) Keperluan kekerasan:

Baji Anchor Selepas Ketegangan: HRC 58-65; Plat penambat: HB ≥ 251

Pastikan permukaan bahagian tersebut tahan haus dan tidak akan berubah bentuk atau runtuh di bawah tekanan yang besar.

Pengelasan

Baji Anchor Post Tension boleh diklasifikasikan lagi kepada banyak jenis. Kriteria klasifikasi utama adalah berdasarkan bilangan kepingan, bentuk gigi dalaman, dan bentuk kon luar. Ciri dan kegunaan struktur yang sepadan

【1】bilangan keping

（1）Dua keping

Ciri-ciri Struktur：Dua plat pengapit berbentuk baji simetri, apabila digabungkan, membentuk lubang bulat di tengah

Aplikasi Biasa：Sauh kerja tetap, untuk kegunaan sekali sahaja

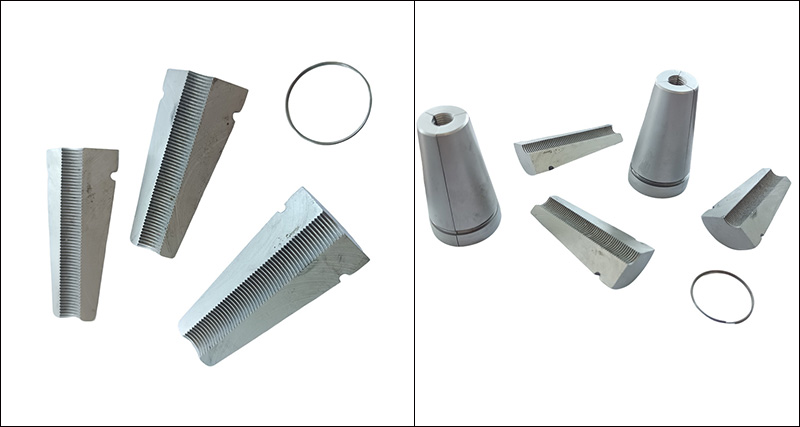

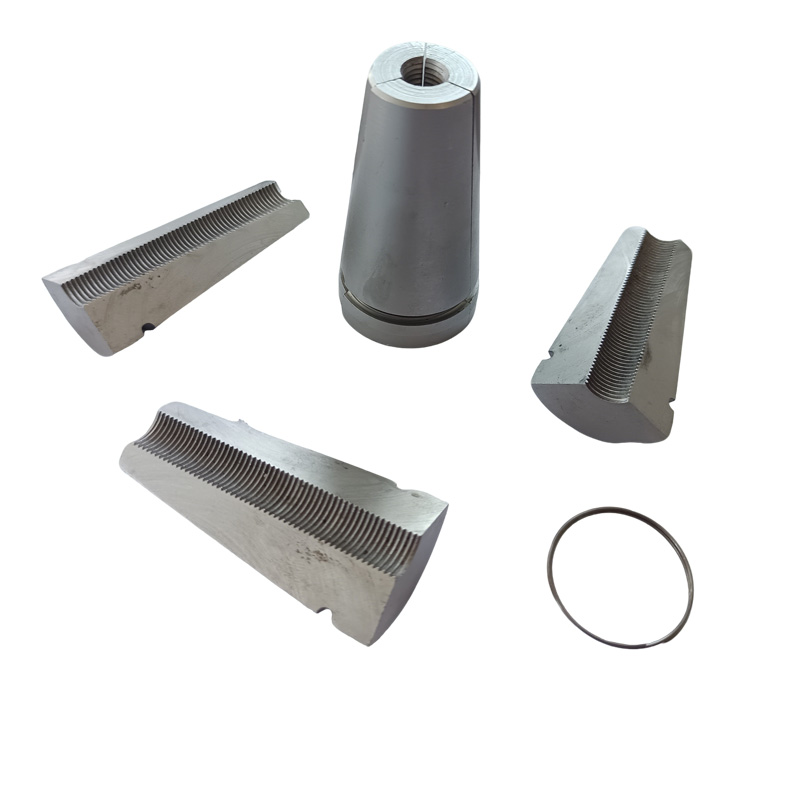

（2）Tiga keping

Ciri-ciri Struktur: Tiga plat pengapit berbentuk baji dibahagikan sama rata, dengan jurang di antara mereka, memerlukan gegelung spring untuk penyelarasan

Aplikasi Biasa： Alat sauh, boleh diguna semula

【2】bentuk gigi dalaman

（1）Gigi bulat

Ciri-ciri：Post Tension Anchor Wedges mempunyai berbilang gigi terkeluar bulat bebas, dengan hujung gigi yang tajam.

Lembar keluli yang berkenaan：Lembar keluli standard (struktur 1×7)

（2）Benang lingkaran

Ciri-ciri: Benang dalaman lingkaran berterusan

Helai keluli yang berkenaan: berkas dawai keluli berkekuatan tinggi atau tetulang prategasan khas

（3）Jenis gabungan

Ciri-ciri：Gigi bulat + alur membujur

Helai keluli yang berkenaan：Meningkatkan penyingkiran cip dan prestasi penglibatan

【3】bentuk kon luar

（1）Permukaan kon tunggal

Ciri-ciri permukaan kon: Keseluruhan permukaan mempunyai satu tirus (paling biasa)

（2）Permukaan kon berganda

Ciri-ciri permukaan kon：Terdapat peralihan sudut kecil berhampiran hujung besar, meningkatkan pengagihan daya

（3）Dengan bahagian panduan

Ciri-ciri permukaan kon: Bahagian pemandu silinder memanjang dari hujung kecil, memudahkan sisipan awal
