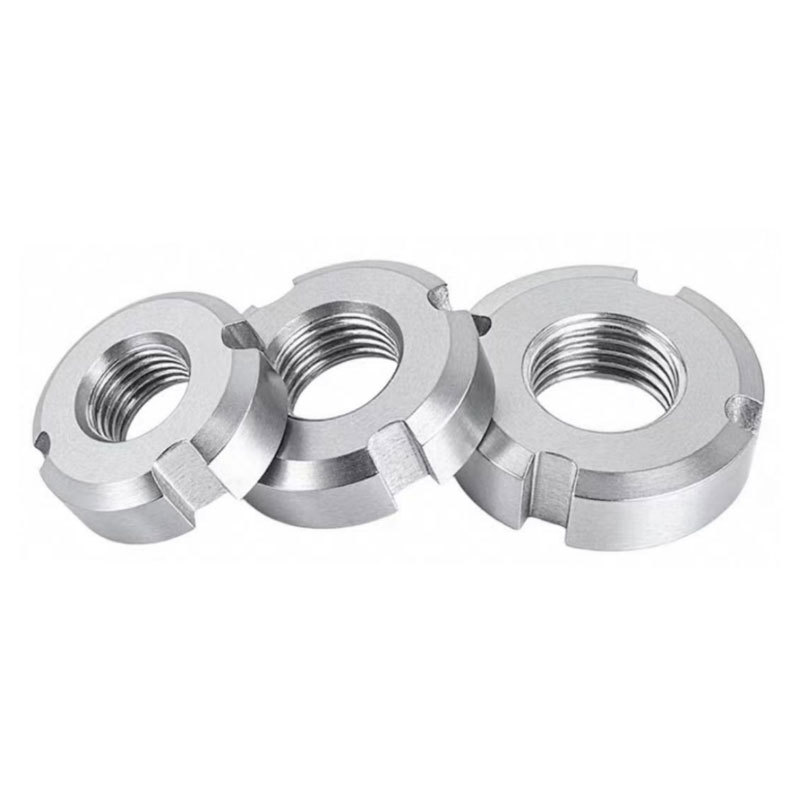

Bearing Lock Nut

Nat kunci Bearing Xiaoguo® China menampilkan slot yang direka dengan tepat yang menghasilkan kelegaan paksi yang sangat halus apabila komponen galas dipasang bersama, mencapai keadaan mengawan yang optimum. Proses pembuatan kacang kunci Bearing yang dihasilkan oleh kilang di China adalah sangat tepat.

Hantar Pertanyaan

Penerangan Produk

Bagaimana untuk memilih saiz yang sesuai?

Untuk memastikan nat kunci Bearing boleh digunakan dengan betul, perkara berikut disyorkan untuk pemilihan:

(1) Tentukan spesifikasi benang: Ini adalah prasyarat utama. Untuk sistem metrik, rujuk nilai M; untuk sistem empayar, rujuk inci. [Nota: Produk ini menggunakan skru berulir halus secara eksklusif. Semasa memilih, pastikan anda menyemak padang (seperti M16×1.5) untuk mengelakkan daripada memilih spesifikasi berulir kasar.]

(2) Semak dimensi utama: Sahkan diameter luar (dk) dan ketebalan (m) untuk memastikan nat mempunyai ruang pemasangan yang mencukupi dalam peralatan.

(3) Tentukan piawaian: Nyatakan dengan jelas piawaian produk, seperti "Piawaian Kebangsaan GB/T 812" atau "Piawaian Jerman DIN 981", untuk memastikan semua dimensi mempunyai toleransi dan ketepatan yang diperlukan.

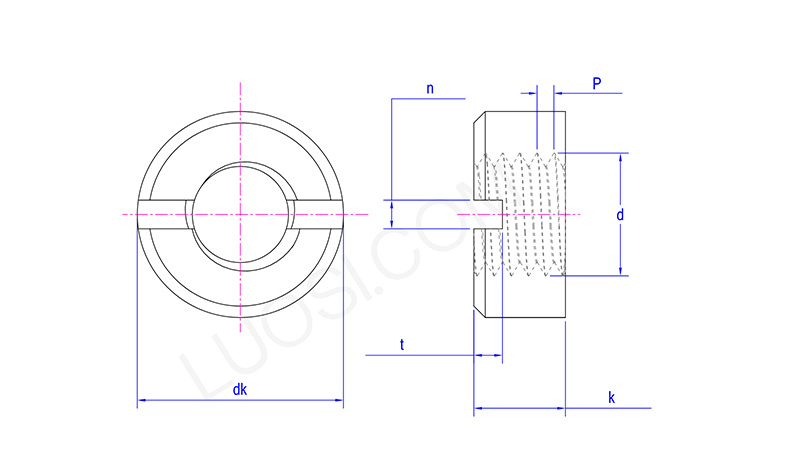

Bearing Lock Nut

isn	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk maks	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k maks	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n maks	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t maks	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Penjelasan Terperinci Parameter Utama

Apabila memilih saiz nat kunci Bearing, sila beri perhatian khusus kepada parameter utama berikut:

（1）Spesifikasi benang (D×P): Ini menunjukkan diameter nominal (D) dan pic (P) benang.

Contohnya, dalam M16×1.5, M16 mewakili diameter nominal 16mm, dan 1.5 mewakili pic 1.5mm.

（2）Diameter Luar (dk): Dimensi luaran maksimum nat, yang menentukan ruang minimum yang diperlukan untuk pemasangan.

（3）Ketebalan (m): Ketinggian paksi nat, yang mempengaruhi lengan dan kekuatan penguncian.

（4）Bilangan slot (n) / Lebar slot (b) / Kedalaman slot (t): Parameter geometri untuk slotting, yang mesti sepadan dengan dimensi alatan profesional yang sepadan (perengkuh cangkuk dan pin buka/pencuci penahan).

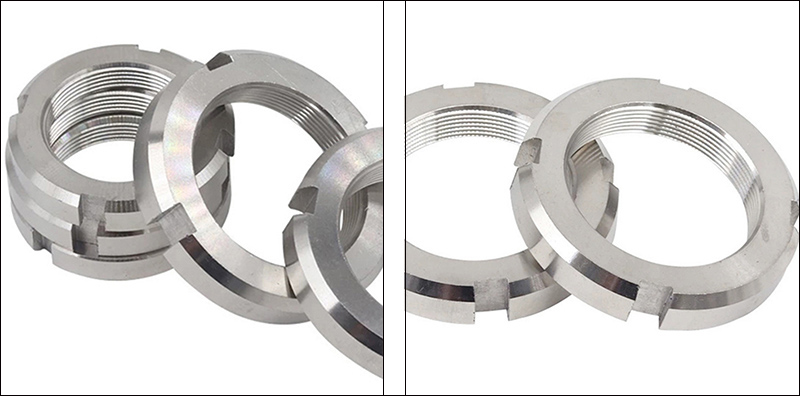

Bearing Lock Nut

Rujukan Pantas Spesifikasi Biasa

Berikut ialah beberapa data spesifikasi standard yang biasa digunakan:

Ambil GB/T 812-1988 Nat kunci galas, (Metrik) sebagai contoh:

Spesifikasi benang: D×P	Diameter luar: dk (mm)	Ketebalan: m (mm)	Bilangan slot: n	Kedalaman slot: t (mm)
M10*1	22	8	4	2.6
M12*1.25	25	8	4	2.6
M14*1.5	28	8	4	2.6
M16*1.5	30	8	4	3.1
M18*1.5	32	8	4	3.1
M20*1.5	35	8	4	3.1

Pemilihan dan Penggunaan

（1）Ketekalan benang: Semua nat kunci galas dilengkapi dengan skru berulir halus. Sila sahkan padang untuk mengelakkan kekeliruan dengan skru berulir kasar.

（2）Alat tambahan: Proses pembongkaran dan pemasangan memerlukan penggunaan sepana khas berbentuk cangkuk.

（3）Aksesori anti-longgar: Untuk mencapai kesan penguncian, ia mesti digunakan bersama-sama dengan pencuci henti (seperti GB/T 858) atau pin terbuka.

（4）Lukisan teknikal: Semasa mereka bentuk, sila sentiasa rujuk versi terkini lukisan teknikal standard atau spesifikasi produk yang sepadan.
