Pencuci Kunci Kon Bergerigi Gigi Luar Countersunk

Pencuci Kunci Kon Bergerigi Gigi Luaran Countersunk kilang Xiaoguo® mempunyai bentuk ceruk terbina dalam. Apabila anda memasukkannya ke dalam, ia duduk sama rata dengan atau di bawah permukaan bahagian, jadi keseluruhan muka luar menjadi licin dan rata.

Hantar Pertanyaan

Penerangan Produk

Pencuci Kunci Kon Bergerigi Countersunk External Tooth ini ialah gelang pengunci berbentuk kon dengan profil cekung dan gigi di sekeliling tepi luar. Bentuk cekung membolehkannya masuk terus ke dalam lubang pelekap yang ceruk, jadi kepala skru berakhir dengan siram dengan atau di bawah permukaan bahagian. Apabila anda mengetatkan skru, bahagian kon menolak ke belakang dengan tekanan spring yang stabil, dan gigi luar menggigit bahan asas. Itu menghalang pengikat daripada longgar apabila benda bergetar atau bergerak di bawah beban.

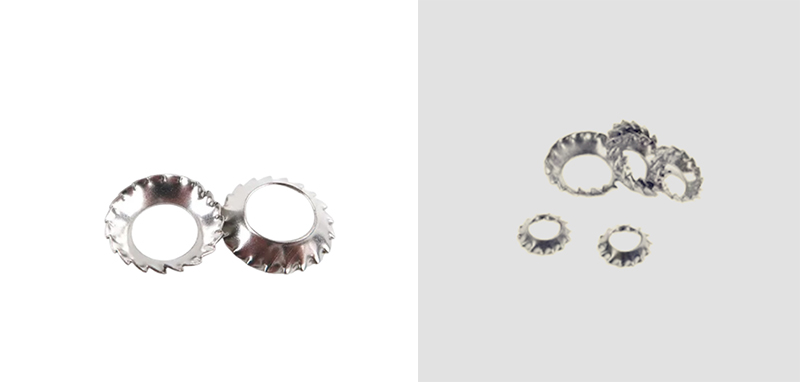

Countersunk External Tooth Serrated Conical Lock Washers

Panduan Pemasangan

Berikut ialah panduan pemasangan untuk Pencuci Kunci Kon Bergerigi Countersunk External Tooth. Anda boleh menggunakannya sebagai rujukan untuk operasi anda.

（1）Spesifikasi Pilihan

Padankan diameter dalam dan luar yang sepadan bagi Pencuci Kunci Kon Bergerigi Gigi Luar Countersunk dengan spesifikasi skru benam balas. Spesifikasi mestilah konsisten untuk mengelakkan terlalu besar atau terlalu kecil, yang boleh menjejaskan kesan fit dan anti-longgar.

（2）Arah pemasangan (Titik utama)

Permukaan cembung kon + permukaan gigi luar menghadap ke arah kepala skru

Permukaan belakang rata hendaklah dilekatkan rapat pada permukaan kepingan logam bahan kerja

Jangan pasang dalam arah terbalik. Memasang dalam arah terbalik akan kehilangan fungsi pra-menegang dan mengunci permukaan gigi yang anjal.

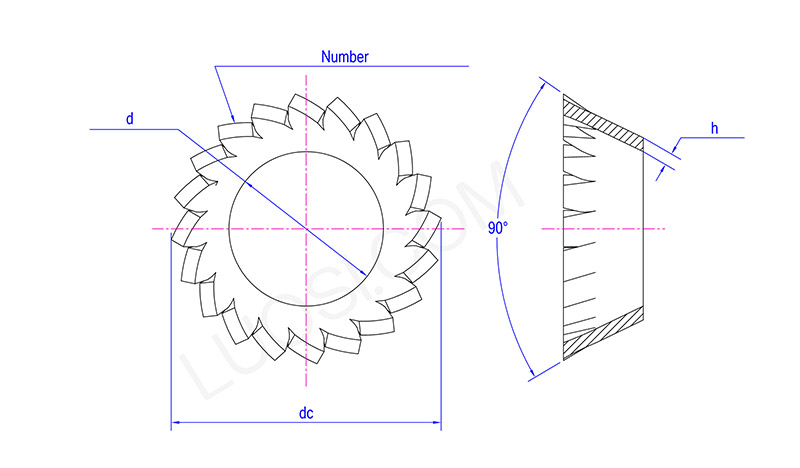

Countersunk External Tooth Serrated Conical Lock Washers

isn	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d maks	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Bilangan Bilangan gigi min	10	12	12	14	14	16	18	20	26	28	30

(3) Jajarkan mesin basuh dengan betul

Selitkan Pencuci Kunci Kon Bergerigi Gigi Luar Countersunk pada skru benam, kemudian masukkan keseluruhan set ke dalam lubang pelekap. Tirus dalam mesin basuh akan menjajarkan dirinya agar sesuai dengan sudut kepala skru.

(4) Ketatkan tangan dahulu

Mulakan dengan memutar skru dengan tangan. Pastikan ia rata pada mesin basuh dan pastikan ia lurus – tiada senget.

(5) Ketatkan kepada tork standard

Gunakan sepana dan ketatkan kepada spesifikasi tork biasa. Picit ia hanya cukup untuk meratakan kon itu sedikit supaya ia memberikan ketegangan musim bunga, dan biarkan gigi luar menggigit perlahan-lahan ke permukaan.

(6) Beberapa perkara yang perlu diperhatikan

Jangan terlalu ketat – Berpegang pada tork yang disyorkan. Jangan gunakan sepana impak untuk menukulnya.

Jangan sekali-kali tindanan pencuci – Hanya gunakan satu setiap skru. Menyusunnya menghasilkan tekanan tidak sekata, membengkokkan mesin basuh dan mematikan keupayaan menguncinya.
