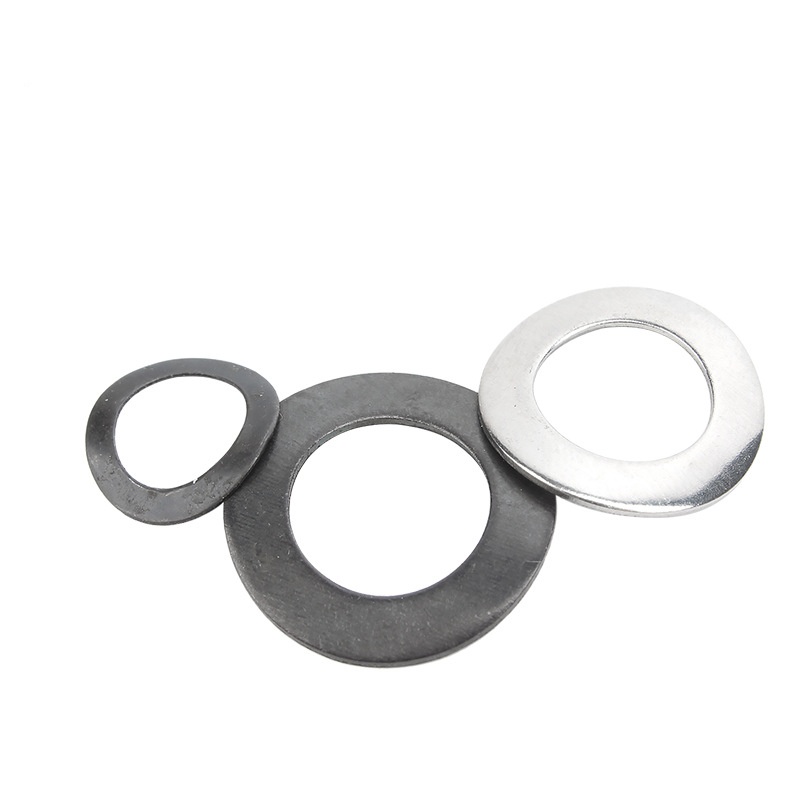

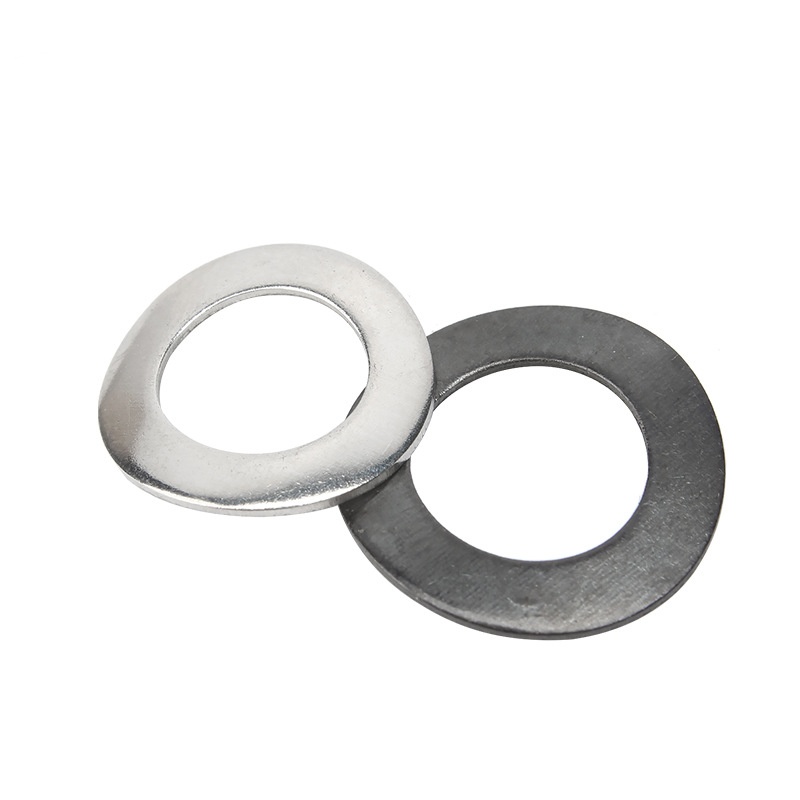

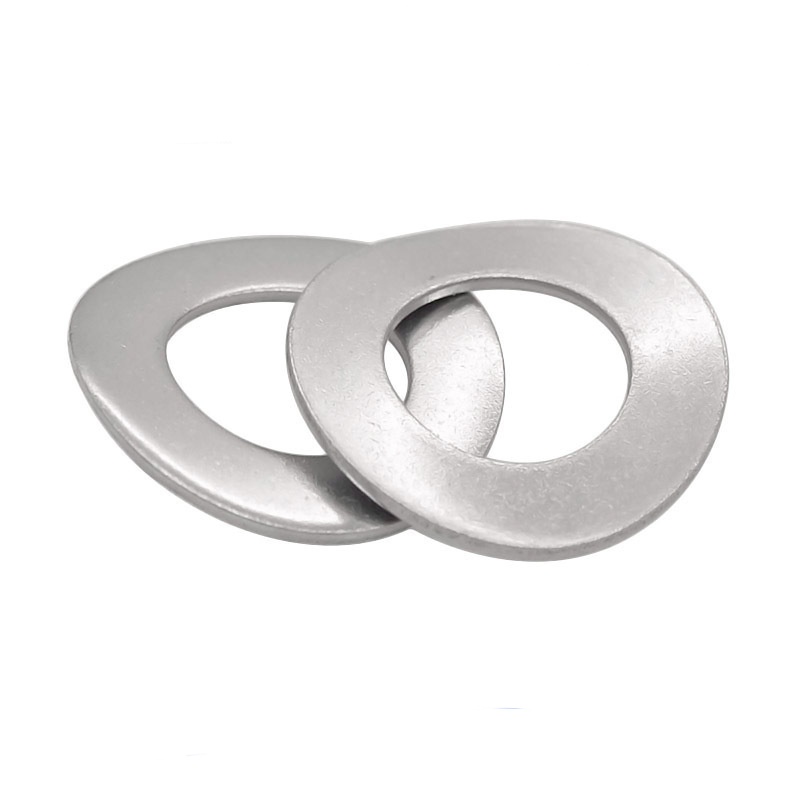

DIN137A Pencuci Spring Melengkung

Pencuci Spring Lengkung DIN137A yang dihasilkan oleh Kilang Xiaoguo® mempunyai reka bentuk yang unik. Reka bentuk ini boleh memberikan daya pramuat paksi yang stabil antara komponen seperti galas, menghapuskan kelegaan paksi, menghalang mesin basuh daripada bergegar, dan dengan itu mengelakkan menjejaskan penggunaan keseluruhan.

Hantar Pertanyaan

Penerangan Produk

Pencuci Spring Lengkung DIN137A ialah gasket logam elastik dengan struktur lenturan berbentuk arka tunggal atau berbilang. Ia menjana daya pramuat anjal melalui ubah bentuk arkanya sendiri dan dipasang di bawah bolt dan nat. Ia digunakan untuk menghapuskan jurang dalam sambungan pengikat, mengekalkan daya pramuat, mengimbangi pengembangan atau haus haba, dan menahan getaran sederhana.

Nama	DIN137A Pencuci Spring Melengkung
bahan	Keluli tahan karat/keluli aloi/keluli karbon/loyang/keluli spring
Piawaian	DIN137A
Benang	Metrik/Metrik
Saiz	M2-M12
Selesai	Zink/Hitam/Semulajadi/lain-lain
Boleh disesuaikan	YA
Sampel	YA

Pengenalan Struktur

Apakah rupa struktur Pencuci Spring Lengkung DIN137A? Secara ringkas, ia adalah cincin logam kecil dengan bentuk arka.

【Bentuk keseluruhan】

Pencuci Spring Lengkung DIN137A bukanlah mesin basuh rata biasa. Jika anda memegangnya di tangan anda, anda akan melihat bahawa ia membonjol dengan sendirinya, tidak kekal rata. Bergantung pada cara ia membonjol, terdapat dua struktur:

（1）Bentuk arka gelombang tunggal (seperti jambatan gerbang kecil)

Keseluruhan mesin basuh mempunyai bentuk arka tunggal, dengan bahagian tengah lebih tinggi dan bahagian tepi lebih rendah, menyerupai jambatan gerbang mini. Dalam keadaan bebasnya, ketinggian semula jadinya jauh lebih besar daripada ketebalannya. Apabila ia diratakan, ia akan menghasilkan tujahan terbalik.

（2）Berbilang gelombang (seperti kerepek kentang berombak)

Mesin basuh mempunyai dua atau lebih gelombang, dengan puncak dan lembah berselang-seli dan bergelung di sekeliling lilitan. Apabila struktur ini dimampatkan, ubah bentuk tidak begitu ketara seperti gelombang tunggal, tetapi keanjalannya lebih seragam.

Kedua-dua jenis pencuci ini kedua-duanya adalah cincin bulat lengkap, dengan lubang di tengah dan tiada luka di sekeliling tepi. Ketebalan bahan adalah sama sepanjang.

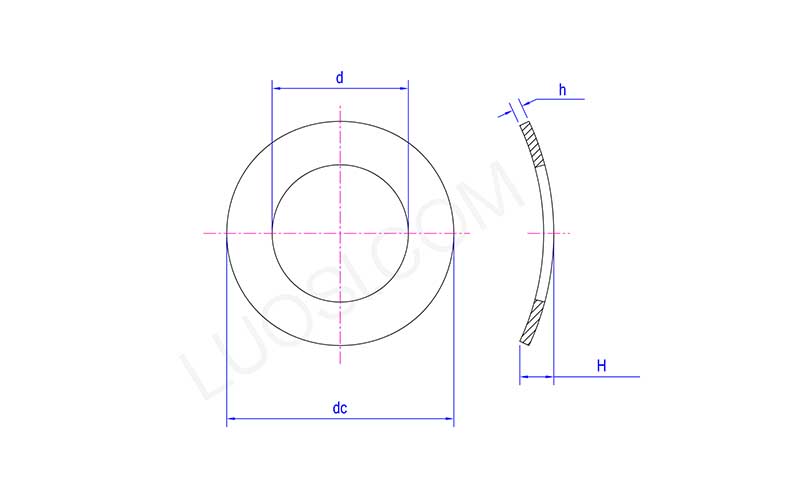

DIN137A Curved Spring Washer

isn	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d maks	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc maks	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H maks	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Bahagian struktur utama】

（1）Kontur berbentuk arka (teras)

Gasket tidak rata dalam keadaan bebasnya; sebaliknya, ia membentangkan permukaan arka tunggal (seperti jambatan gerbang) atau berbilang riak (seperti gelombang) di sepanjang arah bulat.

Bentuk melengkung/gelombang ini adalah sumber keanjalan.

（2）Gelung tertutup bukan pemotongan

Pencuci Spring Lengkung DIN137A adalah cincin lengkap tanpa sebarang potongan lingkaran.

（3）Bahagian ketebalan seragam

Ketebalan gasket adalah seragam di seluruh lilitan, tanpa sebarang perubahan beransur-ansur atau penipisan tempatan.

（4）Nisbah diameter luar kepada diameter dalam

Nisbah diameter luar kepada diameter dalam mempengaruhi kekakuan dan kawasan sokongan mesin basuh.
