Bebibir Heksagon Memotong Sendiri Bolt Penambat Konkrit

Bolt Penambat Konkrit Pemotong Sendiri Bebibir Heksagon kilang Xiaoguo® – reka bentuk sekeping dengan kepala bebibir dan benang pengetuk yang keras. Tiada lengan pengembangan, tiada tepi retak seperti bolt lama. Boleh tanggal dan boleh digunakan semula. Lebih kuat dalam konkrit dan batu. Harga borong tersedia – minta sebut harga.

Hantar Pertanyaan

Penerangan Produk

Hexagon Flange Self Cutting Concrete Anchor Bolt dari China Xiaoguo® terdiri daripada lima bahagian: kepala, bebibir, aci, benang pemotong sendiri dan bahagian panduan ekor.

1.Kepala Bebibir Hex

Kepala adalah bentuk heksagon standard, dan lebar sisi bertentangan mematuhi dimensi kepala heksagon DIN. Di bawah kepala adalah cakera bebibir yang dibentuk secara bersepadu.

Fungsi:

Sepana soket standard penyesuai kepala heksagon atau sepana impak tersedia, menjadikan pemasangan mudah.

Bebibir meningkatkan kawasan sentuhan dengan komponen tetap, menghalang pemampatan bahan lembut.

Bahagian bawah bebibir dilengkapi dengan gerigi jejari, yang menghalang longgar akibat getaran selepas diketatkan.

2. Bahagian rod dan bahagian peralihan berulir

Peralihan rod: Terdapat rod ringan pendek (kira-kira 2–3 mm) di bawah bebibir penyambung. Ini menghalang akar benang daripada terlalu pekat dan juga menyediakan permukaan galas yang licin untuk bebibir.

3.Pemotongan sendiri / Benang Ketik

Benang metrik standard, dengan sudut profil gigi 60°, gigi tajam dan bermata tajam.

Benangnya tidak simetri. Bahagian hadapan bahagian hadapan lebih curam manakala bahagian belakang lebih lembut, yang sesuai untuk memotong substrat.

4. Bahagian pemandu ekor

Bimbing Bolt Penambat Konkrit Pemotong Sendiri Bebibir Heksagon ke dalam lubang yang digerudi untuk mengelakkan sebarang penyelewengan semasa penglibatan awal benang.

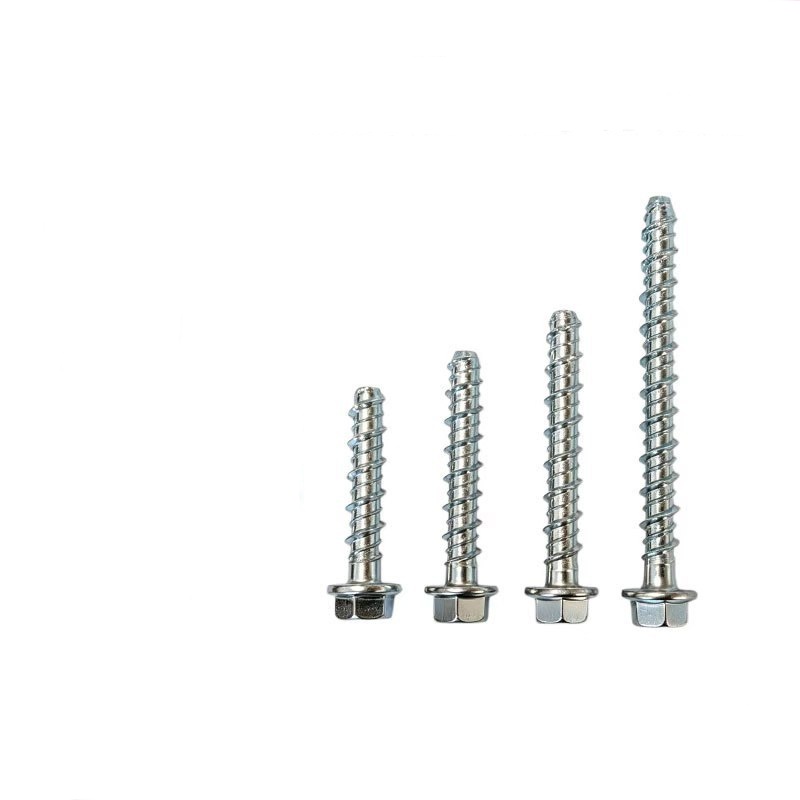

Hexagon Flange Self Cutting Concrete Anchor Bolt

Bebibir Heksagon Memotong Sendiri Bolt Penambat Konkrit VS Bolt penambat pengembangan tradisional

Mengambil kira pelbagai aspek dan membuat perbandingan menyeluruh antara Bolt Anchor Konkrit Pemotong Sendiri Bebibir Heksagon dan bolt penambat pengembangan tradisional.

1. Perbandingan langsung telah dibuat dari segi langkah pemasangan, keperluan substrat, kapasiti galas beban dan kebolehpecahan, dsb.

Projek perbandingan Hexagon Flange Pemotongan Sendiri Concrete Anchor Bolt Bolt penambat pengembangan tradisional

Langkah pemasangan ① Menggerudi → ② Membersihkan lubang → ③ Memasukkan ① Menggerudi → ② Membersihkan lubang → ③ Memasukkan tiub pengembangan → ④ Mengetuk kepala kon → ⑤ Mengetatkan nat

Alat pemasangan Gerudi impak + sepana soket / sepana impak Gerudi impak + tukul + sepana

Adakah perlu untuk menyerang? Tidak perlu. Diperlukan

Keperluan Margin/Jarak Kecil Besar

Risiko bahan asas Tiada tegasan pengembangan, tidak menyebabkan keretakan konkrit Tegasan pengembangan yang berlebihan boleh mengakibatkan keretakan konkrit

Adakah ia akan beroperasi sejurus selepas pemasangan? Ya Ya

2. Perbandingan masa pemasangan (operasi satu orang, bolt sauh tunggal)

Hexagon Flange Pemotongan Sendiri Bolt Konkrit: Anggaran 40 hingga 60 saat (penggerudian + pembersihan + pemasukan)

Bolt penambat pengembangan tradisional： Kira-kira 90 - 120 saat (penggerudian + pembersihan + sisipan + pengetuk + pengetatan)

3. Kos kerja semula dan pembaikan

Hexagon Flange Self Cutting Concrete Anchor Bolt：Semasa pemasangan, sepana tork boleh mengawal tork dengan mudah dan tidak akan retak konkrit.

Baut penambat pengembangan tradisional：Semasa proses pemasangan, daya yang berlebihan dikenakan, menyebabkan konkrit retak. Ia adalah perlu untuk mengeluarkan bahagian lama dan menggerudi lubang baru, yang memakan masa dan mungkin juga menjejaskan penampilan.

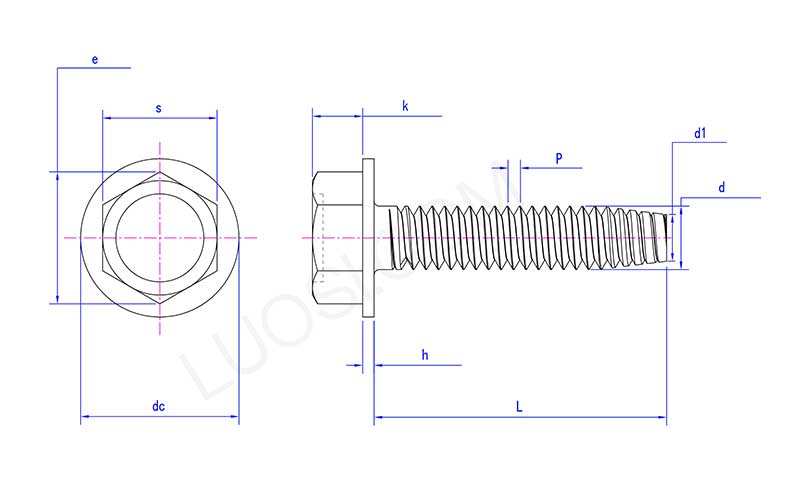

Hexagon Flange Self Cutting Concrete Anchor Bolt

isn	#2	#3
P	56	48
s maks	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k maks	0.05	0.055
k min	0.04	0.044
dc maks	0.166	0.177
de min	0.154	0.163
h maks	0.016	0.016
h min	0.01	0.01
d maks	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078
