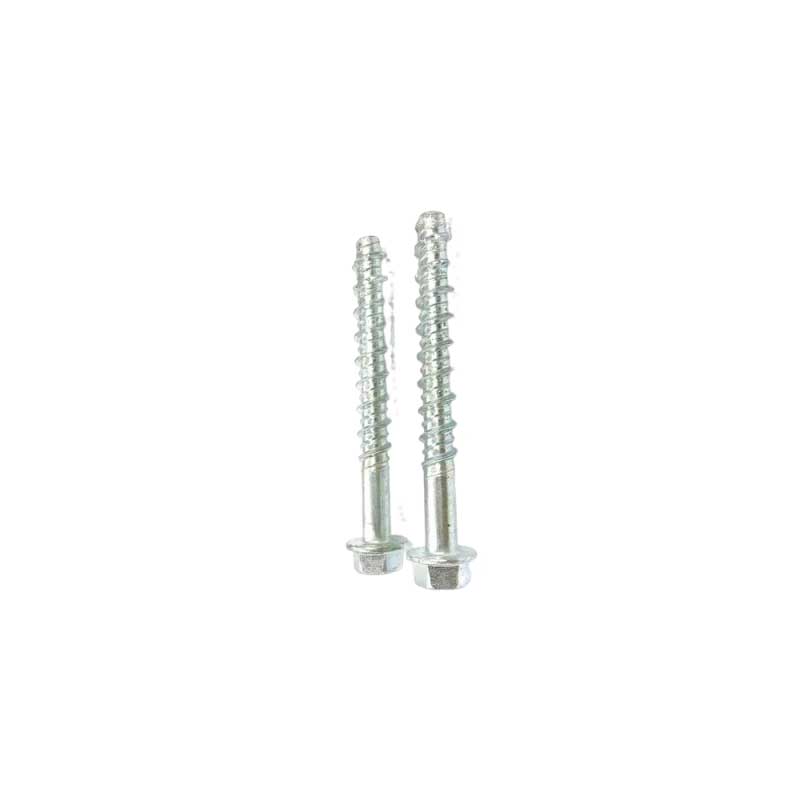

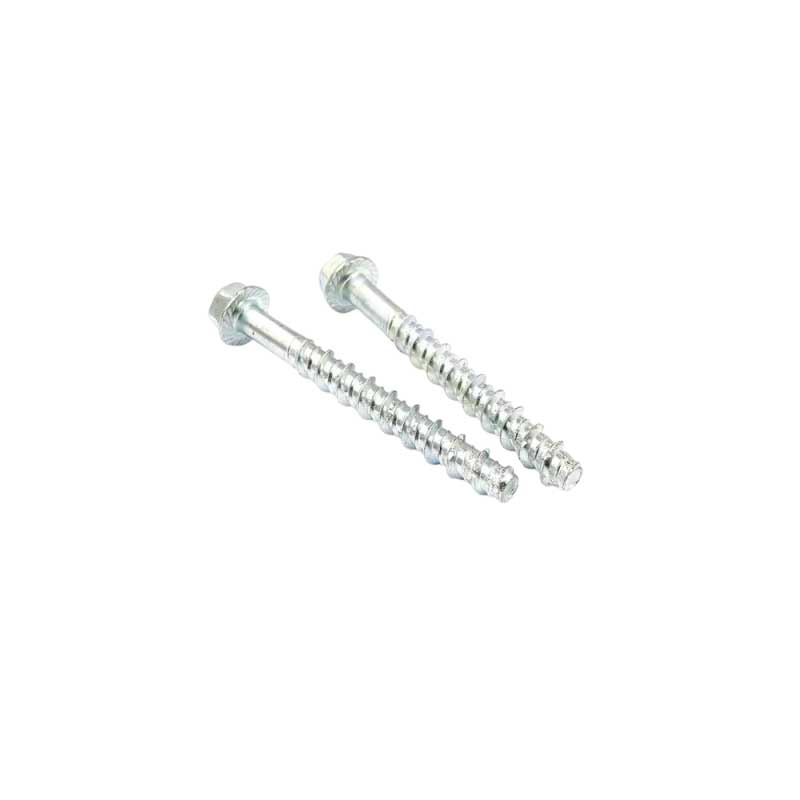

Bebibir Heksagon Menoreh Sendiri Bolt Penambat Konkrit

Kilang Xiaoguo mempunyai pengalaman bertahun-tahun dalam perdagangan eksport. Bolt Anchor Concrete Flange Hexagon Self Tapping ini meliputi saiz dari M6 hingga M16. Semasa pembinaan, tork pengetatan yang munasabah mesti dikawal untuk mengelakkan benang tertanggal dan merosakkan bahan asas. Bahan karbon dan keluli tahan karat menyesuaikan diri dengan keadaan suhu yang berbeza, memastikan pemasangan yang selamat dan boleh dipercayai.

Hantar Pertanyaan

Penerangan Produk

Berikut ialah pengenalan kepada sifat mekanikal dan parameter pemasangan Bolt Anchor Konkrit Penorehan Sendiri Bebibir Heksagon dari China Xiaoguo®.

1. Parameter pemasangan yang disyorkan

Diameter nominal	Diameter mata gerudi (mm)	Kedalaman penggerudian (mm)	Ketebalan substrat minimum (mm)	Kelegaan minimum (mm)	Jarak minimum (mm)	Tork pemasangan (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

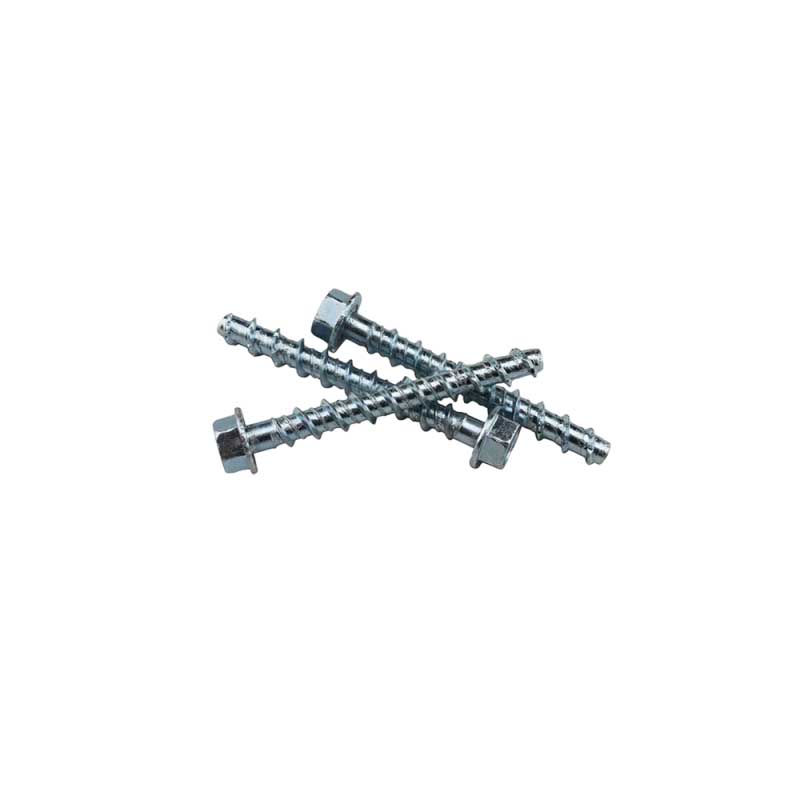

Hexagon Flange Self Tapping Concrete Anchor Bolt

Kaedah penggerudian: Gunakan gerudi tukul bersama dengan mata gerudi aloi keras.

Keperluan pembersihan: Gunakan pam udara atau pembersih vakum untuk meniup sekurang-kurangnya 4 kali. Seharusnya tiada habuk yang kelihatan di dalam lubang.

Alat pemasangan: Sepana impak atau sepana tork, dengan soket heksagon.

2. tork pemasangan dan keperluan mengetatkan

Tork pemasangan hendaklah dikekalkan dalam julat yang disyorkan. Tork yang tidak mencukupi akan membawa kepada penambat yang tidak mencukupi; tork yang berlebihan boleh menyebabkan gelinciran benang atau kerosakan setempat pada konkrit.

Selepas pemasangan, permukaan bawah kepala bebibir hendaklah bersentuhan rapat dengan komponen tetap, dan Bolt Anchor Konkrit Ketuk Sendiri Bebibir Heksagon tidak boleh diputar dengan tangan.

3. Had persekitaran dan suhu

Suhu persekitaran yang berkenaan: Keluli karbon, salutan elektro-galvani: -40°C hingga +80°C

Keluli tahan karat boleh menahan suhu yang lebih tinggi sedikit sehingga ≤ 120°C.

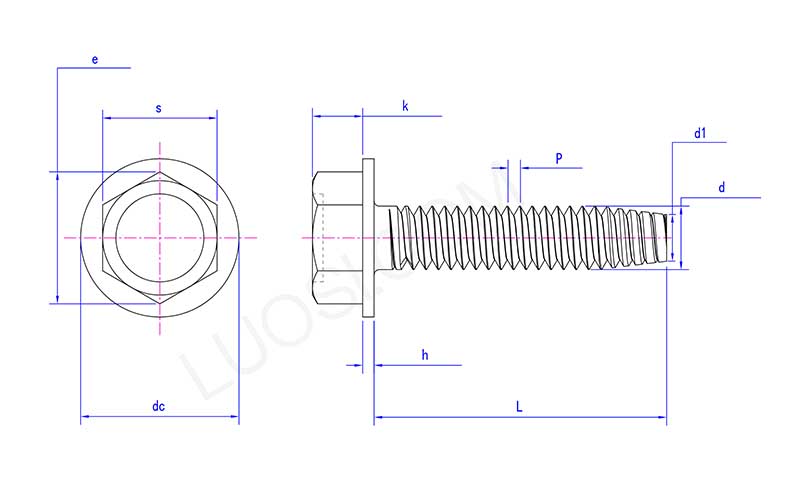

Hexagon Flange Self Tapping Concrete Anchor Bolt

isn	#2	#3
P	56	48
s maks	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k maks	0.05	0.055
k min	0.04	0.044
dc maks	0.166	0.177
de min	0.154	0.163
h maks	0.016	0.016
h min	0.01	0.01
d maks	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078

Ralat dan Penyelesaian Biasa

Berikut ialah 4 kesilapan paling biasa yang paling mungkin berlaku apabila memasang Hexagon Flange Self Tapping Concrete Anchor Bolt , bersama-sama dengan penyelesaian yang sepadan.

1.Diameter mata gerudi tidak betul.

Prestasi: Mata gerudi berdiameter 1-2 mm lebih besar daripada bolt penambat yang digunakan. Selepas bolt penambat dipasang, ia longgar.

Sebab: Lubangnya terlalu besar, dan benang tidak dapat mencapai dinding dalam lubang, menyebabkan tiada penglibatan yang berkesan.

Pendekatan yang betul: Gunakan mata gerudi dengan diameter nominal yang sama dengan bolt penambat.

2. Pembersihan lubang yang tidak mencukupi atau pembersihan lubang yang tidak lengkap

Prestasi: Rintangan sangat berbeza apabila masuk.

Sebab: Habuk terkumpul di dalam lubang, menghalang benang daripada terlibat.

Prosedur yang betul: Selepas menggerudi, tiup udara sekurang-kurangnya 4 kali sehingga udara yang ditiup bebas daripada habuk yang jelas. Sebagai alternatif, anda boleh menggunakan pembersih vakum.

3. Kedalaman penggerudian tidak mencukupi.

Prestasi: Bolt penambat telah diketatkan sepenuhnya, tetapi bebibir masih belum bersentuhan dengan komponen tetap.

Sebab: Kedalaman lubang tidak mencukupi.

Pendekatan yang betul: Kedalaman lubang hendaklah 5-10 mm lebih besar daripada kedalaman benam berkesan bolt penambat.

4. Condongkan apabila mengetatkan

Prestasi: Bolt Penambat Konkrit Penoreh Sendiri Bebibir Heksagon menjadi senget selepas diskrukan.

Sebab: Mata gerudi tidak berserenjang, atau sudut sepana yang digunakan semasa memasukkan tidak betul.

Pendekatan yang betul: Pastikan gerudi elektrik berserenjang dengan substrat semasa penggerudian; pada mulanya, pegang bolt penambat pada tempatnya dengan tangan anda apabila mengacaukannya.
