Skru Metrik Untuk Kimpalan Unjuran Rintangan

Skru metrik untuk kimpalan unjuran rintangan direka khas untuk kimpalan titik rintangan. Tonjolan kecil pada tapak akan cair semasa proses kimpalan, membentuk ikatan yang kukuh dengan permukaan logam. Syarikat Xiaoguo® mempunyai stok yang mencukupi.

Model:BS 7670-1-2004

Hantar Pertanyaan

Penerangan Produk

Skru metrik untuk kimpalan unjuran rintangan terutamanya terdiri daripada badan skru dan kepala dengan struktur protrusi khas. Bahagian badan skru mempunyai benang metrik standard, yang sesuai untuk dipadankan dengan yang sepadankacangatau komponen dengan benang dalaman.

Parameter produk

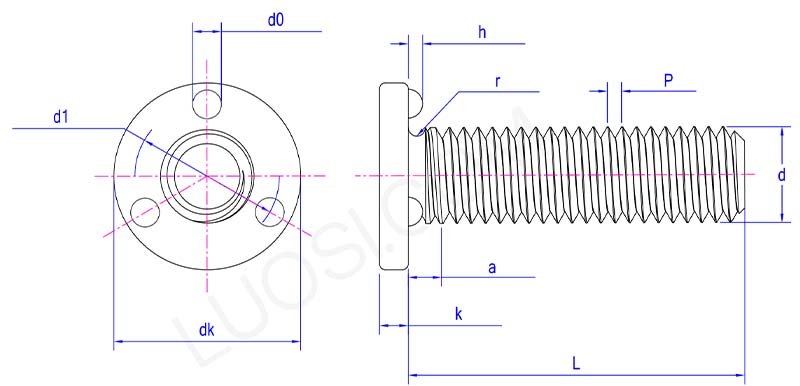

metric screw for resistance projection welding parameter

isn	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
maks	1.25	1.75	2	2.5	3.13	3.75	4.38
dk maks	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k maks	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k min	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 maks	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 min	4.5	6	7.5	9	12	15	18
d0 maks	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 min	0.9	1.2	1.5	1.8	2.4	3	3.6
h maks	0.55	0.7	0.85	1	1.3	1.6	1.9
h min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r maks	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Ciri produk

Skru metrik untuk kimpalan unjuran rintangan ialah tonjolan unik pada kepala. Tonjolan ini mempunyai bentuk biasa dan saiz seragam. Semasa mengimpal, mereka boleh menumpukan arus dengan tepat, memastikan proses kimpalan yang stabil dan boleh dipercayai dan meningkatkan kualiti kimpalan dengan ketara. Disebabkan oleh daya tertumpu pada tonjolan, proses kimpalan mempunyai kesan haba yang agak kecil pada bahagian lain bahan kerja.

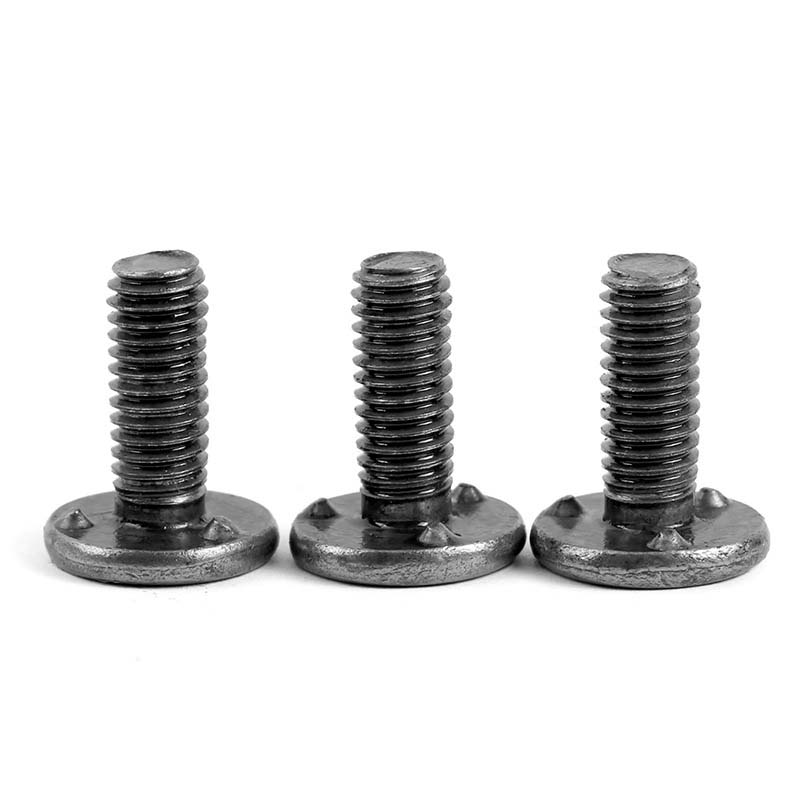

Skru metrik ini mempunyai tiga tonjolan kecil berhampiran kepala. Gunakan pistol kimpalan untuk menekannya pada logam. Tonjolan akan segera memfokuskan haba, mencairkan titik dan menyebabkan kepala skru bercantum dengan permukaan. Ini dengan cepat mencipta titik berulir yang kuat dan dipasang siram.

Berbanding dengan kimpalan konvensional, skru kimpalan unjuran memerlukan pistol kimpalan khas, tetapi ia lebih bersih / lebih cepat daripada kancing kimpalan arka. Tidak memerlukan gas pelindung atau spacer seramik. Kimpalan plug-in boleh mengawal mata kimpalan dengan tepat, memastikan hasil yang konsisten setiap kali.

Skru metrik untuk kimpalan unjuran rintangan boleh digunakan untuk pintu penyelenggaraan saluran paip HVAC. Gunakannya untuk kimpalan titik rintangan, yang boleh mencapai penguncian kekal. Kimpal skru M4 di sekeliling bukaan. Betulkan pintu pemeriksaan dengan mesin basuh kunci. Benang tidak akan longgar apabila penapis diganti setiap suku tahun. Kurangkan panggilan penyelenggaraan sebanyak 90%.
