Jenis metrik u 12 skru flange pion

Jenis Metrik U 12 Pie Flange Screws sesuai untuk pemasangan yang tepat dan selamat. Kilang Xiaoguo® dapat memenuhi keperluan anda. Kami menghasilkan selaras dengan standard pelaksanaan ASME/ANSI B18.2.5M-2009. Pesan sekarang dan dapatkan skru yang boleh dipercayai yang anda perlukan.

Hantar Pertanyaan

Penerangan Produk

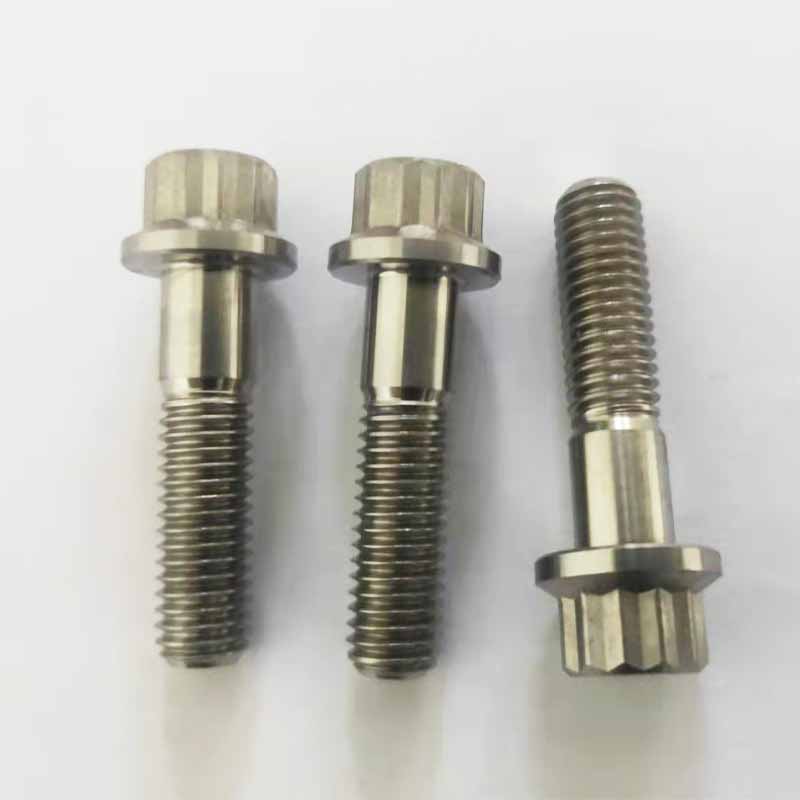

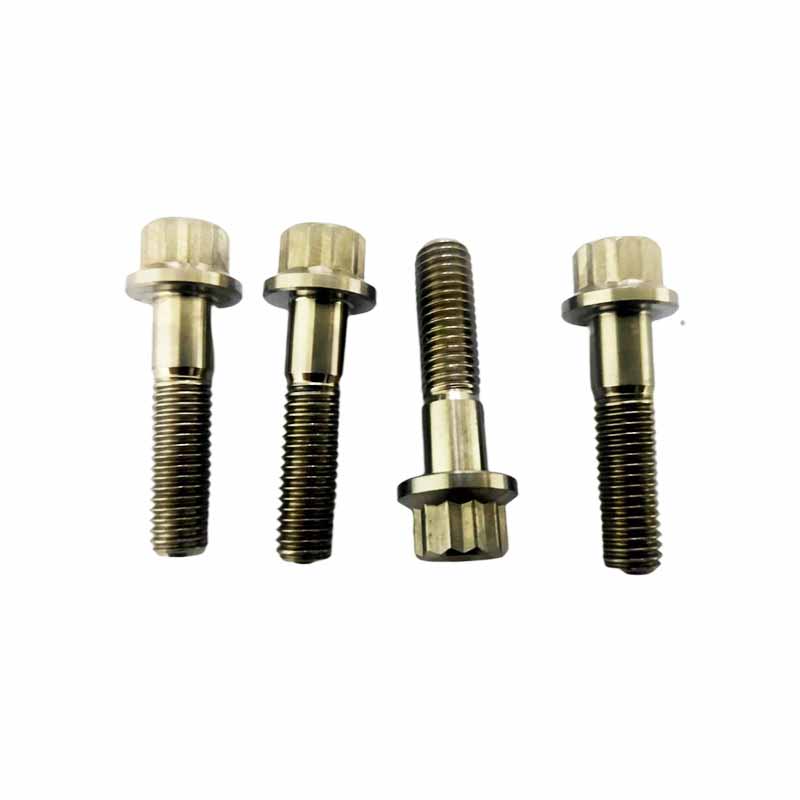

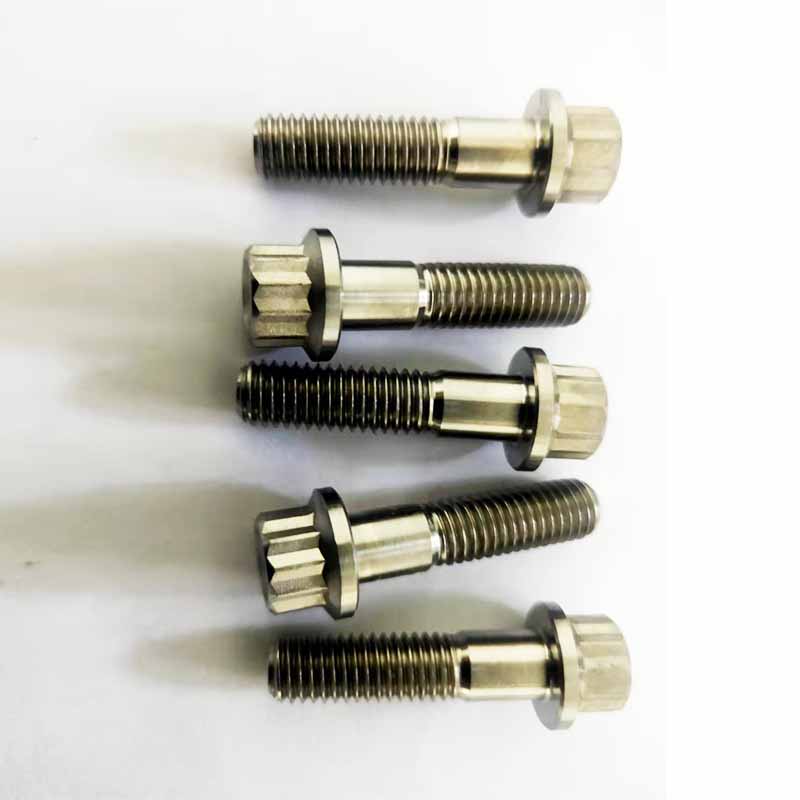

Jenis metrik U 12 Pion Flange Screw mempunyai 12 sudut di kepala. Apabila diperketatkan, ia mempunyai kawasan hubungan yang lebih besar dan boleh memohon tork yang lebih besar. Terdapat plat bebibir berbentuk U di bawah skru, yang boleh meningkatkan kawasan hubungan dengan bahagian yang disambungkan dan menyebarkan tekanan.

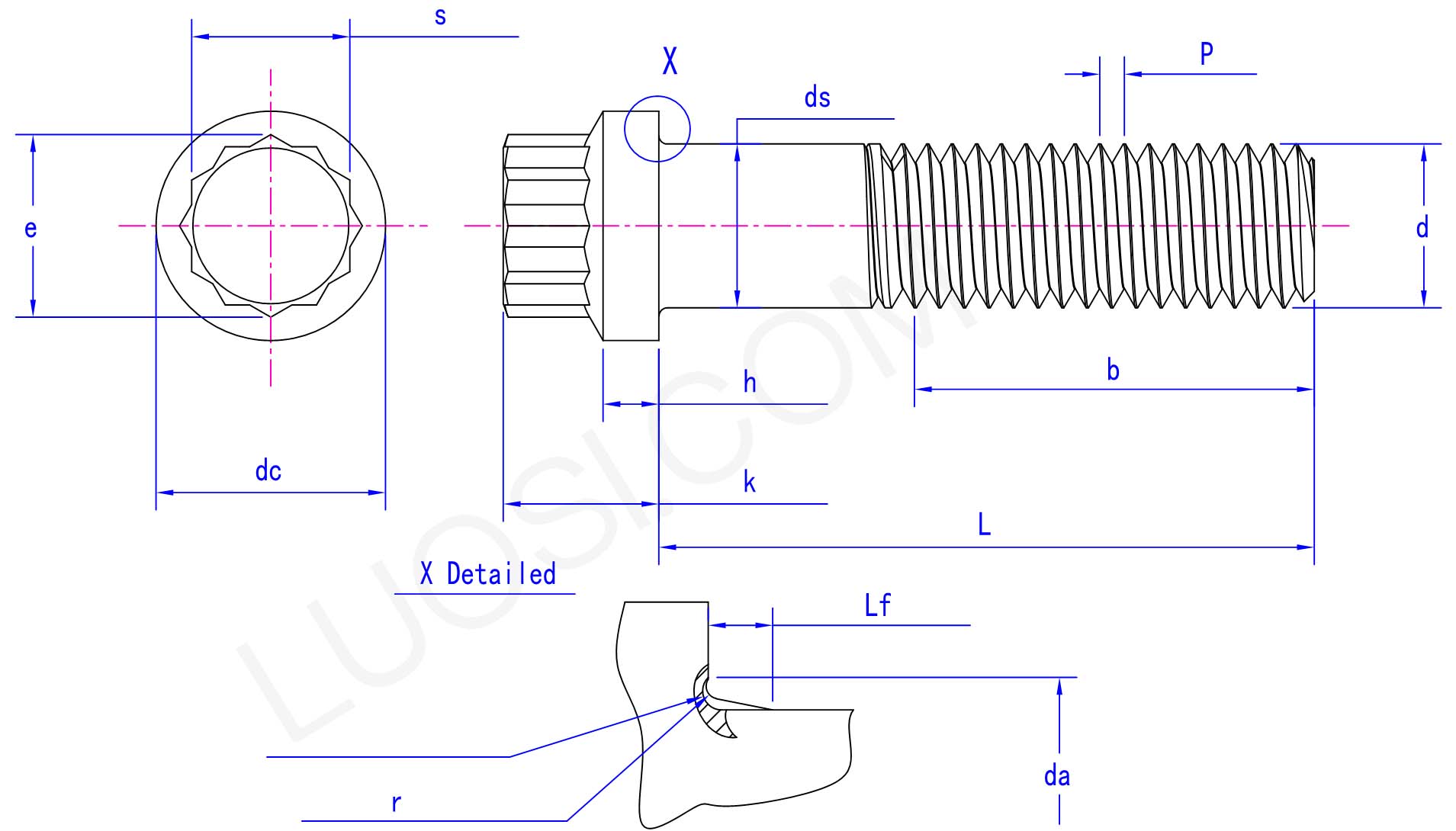

Metric Type U 12 Piont Flange Screw

Ciri dan parameter

Jenis metrik U 12-titik skru tahan terhadap kakisan semburan garam. Reka bentuk potong bawah sering digunakan dalam keluli tahan karat, yang dapat mengurangkan kakisan celah. Permukaan pengedap bebibir, mereka adalah pilihan yang ideal untuk pagar kapal atau infrastruktur pantai. Mereka boleh menghalang longgar. Permukaan bawah flange yang bergerigi mempunyai permukaan meshing, yang sesuai untuk penggetar perindustrian atau kurungan penjana yang tidak memerlukan pencuci penguncian.

Jenis metrik U 12 ponder flange skru digunakan untuk mengikat manifold ekzos turbin. Kebocoran manifold akan mengurangkan kecekapan turbin. Mereka boleh menahan kitaran haba 900 ° C. Alur berbentuk U boleh menghalang bebibir dari melengkung apabila diperketatkan. Apabila ejen anti-sticking nikel digunakan, tampalan tembaga akan terbakar. Menggantikannya setiap 50,000 batu dipandu; Keletihan haba boleh menyebabkan paip ekzos pecah.

Jenis metrik U 12-titik skru digunakan untuk menetapkan penutup kotak gear turbin angin. Getaran turbin boleh menyebabkan skru tradisional berundur. Mereka boleh mengunci plat penutup selama lebih dari 20 tahun. Bahagian pemotongan bawah boleh memainkan peranan dalam penyerapan kejutan. Apabila menggunakan pengganda tork 12-titik pada ketinggian, pengetatan yang tidak mencukupi boleh menyebabkan habuk masuk dan merosakkan gear.

Jenis metrik U 12 Pion Flange Screw mempunyai daya pengikat yang sangat kuat. Reka bentuk 12 sudut membolehkannya menahan tork yang lebih besar apabila diperketatkan. Di samping itu, bebibir berbentuk U meningkatkan geseran, menjadikannya sukar untuk melonggarkan walaupun dalam persekitaran bergetar. Mereka sangat dipercayai dan boleh menyimpan bahagian sambungan yang stabil sepanjang masa.

Parameter produk

Mon	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds max	5	6	8	10	12	14	16	20	24	30	36
DS min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
s max	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
E min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
DC Max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
DC min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
H min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k max	5	6	8	10	12	14	16	20	24	30	36
K min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
Ya max	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r max	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
R min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
