Pencuci Tab Keluli Hitam Dengan Tab Panjang dan Sayap

Pencuci Tab Keluli Hitam Dengan Tab Panjang dan Sayap yang dihasilkan oleh kilang Xiaoguo® mempunyai struktur yang ringkas, yang mudah dikendalikan dan digunakan. Semasa pemasangan, hanya sepana biasa diperlukan, dan tiada alat tambahan diperlukan.

Hantar Pertanyaan

Penerangan Produk

Pemasangan Pencuci Tab Keluli Hitam Dengan Tab Panjang dan Sayap melibatkan empat langkah mudah. Sila ikuti urutan berikut untuk operasi bagi memastikan kesan penguncian yang selamat.

【1】Alat

Sepana (digunakan untuk mengetatkan nat atau bolt)

Playar hidung mancung atau playar hidung rata (digunakan untuk membengkokkan bahagian telinga)

(Pilihan) Tukul + pemutar skru Phillips (untuk pencuci yang lebih tebal)

Black Steel Tab Washers With Long Tab and Wing

【2】Langkah-langkah pemasangan

（1）Pastikan mesin basuh

Lekapkan bolt melalui lubang bahan kerja. Letakkan Pencuci Tab Keluli Hitam Dengan Tab Panjang dan Sayap pada bolt, pastikan tab panjang dan tab pendek menghadap ke luar. Pastikan mesin basuh terletak rata pada permukaan. Skrukan nat dengan tangan, jangan ketatkan sepenuhnya lagi.

（2）Ketatkan nat

Gunakan sepana untuk mengikat nat sehingga mencapai tork yang diperlukan.

（3）Bengkokkan tab pendek

Pegang tab pendek dengan playar dan lipat ke atas. Bengkokkannya rapat pada satu muka rata kacang.

（4）Bengkokkan tab panjang

Gunakan playar untuk membengkokkan tab panjang ke bawah atau ke tepi. Lipat ke dalam alur pada bahagian, atau bengkokkannya dengan kuat pada tepi bahagian.

Black Steel Tab Washers With Long Tab and Wing

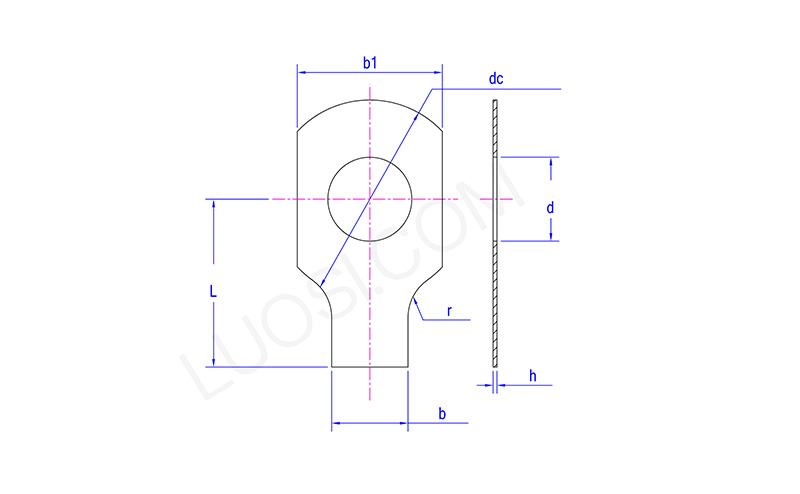

isn	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】Pemeriksaan pemasangan

Telinga pendek dilekatkan rapat pada satah kacang, menghalang kacang daripada berputar.

Telinga panjang dipasang dengan kukuh dan Pencuci Tab Keluli Hitam Dengan Tab Panjang dan Sayap tidak boleh berputar berbanding bahan kerja.

Kedua-dua kepingan telinga tidak retak dan tiada lenturan atau kerosakan yang berlebihan.

【4】Nota untuk Perhatian

（1）Sekali guna: Selepas pemasangan, bahagian telinga dibengkokkan secara kekal. Apabila mengeluarkan, ia mesti diluruskan dengan memalu atau memotong. Pencuci Tab Keluli Hitam Dengan Tab Panjang dan Sayap tidak boleh digunakan semula.

（2）Jangan terlalu membengkok: Lenturan berulang atau sudut lenturan yang berlebihan boleh menyebabkan akar bahagian telinga pecah, kehilangan fungsi menguncinya.

（3）Jangan salah faham: telinga pendek harus sentiasa menghala ke atas, dan telinga panjang harus menghala ke bawah.
