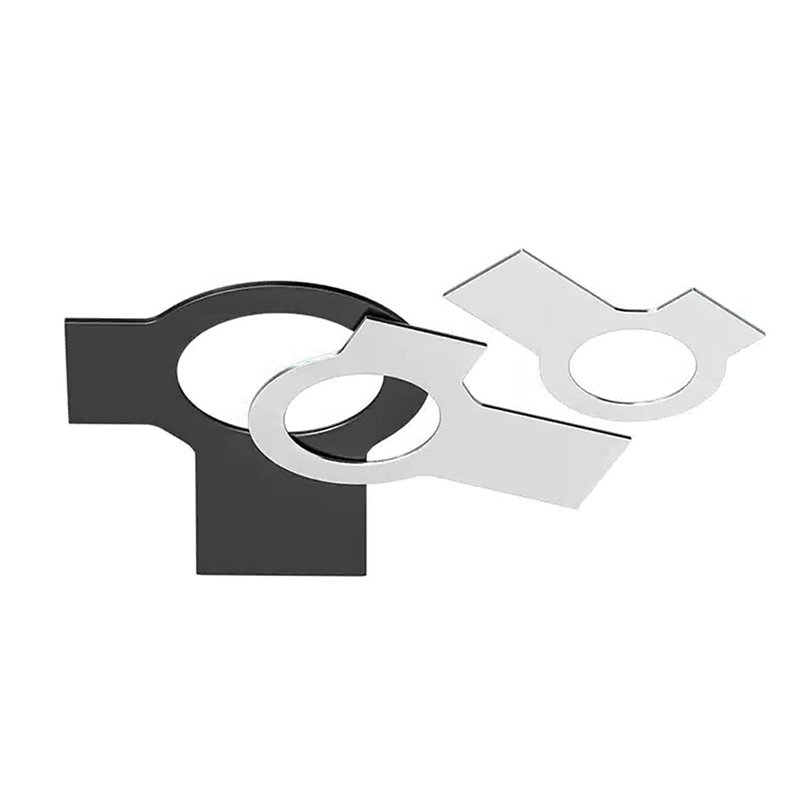

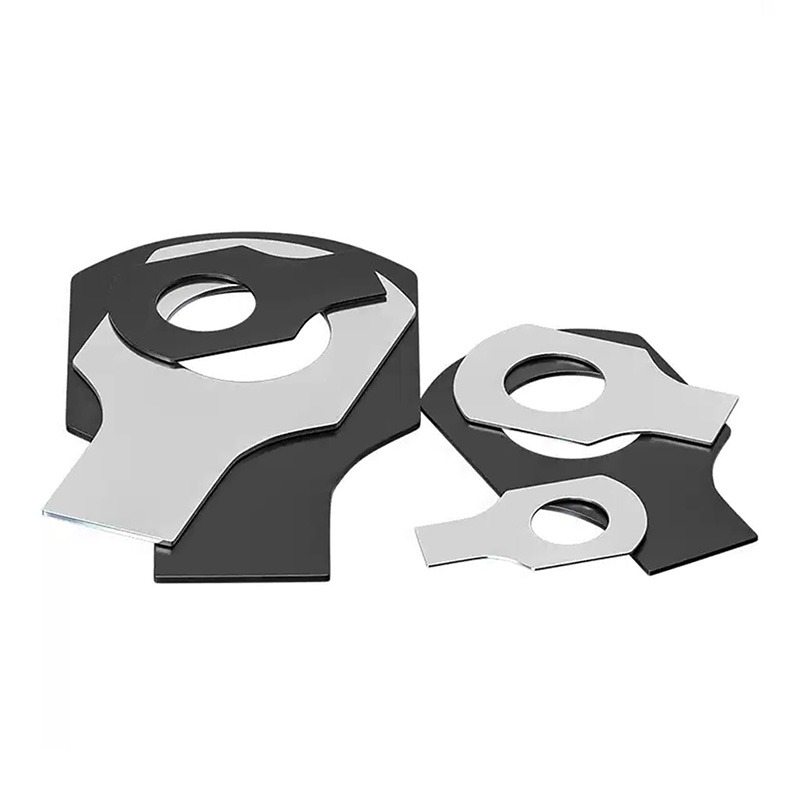

Pencuci Tab Dengan Tab Panjang Dan Sayap

Pencuci Tab dengan Tab Panjang dan Sayap yang dihasilkan oleh kilang Xiaoguo® mempunyai kebolehpercayaan yang sangat tinggi dari segi fungsi anti-longgar. Walaupun dalam keadaan getaran dan hentaman berterusan, mereka boleh mengekalkan keadaan penguncian yang baik.

Hantar Pertanyaan

Penerangan Produk

Prinsip kerja Pencuci Tab dengan Tab Panjang dan Sayap adalah berdasarkan penguncian mekanikal tulen, bukannya geseran atau keanjalan. Mekanisme teras adalah untuk membengkokkan dua kepingan telinga, dengan itu secara fizikal menghalang nat (atau kepala bolt) daripada berputar berbanding bahan kerja.

【1】Kerja khususproses

（1）Pemasangan biasa, dengan tab telinga dikhaskan

Letakkan Pencuci Tab dengan Tab Panjang dan Sayap pada bolt, kemudian ketatkan nat. Pada ketika ini, kedua-dua tab telinga kekal lurus dan belum dibengkokkan.

（2）Bengkokkan telinga pendek dan kunci kacang

Gunakan playar untuk membengkokkan telinga pendek ke atas, menjadikannya melekat pada satu sisi kacang. Telinga pendek harus diletakkan pada satah kacang untuk mengelakkannya daripada berputar.

（3）Bengkokkan telinga yang panjang dan betulkan Pencuci Tab dengan Tab Panjang dan Sayap

Bengkokkan telinga yang panjang ke bawah atau ke tepi, supaya mereka boleh mencengkam tepi bahan kerja, masukkan ke dalam lubang slot pada bahan kerja atau berehat pada tonjolan tetap.

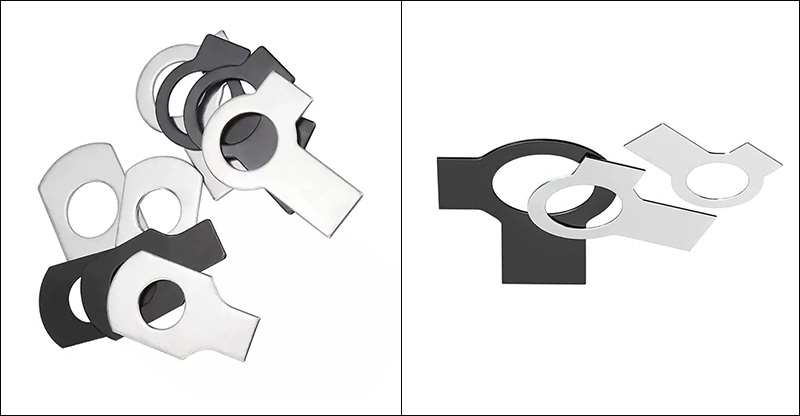

Tab Washers With Long Tab And Wings

【2】Penentuan kesan akhir

Telinga panjang memasang mesin basuh pada bahan kerja, memastikan mesin basuh tidak boleh berputar.

Telinga pendek mengunci nat dan mesin basuh bersama-sama, dan nat tidak boleh berputar sama ada.

Oleh kerana tiada gerakan relatif boleh berlaku antara mesin basuh dan nat, sambungan bolt dikunci sepenuhnya.

【3】Perbezaan daripada mekanisme anti-kelonggaran berasaskan geseran

Kunci geseran: Ia menghalang putaran dengan mencipta rintangan. Getaran boleh mengatasi rintangan ini dan menyebabkan longgar.

Pencuci Tab dengan Tab Panjang dan Sayap: Dengan cara gangguan fizikal langsung, selagi bahagian telinga tidak bengkok atau rosak, nat tidak akan berputar sama sekali. Mekanisme penguncian ini tidak terjejas oleh getaran, pelinciran atau perubahan suhu.

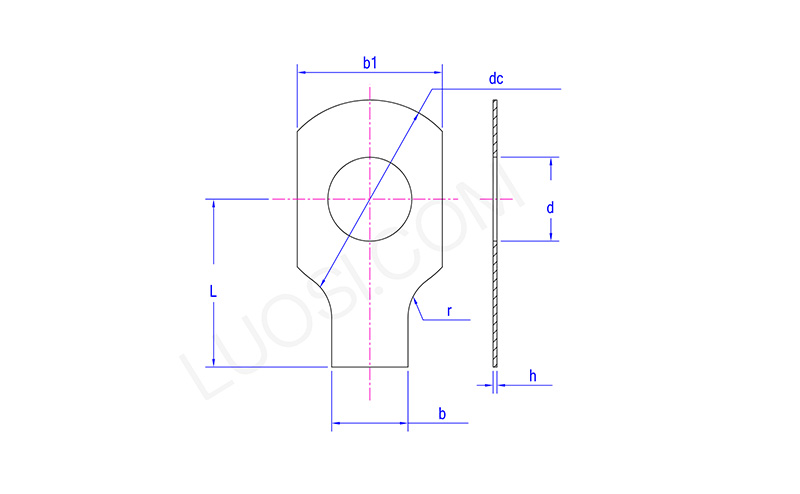

Tab Washers With Long Tab And Wings

isn	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
