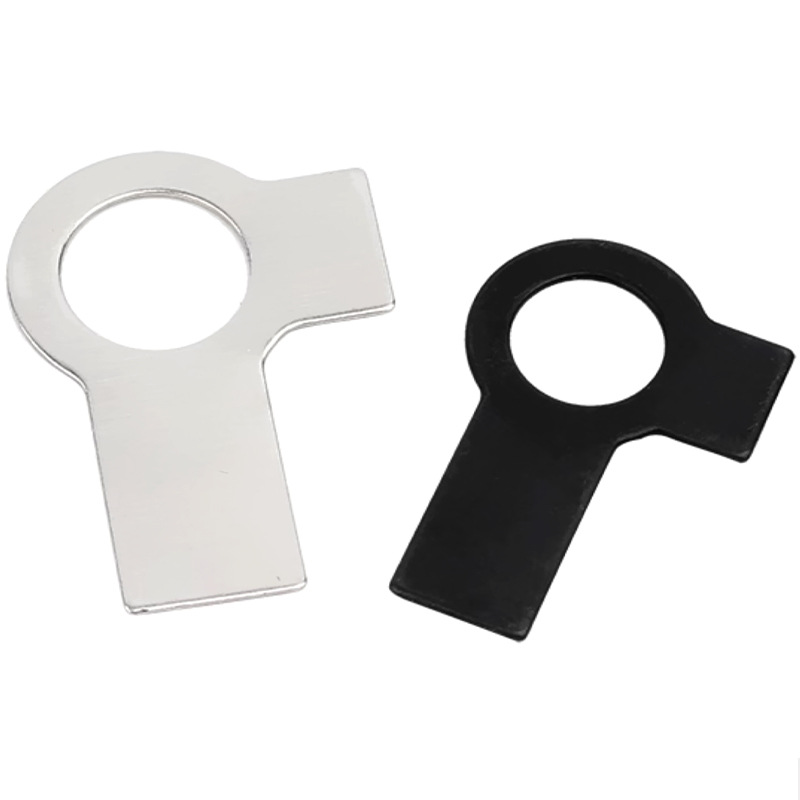

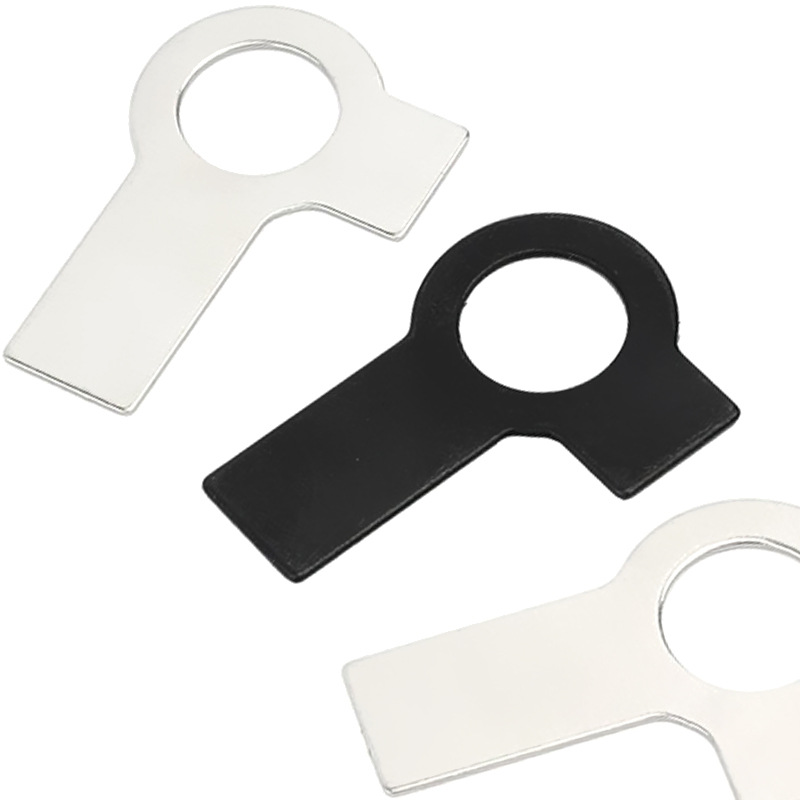

Pencuci Tab Dengan Tab Panjang Dan Pendek

Pencuci Tab dengan tab panjang dan pendek yang dihasilkan oleh kilang Xiaoguo® dikunci secara mekanikal dan bukannya dengan geseran. Penguncian mekanikal pada asasnya menghalang putaran dan kesan penguncian sangat jelas.

Hantar Pertanyaan

Penerangan Produk

Pencuci Tab dengan tab panjang dan pendek, yang mematuhi gelang pengunci mekanikal DIN 463, ialah gelang anti kelonggaran penguncian mekanikal semata-mata. Ia terbentuk melalui satu proses tuangan die, menampilkan satu bahagian telinga yang panjang dan satu bahagian telinga yang pendek, dengan dua bahagian telinga membentuk sudut kira-kira 90°. Ia digunakan untuk bolt/nat heksagon, mencapai anti-kelonggaran melalui lenturan satu bahagian telinga yang panjang dan satu pendek, dan sesuai untuk keadaan getaran tinggi, beban dinamik dan pengembangan dan pengecutan haba. Struktur ini boleh menghalang putaran relatif nat atau bolt sepenuhnya, mencapai penguncian mekanikal yang boleh dipercayai.

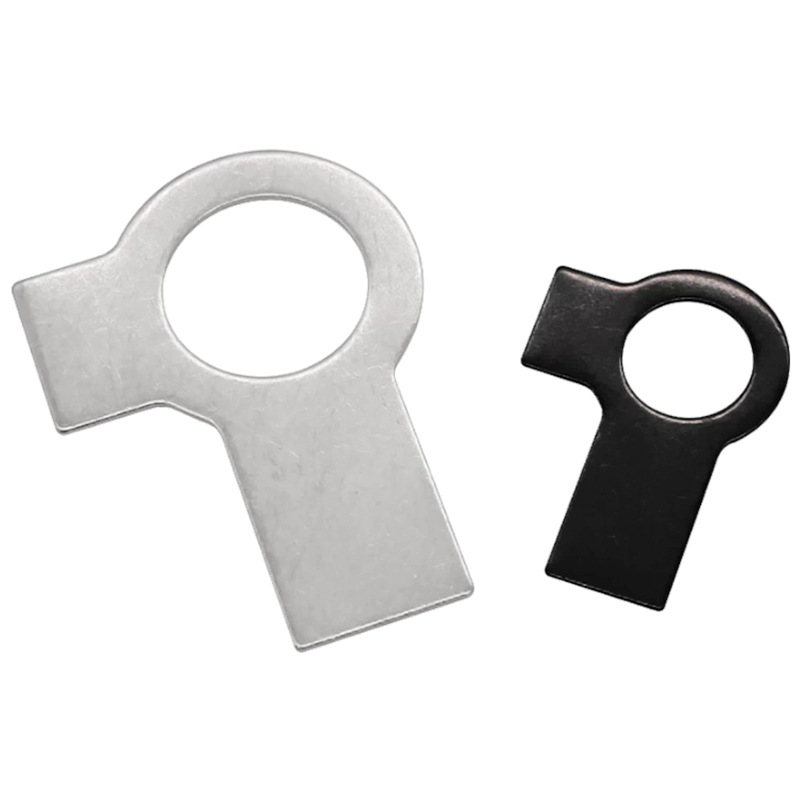

< style="text-align:center;"> Tab Washers With Long And Short Tab

Ciri-ciri struktur

Ciri-ciri struktur Pencuci Tab dengan tab panjang dan pendek adalah seperti berikut:

（1）Acuan setem bersepadu

Keseluruhan pencuci Tab dengan tab panjang dan pendek dibuat daripada satu kepingan logam melalui proses pengecapan sejuk. Tiada kimpalan atau komponen tambahan, menghasilkan struktur mudah, kekuatan tinggi dan kos rendah.

（2）Reka bentuk telinga dua (satu panjang dan satu pendek)

Badan utama pencuci Tab dengan tab panjang dan pendek adalah bulat, dan dua kepingan telinga memanjang ke luar sepanjang tepi luar:

Tab Pendek: Panjangnya pendek

Tab Panjang: Panjangnya lebih panjang

Kedua-dua kepingan telinga membentuk sudut kira-kira 90 darjah antara satu sama lain.

（3）Terdapat struktur pelepas tekanan pada akar bahagian telinga.

Pada titik sambungan antara bahagian telinga dan badan bulat, sudut bulat atau pengecutan lebar sedikit direka untuk mengurangkan kepekatan tekanan semasa membongkok dan mengelakkan bahagian telinga daripada pecah.

（4）Badan silinder

Ketebalan badan adalah seragam. Tiada gigi atau permukaan condong pada badan, dan permukaan biasanya licin.

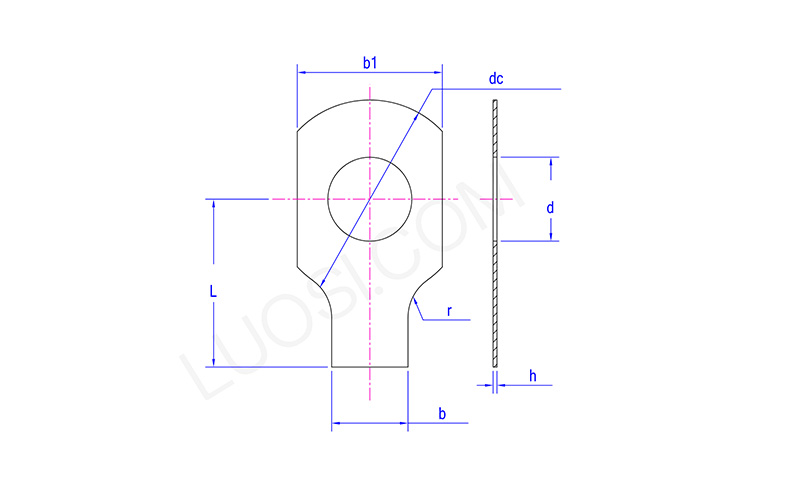

< style="text-align:center;"> Tab Washers With Long And Short Tab

isn	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d maks	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc maks	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L maks	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
