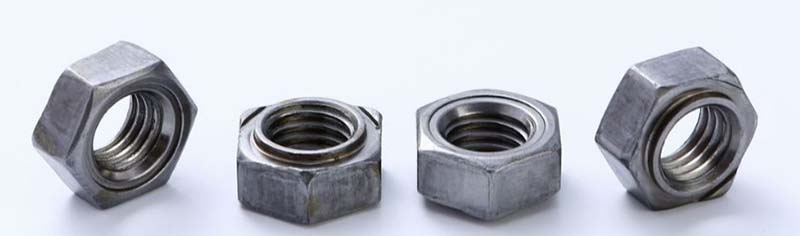

Kacang hex metrik untuk kimpalan unjuran rintangan

Kacang hex metrik untuk kimpalan unjuran rintangan bersaiz dalam unit metrik dan direka khusus untuk kimpalan tempat rintangan. Semasa proses kimpalan, protrusion kecil akan mencairkan dan ikatan dengan logam. Pembekal Xiaoguo® boleh memberikan sampel percuma.

Model:BS 7670-1-4-1993

Hantar Pertanyaan

Penerangan Produk

Metrik Hex Nuts untuk kimpalan unjuran rintangan mempunyai bentuk heksagon, yang menjadikannya mudah untuk menggunakan sepana untuk mengetatkan. Di satu sisi kacang, terdapat beberapa titik pematerian kecil yang menonjol, sementara di sisi lain, terdapat lubang berulir metrik standard.

Butiran Produk

Rintangan metrik unjuran kimpalan hex kacang mempunyai protrusion kecil di bahagian bawah. Apabila elektrod kimpalan menekan ke bawah, arus mengalir melalui protrusions ini, dengan serta -merta mencairkan protrusions dan menggabungkan kacang dengan plat logam yang mendasari. Proses ini cepat dan automatik, dan sangat sesuai untuk talian pengeluaran berskala besar dalam industri alat automotif atau rumah.

Metrik Hex Nuts untuk saiz perlindungan kimpalan rintangan seperti M6, M8, dan M10. Padang (contohnya, 1.0 atau 1.25) perlu memadankan bolt anda. Saiz kacang hex (contohnya, kacang hex untuk M6 adalah 10 milimeter) menentukan sepana yang diperlukan untuk langkah berikutnya.

Mon	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
D1 Max	4.47	5.97	6.96	7.96	10.45	12.45	14.75
D1 min	4.395	5.895	6.87	7.87	10.34	12.34	14.64
dan min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h max	0.55	0.65	0.7	0.75	0.9	1.15	1.4
H min	0.45	0.55	0.6	0.6	0.75	1	1.2
H1 Max	0.25	0.35	0.4	0.4	0.5	0.65	0.8
H1 min	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s max	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H max	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

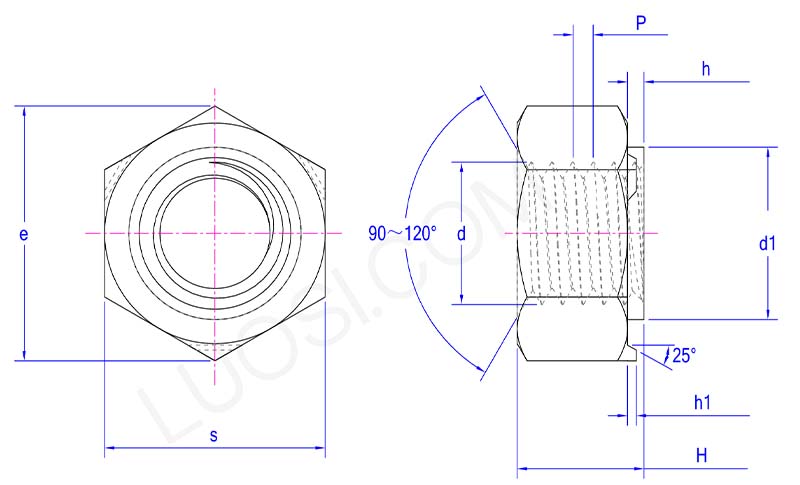

parameter of Metric hex nuts for resistance projection welding

Untuk kimpalan unjuran rintangan, pastikan permukaan bersih apabila menggunakan kacang hex metrik. Minyak atau karat boleh merosakkan kimpalan. Pastikan elektrod diselaraskan dan dalam keadaan baik. Elektrod yang rosak boleh menyebabkan kimpalan miskin. Beri perhatian kepada "spatter" (Spark Flying), yang biasanya menunjukkan ralat tetapan dan kimpalan mungkin tidak selamat.

Ciri -ciri produk

Kacang hex metrik untuk kimpalan unjuran rintangan memberikan tork yang lebih besar apabila mengetatkan atau melonggarkan bolt, memastikan operasi yang lancar dan mudah tanpa tergelincir. Mereka juga memastikan titik kimpalan yang sejajar dan juga pengedaran haba semasa kimpalan. Mereka mematuhi rapat dengan komponen yang dikimpal, mewujudkan sambungan yang selamat.

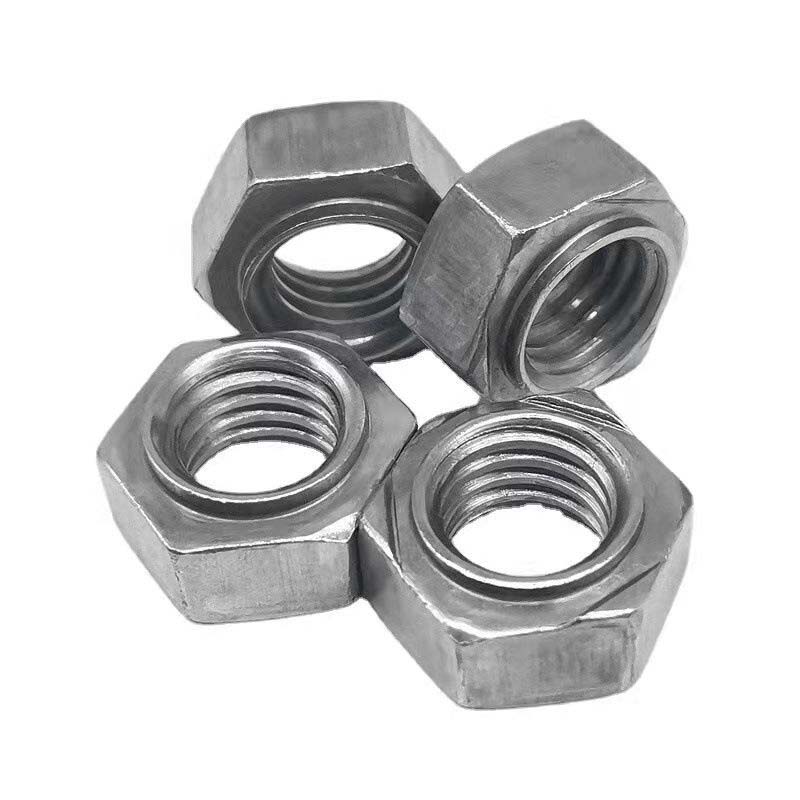

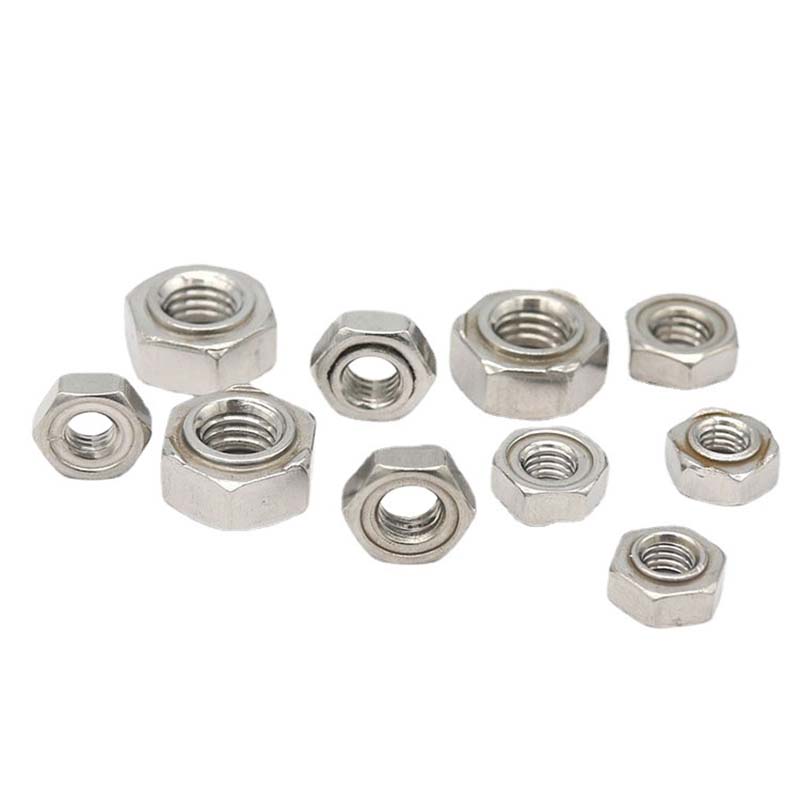

Metric hex nuts for resistance projection welding
