Jenis Nat Kimpalan Segi Empat

Nat kimpalan segi empat sama Jenis A digunakan untuk mengimpal pada permukaan logam dan dilengkapi dengan lubang berulir untuk bolt. Ia sesuai untuk bingkai logam, sokongan atau peralatan mekanikal yang memerlukan kacang tetap. Kilang Xiaoguo® menghasilkan mengikut piawaian yang ditetapkan dalam GB/T 13680-1992.

Model:GB/T 13680-1992

Hantar Pertanyaan

Penerangan Produk

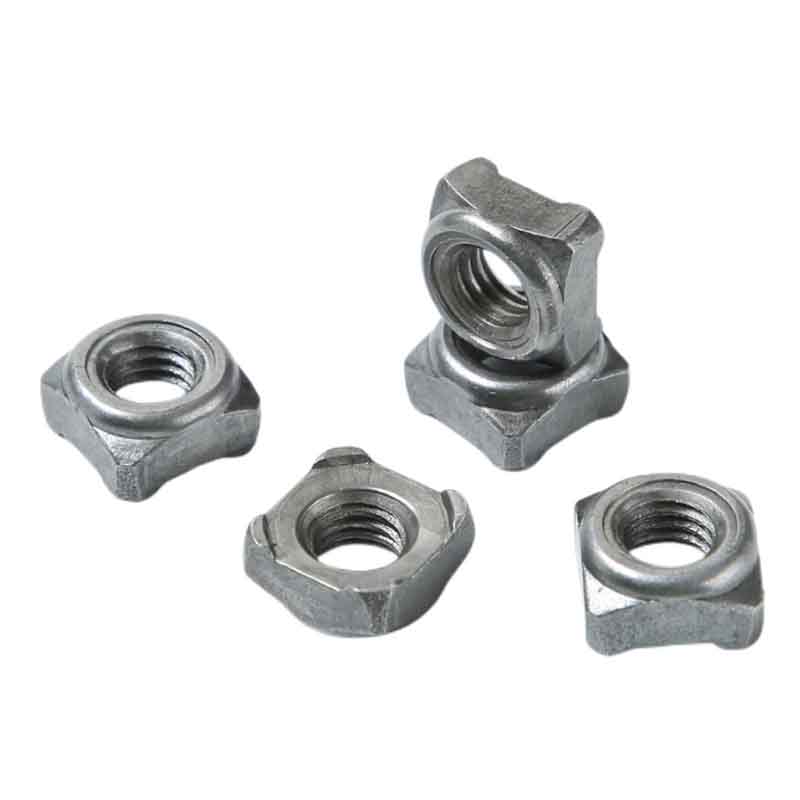

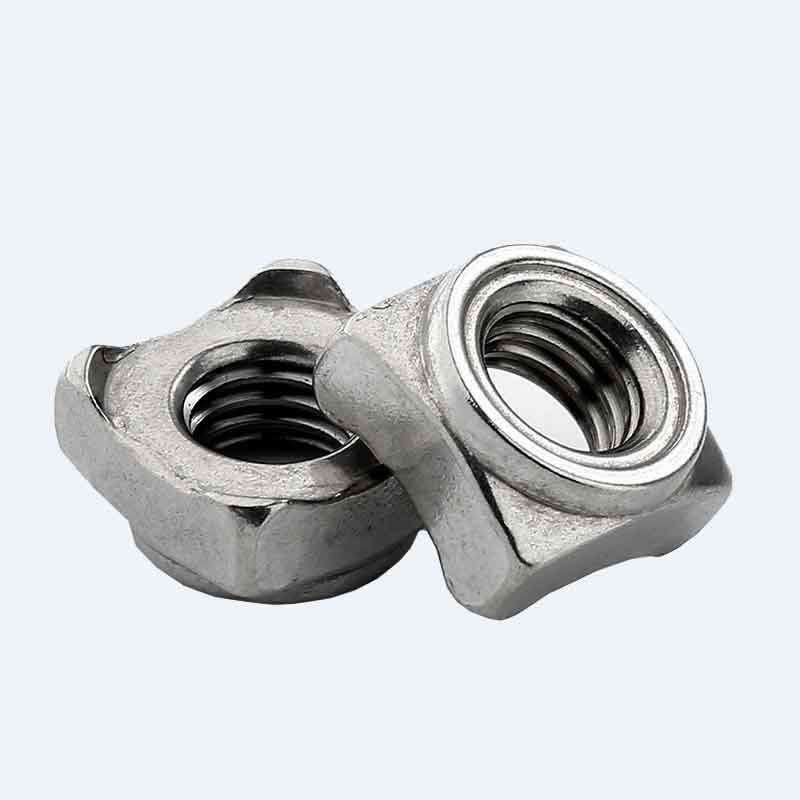

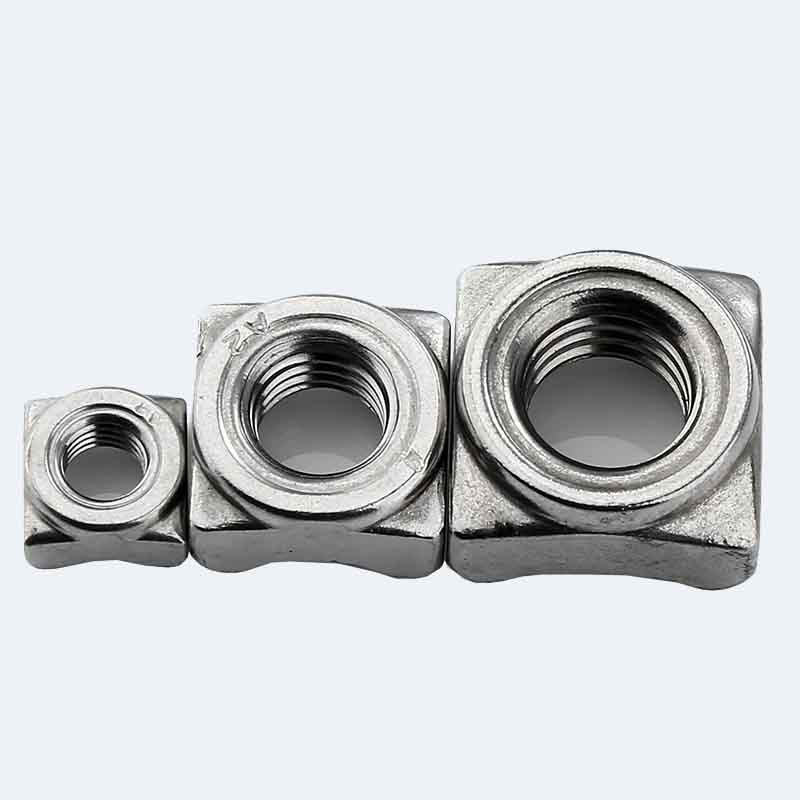

Nat kimpalan empat segi jenis A adalah sejenis nat kimpalan khas. Mereka mempunyai bentuk persegi dan empat tonjolan kimpalan, yang menjadikan proses kimpalan lebih selamat. Benang juga adalah standard, membolehkan mereka sesuai dengannyabolt.

Pemasangan kimpalan

Nat kimpal segi empat sama jenis A mudah dikimpal Hanya letakkan di tempat yang hendak dikimpal dan gunakan peralatan kimpalan untuk mengimpalnya. Selain itu, reka bentuk empat mata yang menonjol memastikan pengagihan daya seragam semasa proses kimpalan, menjadikan kimpalan sangat kuat dan kurang berkemungkinan longgar.

Nat kimpalan segi empat sama jenis A sangat biasa apabila mengimpal plat keluli menggunakan kaedah MIG atau kimpalan titik. Tapak rata mereka membantu memastikan mereka stabil semasa proses kimpalan, manakala empat tonjolan kecil (kadang-kadang lubang) adalah tempat ia ditekan ke dalam bahan asas. Ia boleh mewujudkan sambungan yang kuat dengan cepat.

Pemasangan nat kimpal persegi jenis A adalah sangat mudah. Bersihkan kedudukan pada plat logam di mana nat perlu dipasang. Letakkan kacang dengan betul. Gunakan pistol kimpalan dan kimpal pada empat penjuru nat atau melalui lubang asas (jika ada). Haba akan menggabungkan asas kacang ke plat logam. Selepas penyejukan, benang dalaman boleh digunakan untuk sambungan bolt.

Parameter produk

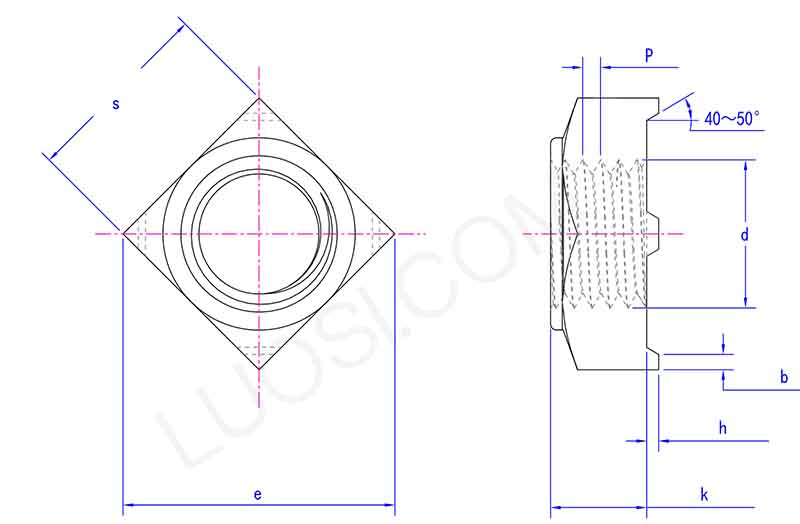

Type A Square Weld Nut parameter

isn	M4	M5	M6	M8	M10	M12	M14	M16
P	0.7	0.8	1	1.25	1.5	1.75	2	2
e min	8.63	9.93	12.53	16.34	20.24	22.84	26.21	30.11
h maks	0.7	0.9	0.9	1.1	1.3	1.5	1.5	1.7
h min	0.5	0.7	0.7	0.9	1.1	1.3	1.3	1.3
k maks	3.5	4.2	5	6.5	8	9.5	11	13
k min	3.2	3.9	4.7	6.14	7.64	9.14	10.3	12.3
s maks	7	8	10	13	16	18	21	24
s min	6.64	7.64	9.64	12.57	15.57	17.57	20.16	23.16
b maks	0.8	1	1.2	1.5	1.8	2.0	2.5	2.5
b min	0.5	0.7	0.9	1.2	1.4	1.6	2.1	2.1

Ciri-ciri Produk

Penampilan segi empat sama kacang kimpalan segi empat sama jenis A menjadikannya lebih mudah untuk dikesan semasa pemasangan dan ia tidak mungkin berputar. Empat tonjolan kimpalan mempunyai ketinggian dan saiz yang sama, memastikan kualiti kimpalan. Selain itu, ketepatan benangnya adalah tinggi dan bolt boleh diskrukan dengan lancar tanpa sebarang masalah seperti tidak boleh diskrukan atau longgar.
