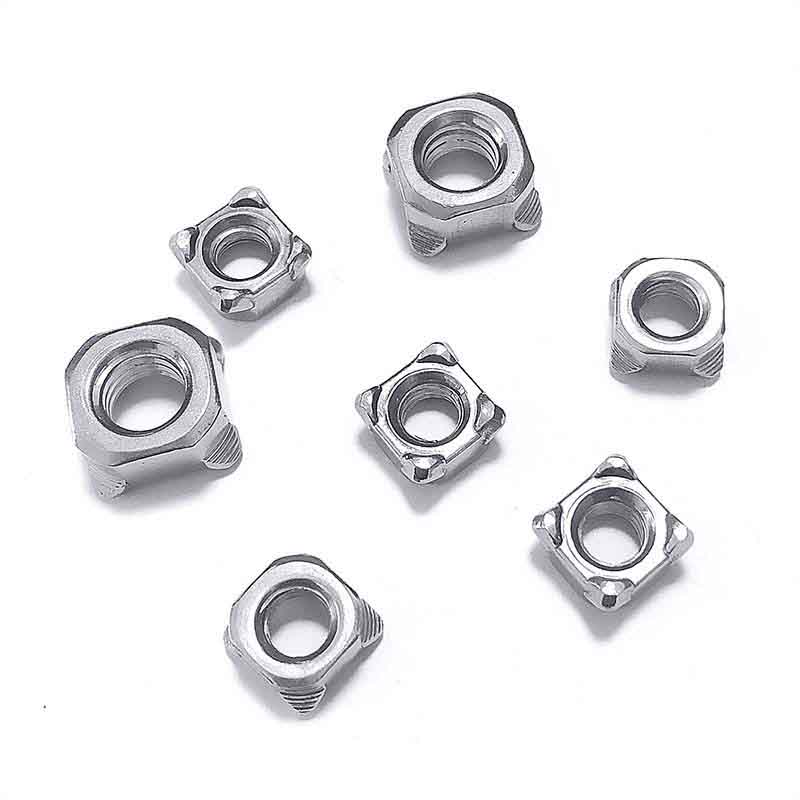

Kacang kimpalan jenis B persegi berada dalam bentuk persegi secara keseluruhan. Mereka telah mengikat lubang di tengah dan masing -masing dari empat sudut mempunyai penonjolan kecil, yang direka khusus untuk tujuan kimpalan. Dari M4 hingga M12, semuanya tersedia dan bolt yang sepadan juga disediakan.
Jenis kacang dikimpal persegitidak mempunyai lubang atau sudut mudah; Sebaliknya, terdapat protrusion yang berbeza di setiap sudut. Ini adalah ciri utama. Anda boleh secara langsung mengimpal pada protrusi ini. Reka bentuk ini biasanya menyediakan teras kimpalan yang lebih seragam kerana protrusions akan mencairkan dan fius dengan plat logam yang mendasari. Ini adalah spesifikasi biasa, terutamanya dalam industri automotif.
Jika anda menggunakan peralatan kimpalan tempat, kacang kimpalan B persegi biasanya pilihan yang lebih sesuai daripada jenis A. Protrusions yang dibangkitkan ini sebenarnya direka untuk membolehkan hujung elektrod kimpalan tempat untuk menekannya. Protrusions mengawal laluan semasa kimpalan dan boleh diramalkan mencairkan, dengan itu membentuk teras kimpalan yang kuat. Ini menjadikan mereka sangat serasi dengan garisan pengeluaran kimpalan tempat automatik untuk pengeluaran besar -besaran. Tepi persegi lebih mudah diposisikan daripada kacang bulat. Hanya letakkannya di atas plat besi dan anda boleh segera memberitahu jika ia diletakkan dengan betul. Empat protrusion kimpalan adalah saiz yang sama, dan mereka dipanaskan secara seragam semasa kimpalan, menjadikannya kurang berkemungkinan tidak disengajakan. Lubang -lubang berulir lurus, dan bolt boleh dimasukkan dengan lancar tanpa terjebak. Walaupun plat besi sedikit cacat, selagi kacang dikimpal dengan betul, bolt dapat diperketatkan sepanjang jalan.
Jenis B Square dikimpal kacang biasanya direka untuk pelbagai spesifikasi lembaran logam, tetapi mereka sangat sesuai untuk bahan -bahan yang lebih tebal kerana teras kimpalan yang baik adalah penting. Bahagian reka bentuk yang dibangkitkan membantu memastikan haba yang mencukupi menembusi asas kacang dan logam asas, dengan itu membentuk titik gabungan yang kuat, walaupun ketebalan lembaran tidak begitu nipis.

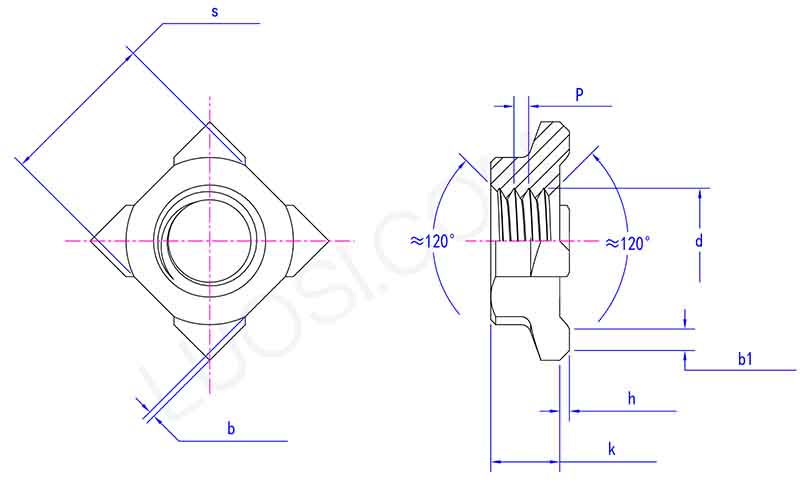

Mon |
M4 | M5 | M6 | M8 | M10 | M12 |
P |
0.7 | 0.8 | 1 | 1 | 1.25 | 1 | 1.25 | 1.5 | 1.25 | 1.5 | 1.75 |
h max |
1 | 1 | 1 | 1 | 1 | 1.2 |
H min |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
1 |
k max |
3.5 | 4.2 | 5 | 6.5 | 8 | 9.5 |
k min |
3.2 | 3.9 | 4.7 | 6.14 | 7.64 | 9.14 |
s max |
7 | 8 | 10 | 13 | 16 |
18 |
s min |
6.64 | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 |
b max |
0.5 |
0.5 |
0.5 | 1 | 1 | 1 |
B min |
0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
B1 Max |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
2 |
B1 min |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
