Taipkan stud kimpalan unjuran U3

Jenis U3 Projection Weld Studs mudah dikimpal ke permukaan keluli, dan benang metrik mereka sesuai dengan sempurna dengan kacang standard. Ia sangat sesuai untuk sambungan cepat dalam projek logam. Pembekal Xiaoguo® dengan tegas mengikuti piawaian IFI 148-1-2002.

Model:IFI 148-1-2002

Hantar Pertanyaan

Penerangan Produk

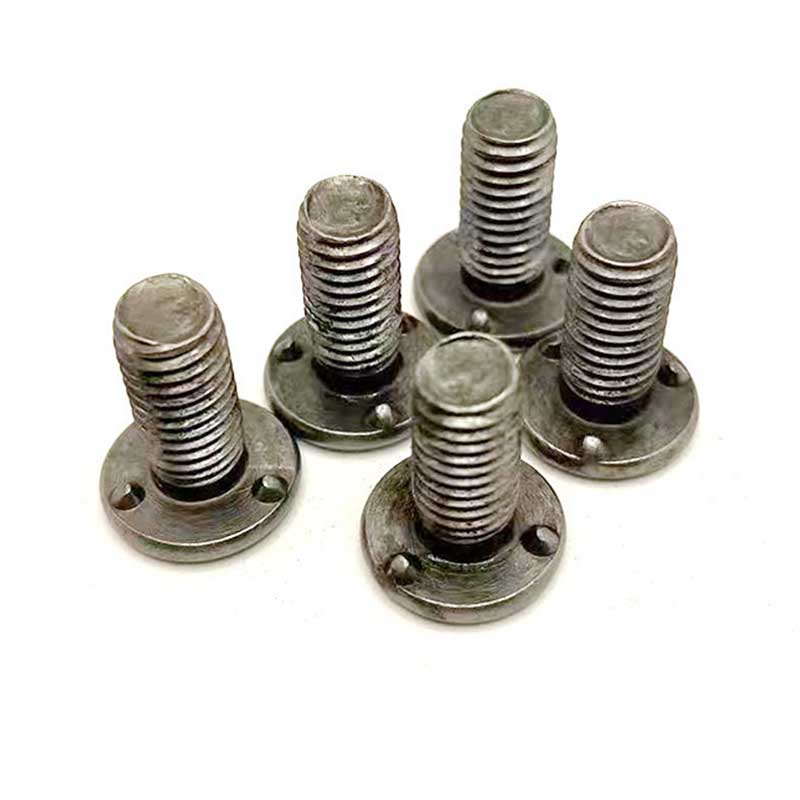

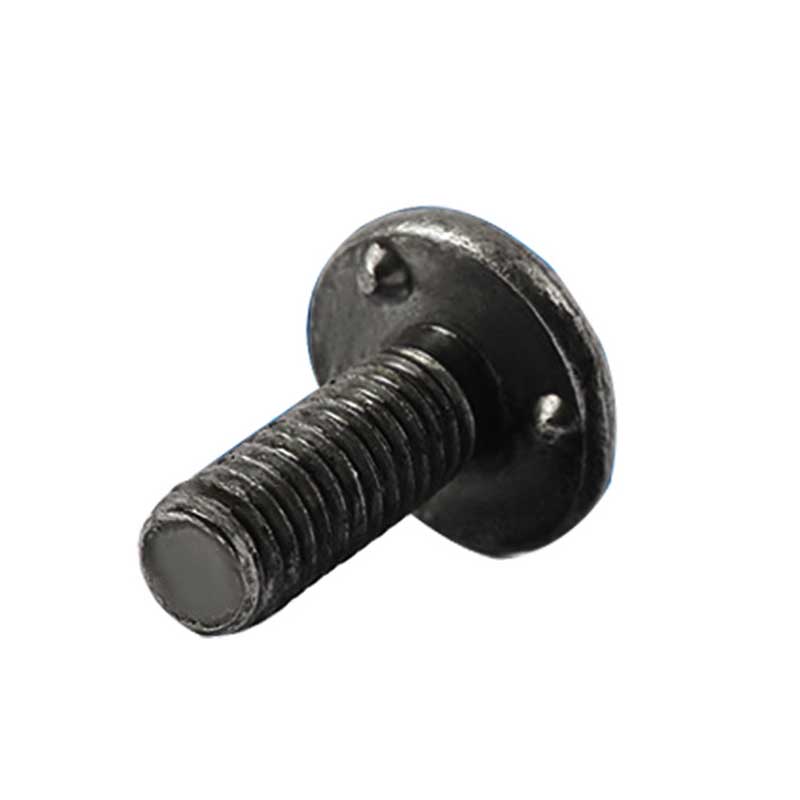

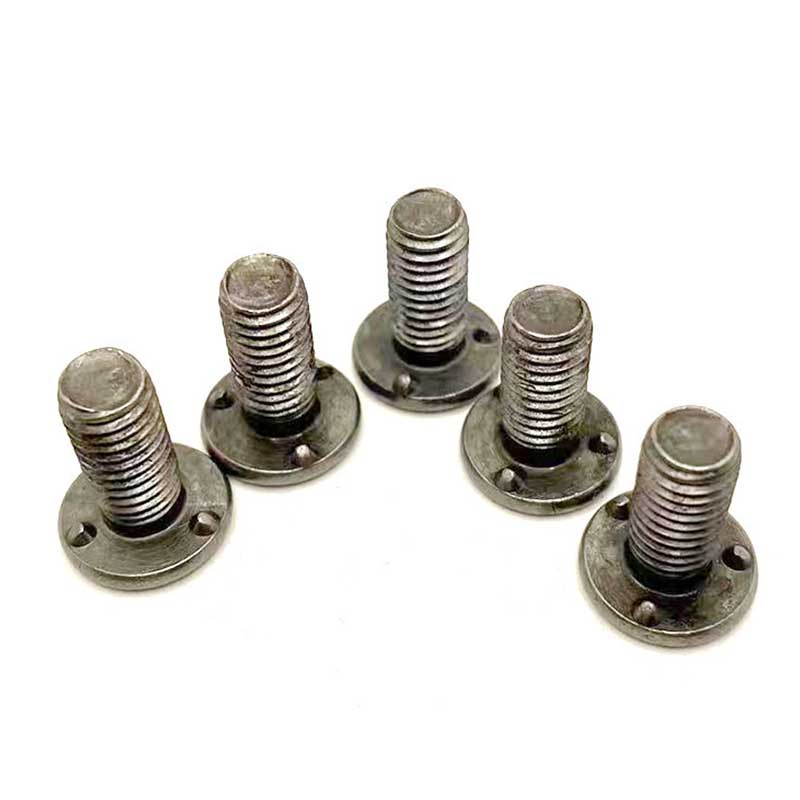

Jenis U3 Projection Weld Stud adalah bahagian pengikat yang direka khusus untuk pemasangan kimpalan. Dari penampilan, terdapat tiga protrusion kecil yang diedarkan secara simetri di bawah kepala stud ini, dan ketiga -tiga protrusi ini adalah struktur utama yang digunakan untuk kimpalan.

Aplikasi dan parameter

Mon	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40 \| 48	32 \| 40	32 \| 36	24 \| 32	20 \| 28 \| 32	18 \| 24 \| 32	16 \| 24 \| 32	13 \| 20 \| 28
DK Max	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
DK min	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k max	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
K min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
D0 max	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
D0 saya	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h max	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
H min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
D1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

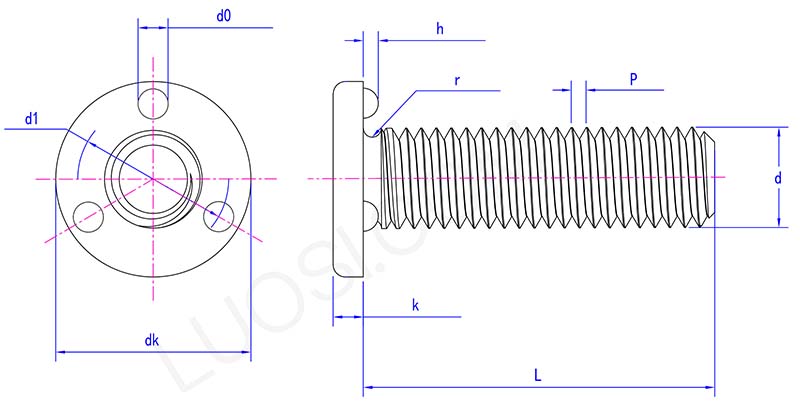

Type U3 projection weld stud parameter

Jenis U3 Projection kimpalan kimpalan boleh digunakan untuk membetulkan abah -abah pendawaian treler. Mereka dapat menyelesaikan masalah hubungan kabel yang terjebak dalam abah -abah pendawaian treler. Kimpalan mereka terus ke bingkai treler setiap 12 inci. Cincin kimpalan anularnya mencairkan dengan teliti dan kelajuan kimpalan pantas. Perlawanan abah-abah pengapit di atas ditetapkan pada stud tanpa memerlukan penggerudian. Di jalan raya yang kasar, prestasi seismiknya lebih baik daripada sokongan terikat.

Jenis U3 Projection kimpalan kimpalan digunakan untuk pembinaan kurungan panel solar. Jika anda mahu memasang rel solar pada bumbung beralun yang nipis, mereka boleh menghalang kebocoran. Kimpalan kereta api solar melalui panel bumbung ke purlin di bawah. Pengedap cair panas boleh menghalang air dari meresap masuk. Betulkan kereta api panduan terus ke kancing dengan bolt.

Taipkan kimpalan kimpalan U3 untuk penetapan kereta api penghantar. Bolt panduan pada bingkai nipis telah jatuh, jadi anda boleh menggunakannya untuk mengukuhkan pendakap. Kimpalan di sepanjang bingkai setiap 18 inci. Betulkan kereta api panduan ke kancing dengan bolt. Kurangkan downtime di kilang -kilang makanan yang disebabkan oleh detasmen benang.

Kimpalan

Taipkan kimpalan kimpalan U3 semasa kimpalan, tiga protrusions di bawah kepala dapat menghubungi sepenuhnya permukaan bahan kerja. Melalui haba yang dihasilkan oleh arus kimpalan, protrusions dan bahan kerja dengan cepat mencairkan dan fius bersama -sama, membentuk sambungan yang sangat stabil yang dapat menahan daya tegangan dan ricih yang besar.
