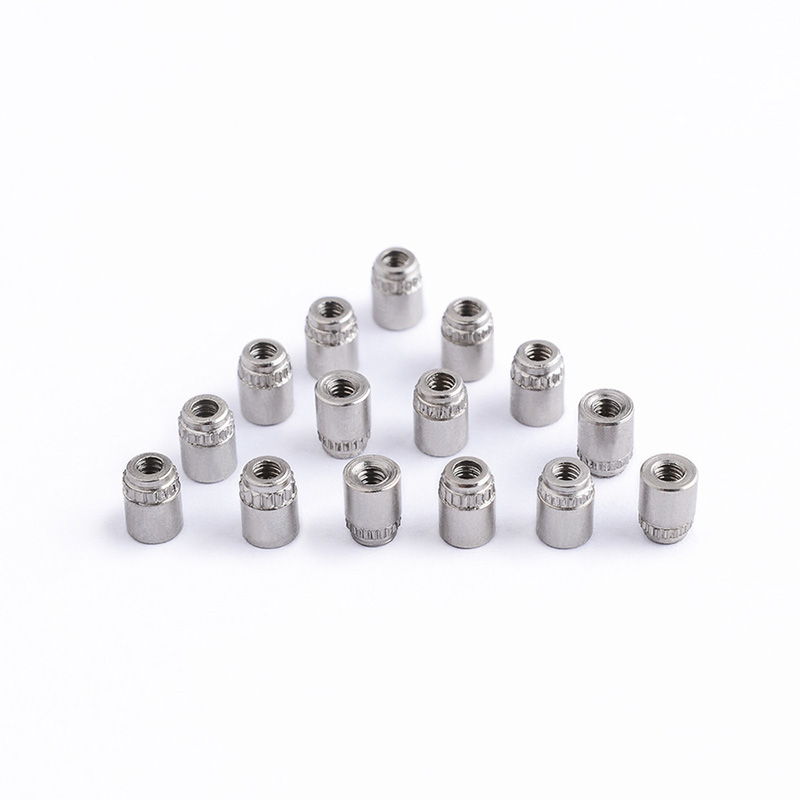

Kancing terpaku PBB untuk papan PCB

Stud terpaku PBB untuk papan PCB ini biasanya diperbuat daripada aloi keluli yang baik, seperti keluli karbon rendah atau keluli tahan karat, atau aluminium. Mereka mempunyai kekuatan mekanikal yang kukuh dan bertahan dengan baik dari semasa ke semasa.

Keluli menawarkan kekuatan tegangan dan ricih yang paling tinggi. Aluminium, sebaliknya, mengalirkan elektrik dengan baik dan ringan.

Logam yang dipilih untuk stud ini bermakna ia boleh mengendalikan beban mekanikal yang berat, tekanan daripada kitaran pemanasan dan penyejukan, dan kekal kuat sepanjang masa produk sedang digunakan.

Piawaian

Stud rivet PBB untuk papan PCB ialah pengikat kekal dan berkekuatan tinggi yang digunakan untuk menyediakan titik penetapan berulir luaran yang boleh dipercayai pada papan litar bercetak (PCB). Di sini, "UN" lazimnya mewakili "Uniform National Standard", merujuk kepada jenis benang skru piawai yang dimilikinya (seperti UNC atau UNF), yang memastikan keserasiannya dengan pelbagai kacang standard.

Proses pemasangan adalah pantas dan cekap. Masukkan stud ke dalam lubang pra-gerudi pada papan PCB. Kemudian, gunakan alat memukau khusus untuk mencacatkan hujung rata stud, menyebabkan ia mengembang ke luar dan cengkaman kuat antara kepala rivet dan bahu atau bebibir stud, sekali gus membentuk sambungan yang kuat dan tahan getaran tanpa memerlukan kimpalan.

Kaedah ini amat sesuai untuk senario yang memerlukan tekanan mekanikal yang besar, perlu menjalani operasi pemalam berbilang, atau apabila haba yang dijana oleh kimpalan boleh merosakkan komponen sensitif.

Pemasangan

Stud rivet PBB untuk papan PCB ini dimasukkan menggunakan kaedah pembentukan atau rivet sejuk.

Anda melekatkan stud melalui lubang pra-gerudi di PCB. Kemudian alat memukau khas membengkokkan batang stud terhadap dadu di bawah papan, mewujudkan kunci berkekalan yang menyala yang menahannya di tempatnya.

Kaedah pemprosesan sejuk menghasilkan kurang haba dan tidak akan merosakkan lamina atau litar PCB. Apabila dipasang dengan betul, stud memberikan penetapan yang kuat dan tahan getaran tanpa menjejaskan struktur papan litar.
