Anchor U Bolt

Pembekal China Xiaoguo® anchor U bolt datang dalam pelbagai spesifikasi, meliputi segala-galanya daripada DN10 (2mm) hingga DN600 (24 inci), memenuhi semua keperluan saiz penuh. Sama ada paip air kecil dan pendawaian elektrik atau paip perindustrian yang besar, anda boleh memilih bolt jangkar U yang kos efektif.

Hantar Pertanyaan

Penerangan Produk

Definisi produk dan fungsi teras

anchor U bolt, juga dikenali sebagai ground anchor U bolt atau pra-pasang U-bolt, ialah sejenis pengikat penambat berbentuk seperti huruf "U". Ia mempunyai benang panjang di kedua-dua hujung dan biasanya dipasang di asas konkrit atau melalui asas struktur keluli. Ia digabungkan dengan pencuci dan kacang untuk membetulkan peralatan, tiang, penyokong paip, dsb. pada asas struktur konkrit atau keluli.

Fungsi teras

Ia adalah komponen utama yang digunakan dalam bidang seperti pembinaan, jambatan, kuasa dan petrokimia untuk mencapai sambungan tegar antara peralatan dan asas. Fungsi utamanya adalah untuk memindahkan beban dengan selamat (ketegangan, tekanan, daya ricih, momen lentur) struktur atas ke asas konkrit atau tanah. Tidak seperti bolt pengembangan biasa, produk ini dipasang dengan cara yang telah dikebumikan terlebih dahulu. Ia diletakkan di dalam acuan sebelum konkrit dituangkan dan membentuk penambat kekal yang tidak dapat dipulihkan selepas set konkrit.

Anchor U Bolt

Bahan biasa

Di bawah ialah senarai bahan biasa untuk anchor U bolt yang telah kami ringkaskan untuk anda, yang mudah untuk anda semak imbas.

Jenis bahan	Gred	Tahap prestasi boleh dicapai	Ciri teras	Senario yang berkenaan
Keluli karbon	S235 / A36	Darjah 4.8	Agak menjimatkan dan serba boleh, mudah diproses	Pembinaan am, asas peralatan ringan, penetapan pagar
Keluli karbon	45# / 1045	Darjah 8.8	Kekuatan sederhana, prestasi komprehensif yang baik	Asas peralatan industri, menara kuasa, penyokong paip
Keluli aloi	40Cr / 5140	gred 10.9	Kekuatan tinggi, rintangan keletihan	Peralatan berat, asas beban dinamik, menara kuasa angin
Keluli aloi	35CrMo / 4135	gred 10.9/12.9	Tahan kepada suhu rendah, anti karat	Industri petrokimia, asas kapal tekanan tinggi, kawasan sejuk
Keluli tahan karat	304 / A2	A2-70	Rintangan kakisan am	Untuk kilang makanan, rawatan air, aplikasi luaran am
Keluli tahan karat	316 / A4	A4-70 / A4-80	Rintangan yang sangat baik terhadap air laut dan bahan kimia	Untuk platform luar pesisir, loji kuasa pantai, loji kimia, peralatan kolam renang
Keluli karbon tergalvani celup panas	Q235 / 45# + HDG	gred 4.8/8.8	Pencegahan karat tahan lama di luar	jambatan, pagar lebuh raya, menara komunikasi, sokongan fotovoltaik

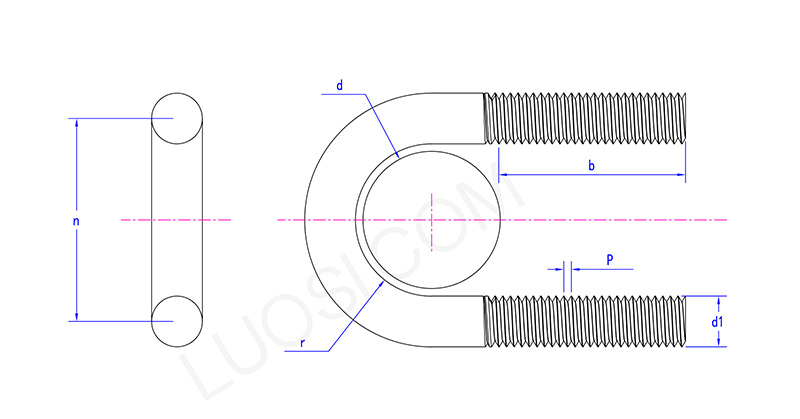

Anchor U Bolt

isn	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Jenis produk

Bergantung pada kaedah dan bentuk pemasangan, bolt U penambat terutamanya dibahagikan kepada jenis berikut:

U-bolt Terbenam Biasa: Terbenam terus dalam konkrit, dengan hujung berulir menonjol di atas permukaan asas. Ia digunakan untuk memasang tiang keluli dan pangkalan peralatan. Ia adalah bentuk yang paling biasa.

U-bolt dengan Hujung Cangkuk: Hujung berulir juga dibengkokkan sebanyak 90° atau 180°.

U-bolt bawah rata: Bahagian bawah bahagian berbentuk U adalah lurus, bukan berbentuk arka. Ia digunakan untuk membaiki komponen dengan keratan rentas persegi atau untuk pemasangan yang perlu bersentuhan rapat dengan permukaan bawah plat keluli.

Bolt U Jenis Bolt Melalui: Bolt berbentuk U ini melalui lubang terpelihara di tapak struktur keluli, dengan kedua-dua hujungnya terdedah. Ia digabungkan dengan kacang atas dan bawah untuk mencapai pengapit, dan biasanya digunakan untuk sambungan boleh tanggal atau senario yang memerlukan pelarasan ketinggian.

U-bolt Kaki Tidak Sama: Kaki yang berbeza panjang. Digunakan untuk pemasangan pada permukaan asas condong atau dalam struktur khas yang memerlukan penetapan asimetri.
