Kacang Kimpalan Bebibir Heksagon

Pengilang China Xiaoguo® Hexagon flange weld nuts diperbuat daripada keluli aloi berkualiti tinggi gred 10.9, dengan pemprosesan yang tepat. Kekuatan tegangannya melebihi 1000 MPa. Titik kimpalan adalah stabil, kapasiti galas beban adalah tinggi, dan laporan ujian boleh diperolehi.

Hantar Pertanyaan

Penerangan Produk

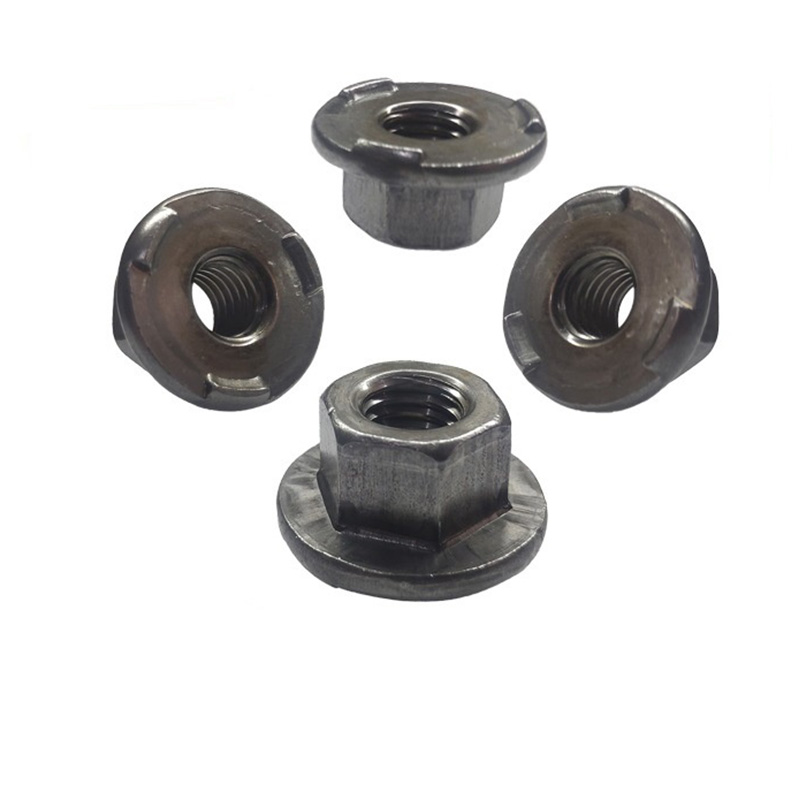

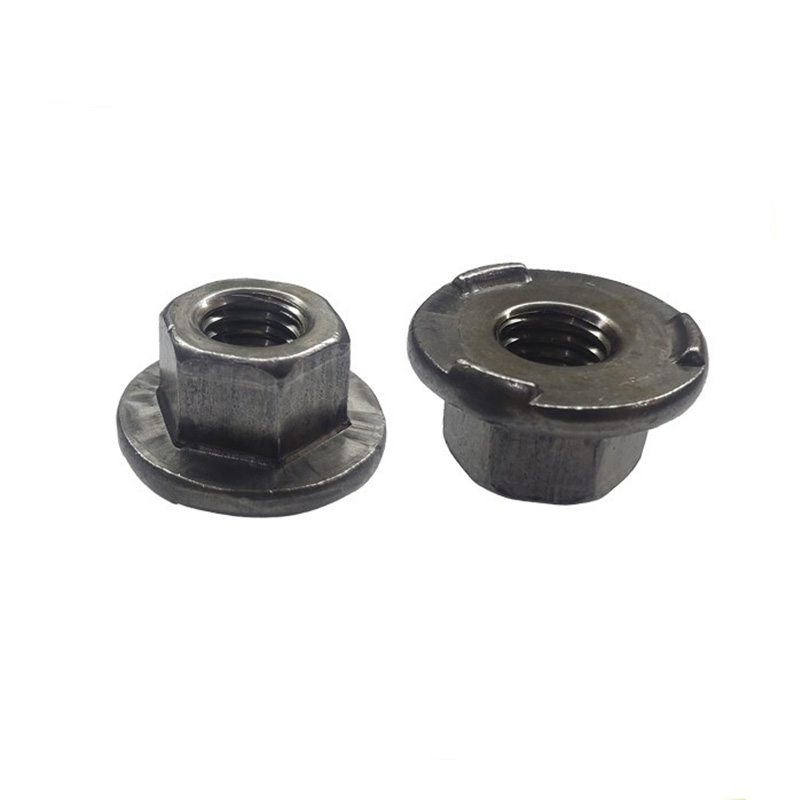

Nat kimpalan bebibir Heksagon ialah pengikat khas dengan bebibir bulat di bahagian bawah dan bentuk heksagon di bahagian atas. Permukaan bawah bebibir biasanya mempunyai tiga tonjolan kimpalan (atau dipanggil bos). Nat ini dikimpal dengan kukuh pada kepingan logam melalui kimpalan rintangan (kimpalan bos) selepas mencairkan protrusi, dengan itu mencapai sambungan berulir kekal.

Berbanding dengan kacang kimpalan biasa, kacang kimpalan bebibir Heksagon menggabungkan permukaan bebibir, yang boleh menggantikan mesin basuh rata untuk mengagihkan tekanan dan melindungi komponen kepingan nipis daripada dihancurkan. Pada masa yang sama, reka bentuk kepala heksagon menjadikannya mudah untuk menggunakan sepana atau soket standard untuk pemasangan bolt. Produk ini digunakan secara meluas dalam senario sambungan berulir struktur logam kepingan nipis seperti badan automotif, cengkerang perkakas rumah, kabinet elektrik dan peralatan mekanikal.

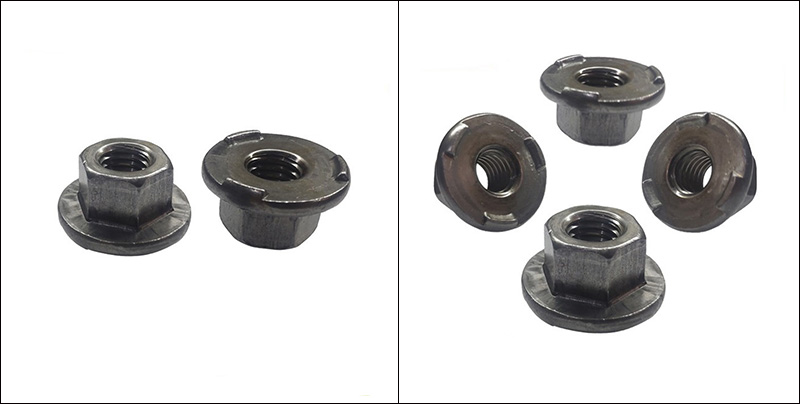

Hexagon Flange Weld Nuts

Ciri-ciri struktur teras

Reka bentuk struktur kacang kimpalan bebibir Heksagon tertumpu kepada tiga matlamat utama: "kimpalan yang boleh dipercayai, kedudukan yang tepat dan pemasangan yang mudah". Ciri-ciri struktur teras boleh diringkaskan seperti berikut:

（1）Kepala Hex

Bentuk: Heksagon biasa. Dimensi sisi bertentangan mematuhi had terima standard ISO/DIN.

Fungsi: Ia boleh diketatkan dengan mudah menggunakan sepana hujung terbuka atau soket, tanpa memerlukan alat khas.

Kelebihan: Serasi dengan kacang heksagon biasa, memudahkan pemasangan dan penyelenggaraan di tapak.

（2）Tas Bebibir

Bentuk: Permukaan bebibir diperbesarkan

Fungsi: Meningkatkan kawasan sentuhan dengan bahan kerja, mengedarkan tekanan, dan mengelakkan bahan kepingan nipis daripada berubah bentuk.

Gantikan mesin basuh rata dan kurangkan bilangan komponen dan langkah pemasangan.

Kelebihan: Meningkatkan kebolehpercayaan sambungan dan mengurangkan kos keseluruhan.

（3）Unjuran Kimpalan

Ini adalah ciri paling penting yang membezakan kacang kimpal bebibir Heksagon daripada kacang bebibir biasa.

Ciri	Penerangan
Kuantiti	Reka bentuk standard terdiri daripada 3 keping, teragih sama rata pada 120° di sepanjang permukaan bawah bebibir.
bentuk	Bahagian atasnya berbentuk sfera atau kon, dengan bahagian atas yang licin dan bulat tanpa tepi yang tajam.
Ketinggian	0.5 - 0.8 mm (boleh laras mengikut ketebalan bahan asas)
Fungsi	① Semasa kimpalan rintangan, tonjolan cair terlebih dahulu, membentuk teras cair yang stabil;② Pemusatan automatik tiga mata dicapai untuk mengelakkan peralihan kimpalan; ③ Apabila tidak dalam proses kimpalan, bahan kerja boleh disimpan sementara di tempat, memudahkan kedudukan barisan pengeluaran automatik.
Kelebihan	Penembusan kimpalan adalah seragam, ketepatan kedudukan adalah tinggi, dan ia sesuai untuk kimpalan automatik robot.

Hexagon Flange Weld Nuts

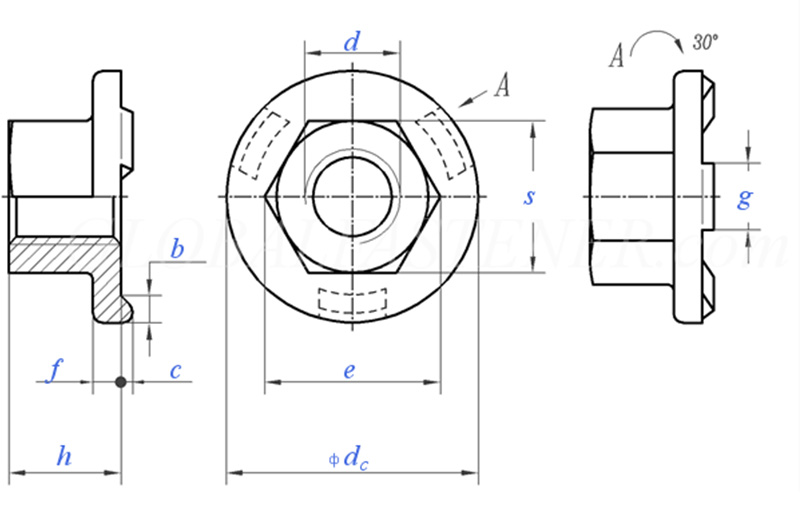

Bersaiz Benang			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Padang Benang Kasar		0.8	1	1.25	1.5	1.75	2	2
P	Padang Benang Halus		/	/	/	/	15	1.5	1.5
C	Saiz Nominal	±0.1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	maks		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	maks		8.5	10.9	14	17.5	20	23	26
f	Saiz Nominal	±0.25	1.7	2	2.5	3	3	4	4
g	Saiz Nominal	±0.1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	maks		5	7	10	13	15	17	19.5
S	maks		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	maks=saiz nominal		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
setiap 1000 unitskg			/	5.7	12.2	21.8	29.4	45.8	/
