Kacang Kimpalan Hex

Segera beli Xiaoguo® Hex Weld Nuts. Kacang ini mempunyai tiga tonjolan kimpalan teragih sama rata di bahagian bawah. Arus tertumpu, teras kimpalan stabil, dan kacang tidak akan pernah longgar selepas kimpalan. Ini berkesan menghalang masalah sisihan nat semasa proses kimpalan.

Model:JIS B1196-1.1-1982

Hantar Pertanyaan

Penerangan Produk

Kacang Kimpalan Hex ialah sejenis pengikat khusus yang mematuhi piawaian DIN 929. Ia mempunyai bentuk heksagon dan tiga tonjolan kimpalan di bahagian bawah (beberapa dengan pin kedudukan). Ia dipasang secara kekal pada kepingan logam melalui kimpalan titik rintangan dan menyediakan lubang benang dalaman berkekuatan tinggi untuk sambungan bolt seterusnya. Ciri utama mereka ialah mereka tidak pernah longgar selepas dikimpal. Kacang Kimpalan Hex digunakan secara meluas dalam industri seperti kereta, kepingan logam, dan acuan. Mereka juga digunakan di lokasi di mana kacang biasa tidak boleh digunakan atau di mana sambungan berulir yang kukuh dan kekal diperlukan, berfungsi sebagai titik sambungan benang dalaman tetap.

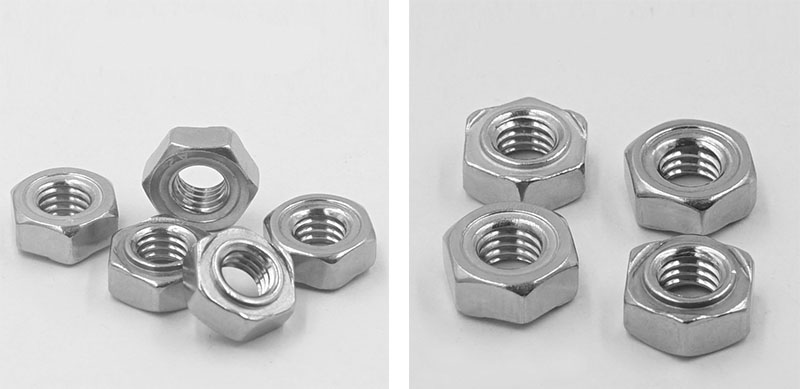

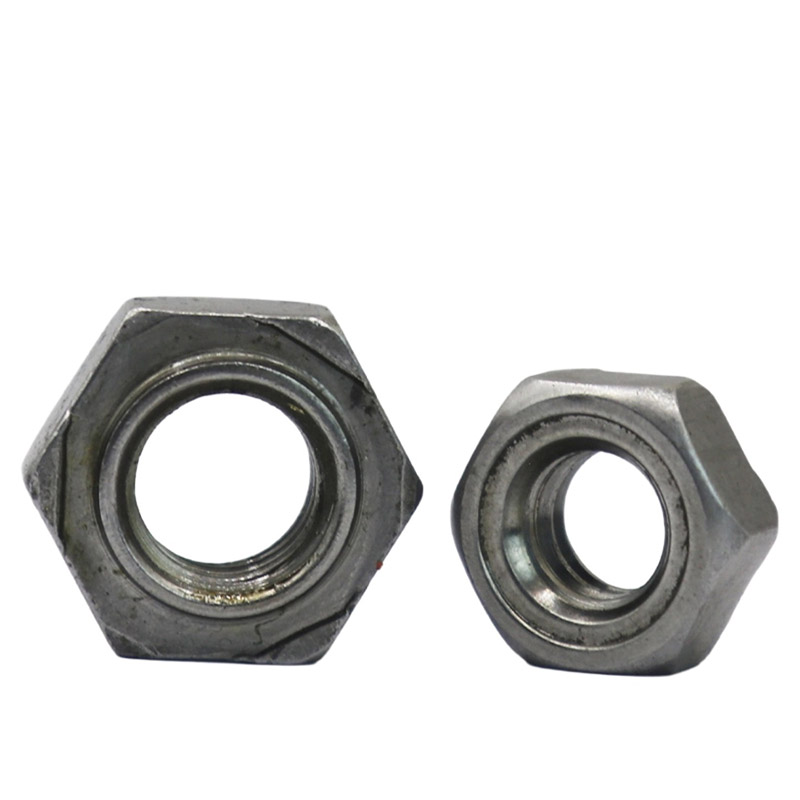

Hex Weld Nuts

Ciri-ciri struktur

Reka bentuk struktur Hex Weld Nut tertumpu kepada tiga matlamat utama: kebolehpercayaan kimpalan, ketepatan kedudukan dan kemudahan pemasangan.

【1】Bentuk heksagon

（1）Bentuk: Heksagon biasa. Dimensi sisi bertentangan mematuhi piawaian DIN 929. Ia boleh diketatkan menggunakan sepana terbuka biasa atau sepana soket, tanpa memerlukan alat khas.

（2）Lebar sisi bertentangan: Spesifikasi yang berbeza mempunyai dimensi yang berbeza. Sebagai contoh, M6 ialah 11mm, M8 ialah 14mm, dan M10 ialah 17mm. Sediakan kawasan sentuhan yang mencukupi untuk sepana.

（3）Jumlah ketinggian: Biasanya 0.8 hingga 1.0 kali diameter nominal benang. Pastikan panjang penglibatan benang dan berikan kekuatan sambungan.

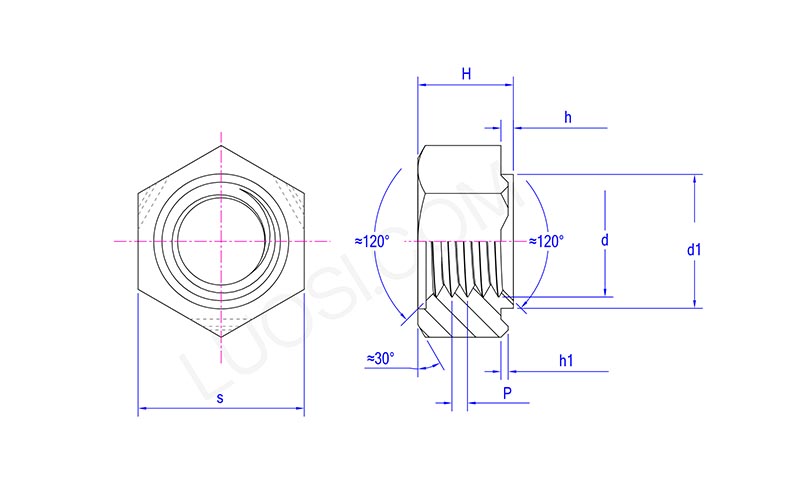

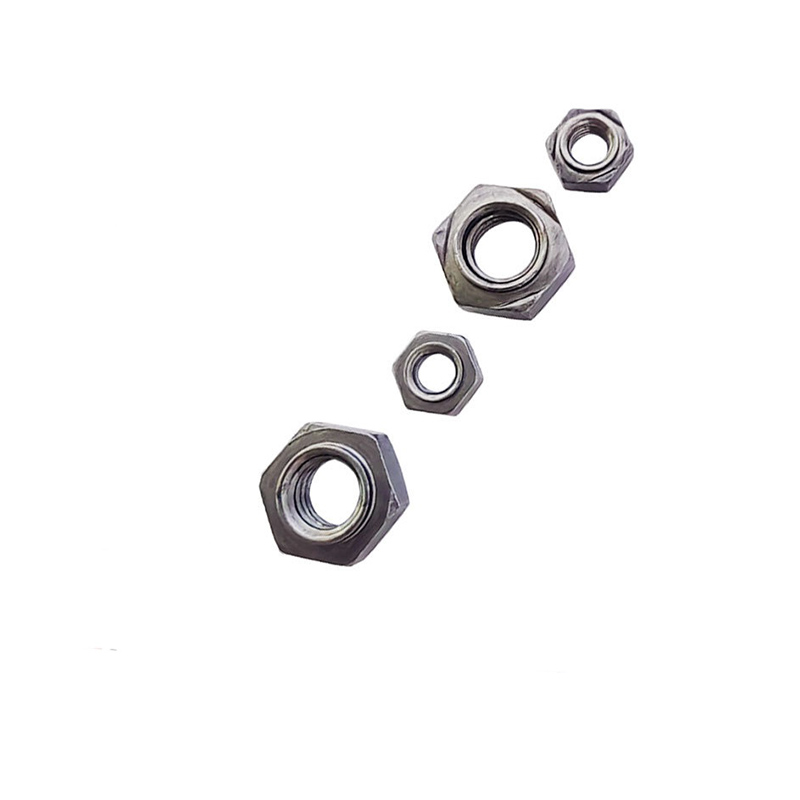

Hex Weld Nuts

isn	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
s maks	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H maks	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 maks	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h maks	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 maks	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【2】Unjuran kimpalan bawah

（1）Kuantiti: 3 keping (diagihkan secara seragam pada 120°). Tiga mata menentukan satah, memastikan Nat Kimpalan Hex bersentuhan dengan bahan asas dengan selamat. Walaupun permukaan bahan kerja sedikit tidak rata, kimpalan yang boleh dipercayai masih boleh dijamin.

（2）Kedudukan: Di pinggir permukaan bawah, untuk meningkatkan kestabilan kimpalan.

（3）Bentuk: Berbentuk sfera atau kon, dengan bahagian atas licin. Semasa kimpalan rintangan, arus tertumpu, dan ia mengutamakan lebur untuk membentuk nukleus.

（4）Ketinggian: 0.5 - 1.0 mm (nilai khusus bergantung pada spesifikasi dan ketebalan plat). Pastikan sentuhan ketat dengan bahan asas dan sediakan isipadu lebur yang mencukupi.

【3】Pin panduan kedudukan (Pilot, struktur pilihan)

（1）Diameter pin panduan: Kurang daripada lubang pra-gerudi bahan kerja (cth. M8 untuk φ9.6mm atau φ11.6mm)

（2）Ketinggian pin panduan: 1.5 ~ 2.5 mm (dipilih mengikut ketebalan papan)

【4】Benang dalaman

（1）Spesifikasi benang: Benang kasar metrik M3 hingga M16 (benang halus tersedia), Imperial UNC 1/4″ hingga 5/16″

（2）Ketepatan benang: 6H (metrik), 2B (imperial)

（3）Panjang benang: Sediakan panjang penglibatan benang yang mencukupi

（4）Orientasi benang: Hujung pintu masuk boleh mengalami chamfering
