Kacang Kimpalan Heksagon

Mata kimpalan Kacang Kimpalan Heksagon Xiaoguo® mempunyai prestasi anti-karat yang unggul berbanding dengan pengikat berulir selepas menjalani rawatan permukaan. Mereka boleh digunakan dalam pelbagai persekitaran kerja. Produk khusus boleh disesuaikan atas permintaan.

Hantar Pertanyaan

Penerangan Produk

Struktur pin panduan Nat Kimpalan Heksagon merujuk kepada penambahan pin panduan kedudukan yang dinaikkan (Pilot) di tengah permukaan bawah nat. Berbanding dengan kacang kimpalan biasa tanpa pin panduan, struktur dengan pin panduan mempunyai lima kelebihan teras berikut:

（1）Kedudukan yang tepat untuk mengelakkan sisihan kimpalan

Pin panduan dimasukkan ke dalam lubang kedudukan pra-gerudi bahan kerja, mencapai kedudukan sepusat nat dan lubang, dengan itu mengelakkan sisihan kimpalan atau kecondongan nat yang disebabkan oleh ralat kedudukan.

（2） Mencegah sanga kimpalan dan melindungi kebersihan benang

Semasa kimpalan titik rintangan, sedikit percikan logam berlaku. Pin panduan memanjang ke dalam lubang bahan kerja, membentuk penghalang fizikal yang berkesan menghalang bahan percikan daripada memasuki lubang benang. Benang kekal bersih selepas dikimpal.

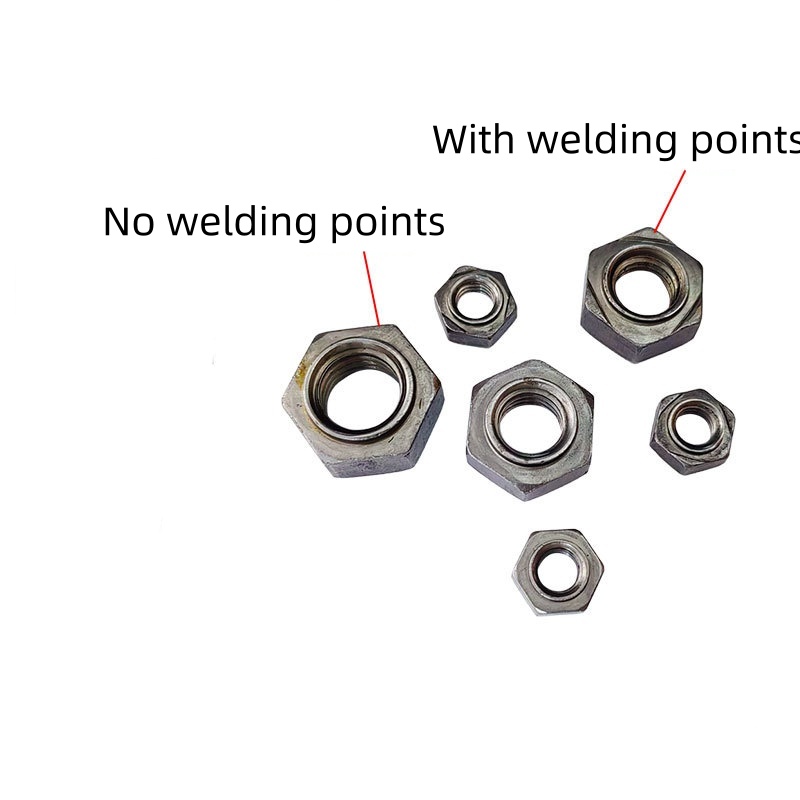

Hexagon Welding Nuts

（3）Sesuai untuk barisan pengeluaran automatik

Struktur pin panduan adalah mudah untuk jadual getaran untuk mengisih dan menyuap bahan secara automatik. Pin panduan boleh berfungsi sebagai rujukan kedudukan, dan apabila digabungkan dengan tangan mekanikal atau mesin kimpalan automatik, ia membolehkan kimpalan berkelajuan tinggi dan berketepatan tinggi.

（4）Meningkatkan konsistensi kimpalan

Pin panduan memastikan kedudukan kimpalan setiap Nat Kimpalan Heksagon adalah konsisten sepenuhnya, menghapuskan ralat rawak yang disebabkan oleh penempatan manual atau kedudukan elektrod. Kestabilan parameter kimpalan juga lebih baik.

（5）Kurangkan kos keseluruhan

Walaupun kos sekeping tunggal kacang berulir dengan pin penahan adalah lebih tinggi sedikit daripada jenis bukan berulir, ia menghapuskan proses pembersihan benang pasca kimpalan dan pelarasan kedudukan, mengurangkan kadar sekerap dan kos kerja semula. Dalam pengeluaran besar-besaran, kos keseluruhan sebenarnya lebih rendah.

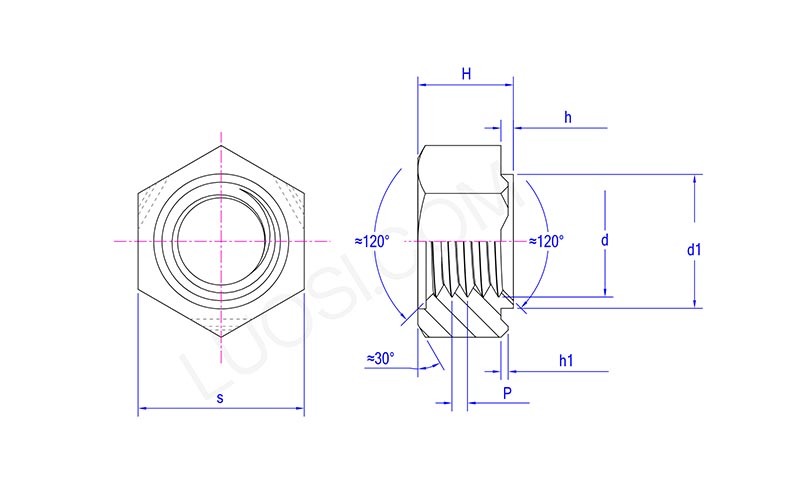

Hexagon Welding Nuts

isn	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1.25\|1.75
s maks	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H maks	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 maks	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h maks	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 maks	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

Penyelenggaraan benang

（1）Semasa memasang bolt: Mula-mula, skru secara manual dalam 2 hingga 3 pusingan. Selepas mengesahkan penjajaran, gunakan alat untuk mengetatkannya untuk mengelakkan salah jajaran dan kerosakan pada benang.

（2）Kawalan tork: Jangan melebihi tork yang disyorkan untuk Nat Kimpalan Heksagon (cth. nat M8 ≤ 30 N·m). Elakkan keretakan mata kimpalan atau benang yang longgar.

（3）Mengendalikan penyumbatan berulir: Jika percikan kimpalan memasuki benang, paip boleh digunakan untuk membersihkannya. Semasa operasi, pastikan paip berserenjang dengan nat dan masukkannya perlahan-lahan.

（4）Nat longgar: Tidak boleh dibaiki. Ia perlu dikimpal semula dengan Nat Kimpalan Heksagon baharu dalam kedudukan asalnya atau berdekatan.
