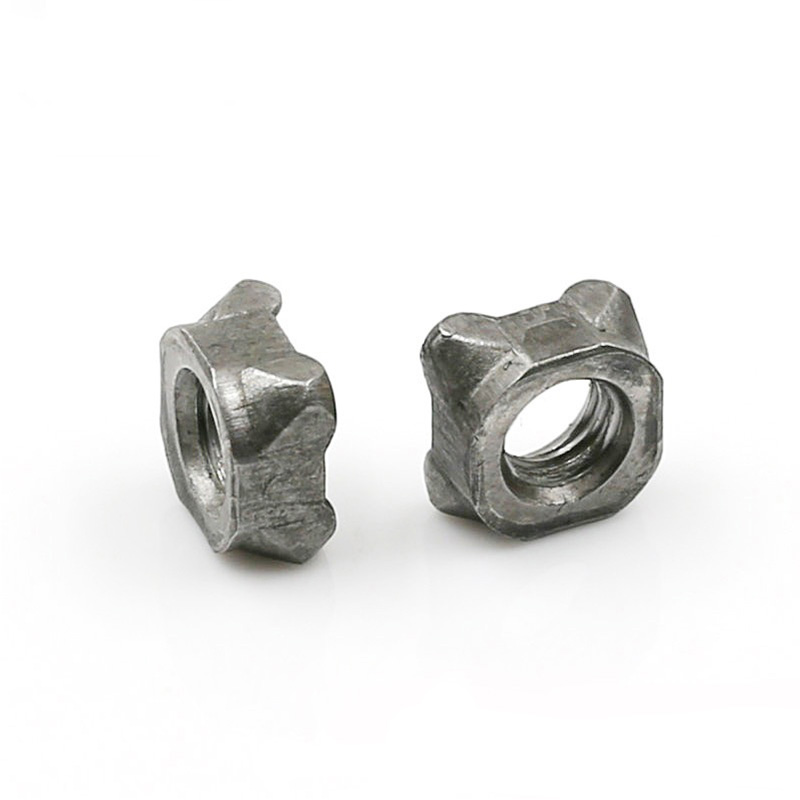

Nat Kimpalan M8 Square

Adakah anda sedang mencari pengikat prefessional, Nut Weld M8 Square terbaru Xiaoguo® mungkin pilihan ideal anda. Ia sesuai untuk bahagian belakang kepingan logam. Apabila memasang pengikat luaran, tidak perlu menyentuh bahagian belakang. Ia amat sesuai untuk penutup jenis tertutup.

Model:Q 371-1999

Hantar Pertanyaan

Penerangan Produk

Dimensi standard dan utama

Nut Weld Square M8 dihasilkan mengikut piawaian DIN 928:2013-12 yang ketat. Piawaian ini menentukan dimensi dan keperluan teknikal untuk nat kimpalan segi empat sama dengan benang kasar antara M4 hingga M16 dan benang halus antara 8mm hingga 16mm. Gred produk ialah gred A.

Parameter	Nilai (mm)	Toleransi
Spesifikasi benang	M8 × 1.25	-
Lebar tepi (s / sw)	14mm	±0.3
Lebar pepenjuru (e)	18mm	±0.6
Jumlah ketebalan (m1 / j)	6.5mm	±0.3
Diameter kepala (dk)	12.8mm	-
Ketinggian titik protrusi	1.0mm	±0.1
Sudut titik cekung	45°	±5°

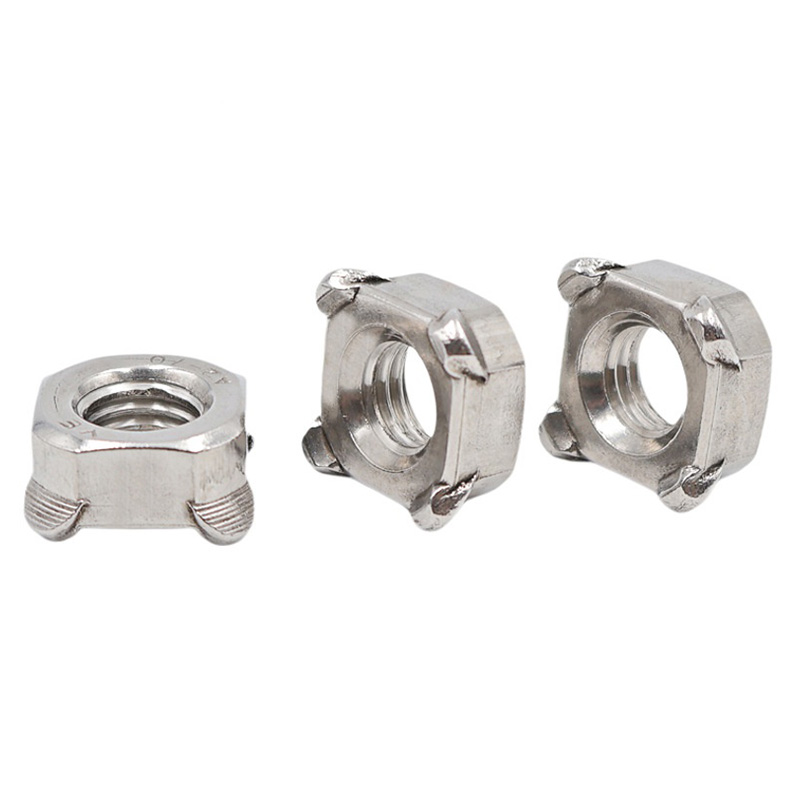

M8 Square Weld Nut

Jenis struktur

Nut Weld Square M8 terbahagi kepada dua jenis berdasarkan sama ada ia mempunyai pin kedudukan atau tidak: jenis tanpa pin dan jenis dilengkapi pin.

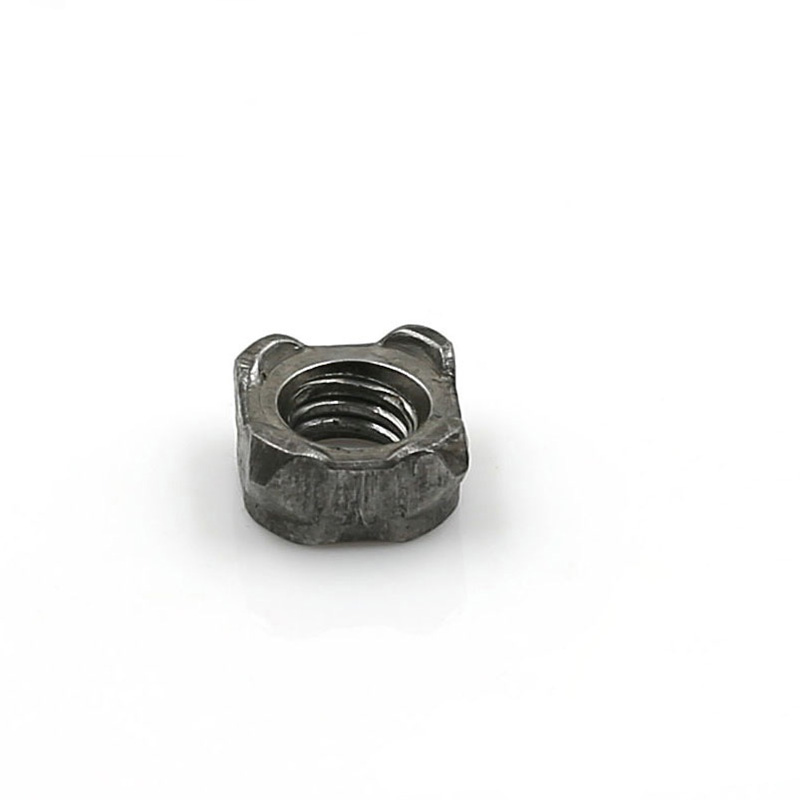

（1）Tidak Dipandu

Penerangan：

Bentuk segi empat sama, dengan lebar sisi bertentangan ialah 14mm. Permukaan bawah mempunyai empat tonjolan kimpalan hemisfera yang diagihkan sama rata pada empat penjuru, tanpa pin panduan. Permukaan bawah rata, dengan spesifikasi M8 × 1.25 dan ketepatan 6H.

Prinsip kerja:

Semasa mengimpal, kedudukan dicapai melalui pin pengesan pada elektrod bawah atau lubang persegi pada bahan kerja. Empat tonjolan cair serentak semasa kimpalan rintangan, membentuk teras kimpalan seragam.

Senario yang berkenaan:

Apabila sudah ada Nat Kimpalan M8 Square di dalam lubang persegi bahan kerja atau apabila kedudukannya boleh dipercayai,

kimpalan manual atau teknik kimpalan separa automatik boleh diguna pakai.

Ini sesuai untuk aplikasi sensitif kos dengan keperluan rendah untuk ketepatan kedudukan.

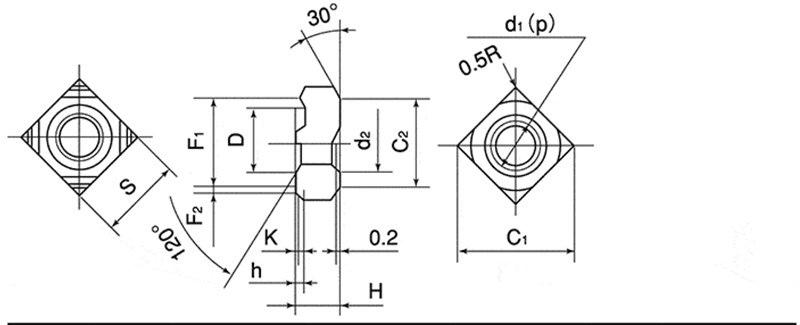

M8 Square Weld Nut

d	p	S		H		h		K	D
Diameter Nominal	Pitch	Dimensi Asas	Toleransi	Dimensi Asas	Toleransi	Dimensi Asas	Toleransi	Dimensi Asas(Anggaran)	Dimensi Asas	Toleransi
M4	0.7	9.0	0一0.2	3.2	±0.15	0.8	0一0.2	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0.2	0.8		0.2	11.0

（2）Dipilot

Penerangan：

Bentuknya adalah empat segi, dengan lebar sisi bertentangan biasanya kekal pada 14mm. Empat penjuru sudut pada permukaan bawah bersama-sama dengan pin panduan tengah hadir. Diameter pin panduan biasanya 9.6mm atau 11.6mm (bergantung pada keperluan pelanggan). Ketinggian pin panduan ialah 1.5mm, 2.0mm atau 2.5mm, sepadan dengan ketebalan bahan asas. Benangnya ialah M8 × 1.25, dengan ketepatan 6H.

Prinsip kerja:

Pin panduan dimasukkan ke dalam lubang penentududukan pra-gerudi bahan kerja untuk mencapai kedudukan yang tepat dan menghalang Nut Weld Square M8 daripada beralih semasa mengimpal. Pada masa yang sama, pin panduan juga berkesan menghalang percikan kimpalan daripada memasuki lubang berulir pada tahap tertentu.

Senario yang berkenaan:

Talian kimpalan robot automatik (dengan keperluan kedudukan tinggi)

Apabila bahan kerja tidak mempunyai lubang segi empat sama dan diposisikan semata-mata oleh lubang bulat

Aplikasi di mana sanga kimpalan perlu dihalang daripada menyekat benang
