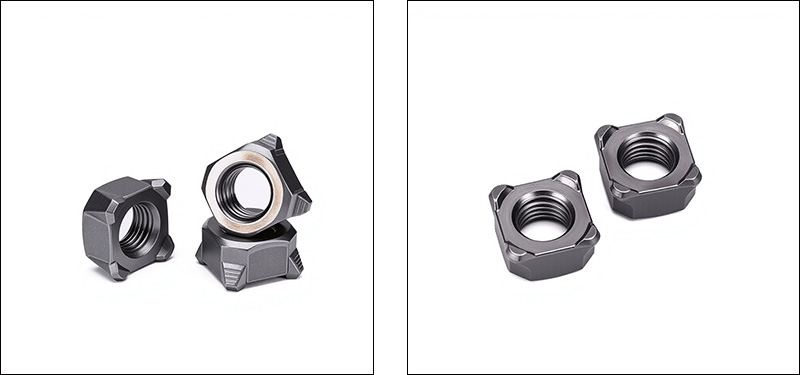

Kacang Kimpal Unjuran Persegi

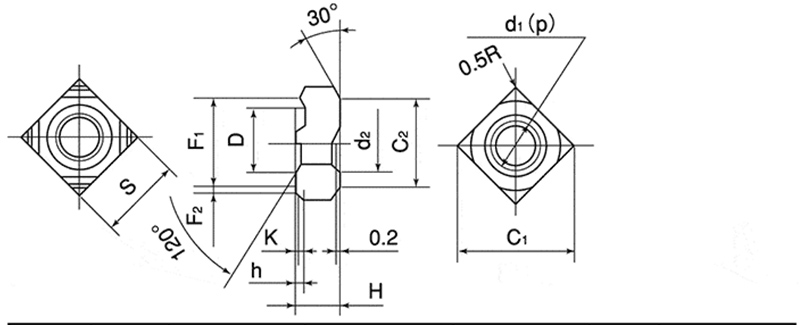

Ciri-ciri Struktur

Nat kimpalan unjuran persegi ialah nat segi empat sama dengan unjuran kimpalan berbilang di bahagian bawah. Reka bentuk strukturnya tertumpu kepada tiga matlamat utama: kebolehpercayaan kimpalan, kedudukan tepat dan prestasi anti-putaran.

【1】Tapak segi empat sama

（1）Bentuk: Segi empat tepat dengan keempat-empat sisi sama panjang dan keempat-empat penjuru bersudut tepat. Ia secara automatik boleh menghalang putaran apabila ia masuk ke dalam lubang persegi bahan kerja.

（2）Lebar tepi: Contohnya, M8 ialah 14mm, M10 ialah 17mm. Ia menyediakan kawasan galas tekanan yang mencukupi untuk mengelakkan kacang daripada tersangkut dalam bahan asas semasa mengimpal.

（3）Ketebalan (ketinggian): Biasanya 6 hingga 10mm. Ia memastikan panjang penglibatan benang yang mencukupi untuk memberikan kekuatan sambungan.

【2】Proje kimpalantindakan

（1）Kuantiti: Diagihkan dengan cara simetri empat mata untuk memastikan arus seragam dan teras kimpalan seimbang

（2）Kedudukan: Di empat penjuru permukaan bawah, dekat dengan tepi, untuk meningkatkan kestabilan kimpalan

（3）Bentuk: Bentuk atasnya sfera atau kon, dengan bahagian atas yang licin

（4）Ketinggian: 0.5 ~ 1.2 mm, untuk memastikan sentuhan rapat dengan bahan asas

Lebar/Diameter: Kira-kira 1.5 ~ 2.5 mm

【3】Benang dalaman

（1）Spesifikasi benang: Metrik M4 hingga M16, Imperial #6 hingga 5/8″. Membentuk sambungan boleh tanggal dengan bolt yang sepadan.

（2）Ketepatan benang: 6H (metrik), 2B (imperial). Memastikan kesesuaian yang baik antara nat kimpal unjuran Square dan bolt.

（3）Panjang benang: Menyediakan panjang penglibatan benang yang mencukupi.

（4）Orientasi benang: Hujung masuk boleh mempunyai chamfers untuk memasukkan bolt mudah.

Soalan Lazim

（1）Apakah kaedah kimpalan yang sesuai untuk kacang kimpalan unjuran Square? Apakah parameternya?

Kaedah yang paling biasa digunakan ialah Kimpalan Unjuran Rintangan. Ambil kimpalan nat keluli karbon rendah M8 pada plat keluli karbon rendah 1.5mm sebagai contoh. Parameter rujukan ialah: arus 8–11 kA, tekanan elektrod 2.5–4.0 kN, kekerapan kimpalan 8–15 kitaran (kira-kira 0.16–0.3 saat).

（2）Apakah piawaian yang dipatuhi nat kimpalan unjuran Square anda?

Kami mematuhi DIN 928 (standard Jerman, yang paling banyak digunakan di seluruh dunia), ASME B18.1 (standard Amerika) dan GB/T 13681.2 (standard kebangsaan China).

（3）Bagaimana untuk memastikan prestasi kimpalan kacang?

Inti prestasi kimpalan ialah kandungan karbon hendaklah ≤ 0.25%. Kami menjalankan analisis spektrum pada setiap kumpulan bahan mentah untuk memastikan komposisi kimia adalah layak. Pada masa yang sama, ketinggian dan bentuk protrusi dikawal ketat dalam julat toleransi.
